【JST-006】管件 法兰一对一求助办公室

boyirensheng 发表于 2014-4-17 13:10


登录/注册后可看大图

看看这是什么法兰或者设备装置

绝缘法兰英文（Insulating flange）是对同时具有埋地钢质管道要求的密封性能和电化腐蚀防护工程所要求的电绝缘性能的管道法兰接头的统称。它包括一对钢质法兰、两法兰间的绝缘密封件、法兰紧固件和紧固件绝缘零件以及与两片法兰已分别相焊的一对钢质短管。
绝缘法兰与绝缘接头是为石油、化工等行业生产的产品，它结构简单，使用安全，性能可靠，得到用户广泛好评。绝缘法兰产品已形成系列，当有特殊情况时，可依据用户要求另行设计制造。


一、产品用途
本产品适用于油、气、水等介质埋地管道的电化学腐蚀防护、联接。并起到了绝缘保护作用。
二、分类
本产品按其绝缘密封件的不同分为比压密封型绝缘法兰（简称I型绝缘法兰）和自紧密封型绝缘法兰（简称II型绝缘法兰）两种。
I型绝缘法兰适用范围为：公称压力Pn≤2.5MPa。
三、特点
1、具有埋地管道电法腐蚀防护工程所要求的电绝缘性能。
2、能在管输介质要求的温度、压力下长期可靠的工作，有足够的强度和密封性能。
3、结构合理，组装、拆卸、更换零件方便。
四、主要技术参数
1、适用温度：≤100℃
2、压力范围：Pn0.6MPa～Pn16MPa
3、产品规格：Dn50～Dn1200

学习了，膜拜！

卡擦 发表于 2014-4-20 16:59


登录/注册后可看大图

学习了，膜拜！

望多交流指导

什么法兰 ？

平焊松套法兰

niat8888 发表于 2014-4-21 12:26


登录/注册后可看大图

平焊松套法兰

对焊环松套 平焊环松套和他不一样 一个是翻边 一个是平焊环

大师傅你好  请问非标准的管件好选吗 比如变径DN100x25  ，三通DN200x200x50,还有管件对焊距离有什么要求吗，有没有规范给推荐下呢，谢谢

hjj5110 发表于 2014-4-22 11:28


登录/注册后可看大图

大师傅你好  请问非标准的管件好选吗 比如变径DN100x25  ，三通DN200x200x50,还有管件对焊距离有什么要求吗 ...

大师傅你好  请问非标准的管件好选吗 比如变径DN100x25  ，三通DN200x200x50,
三通的变级不限制 DN200x15都好做 异径管变级小的话 可以做 但是不建议 原因外表也和标准的稍微有差异 因为模具不能把DN200变级一直到DN15
还有管件对焊距离有什么要求吗，有没有规范给推荐下呢，谢谢
这个具体是否能描述的准确点 我没听明白你所指的意思

坐等更新学习哦

你好。 工厂的设备上, 在安全阀前面加装一个截止阀,  截止阀型号是J41H-40C, DN100 PN4. 0  法兰密封面是是凹凸面的，安全阀型号是A48Y-40C，DN100，PN4.0 法兰密封面凹凸面的，这两种 阀门直接配合安装，截止阀与安全阀法兰配合时，需要加装垫块，来密封两个阀门凹凸面； 这样垫块，垫块的尺寸定多少，符合使用工况，材料选用那种？   才能达到设备上使用要求。       介质是蒸汽。 谢谢。

zysboy 发表于 2014-4-23 21:52


登录/注册后可看大图

你好。 工厂的设备上, 在安全阀前面加装一个截止阀,  截止阀型号是J41H-40C, DN100 PN4. 0  法兰密封面是是 ...

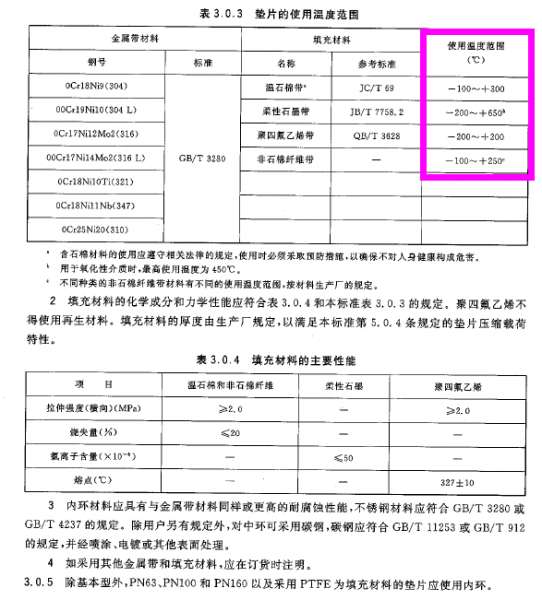

一般为金属缠绕垫片  需要确定下温度找对材料
类型尺寸温度等参数如下图

不错不错
学习了

先谢谢大师啦，后面的问题是比方说DN25的管件和管道对焊连接时中间需要留出多长的直管道方便焊接啊，还有就是管件和管件之间、管件和法兰之间直接焊接好焊吗？

hjj5110 发表于 2014-4-24 11:25


登录/注册后可看大图

先谢谢大师啦，后面的问题是比方说DN25的管件和管道对焊连接时中间需要留出多长的直管道方便焊接啊，还有就 ...

先谢谢大师啦，后面的问题是比方说DN25的管件和管道对焊连接时中间需要留出多长的直管道方便焊接啊，还有就是管件和管件之间、管件和法兰之间直接焊接好焊吗？
不客气，管件和管道连接只要不是在空闲很狭小的位置是不想要留有直管道的 方便焊接即可（除特殊管道）
管件和管件之间的焊接一般不常见 管件的目的是变径 拐弯 加管道等 一般用也是有管道在里面  压力容器中倒是有三通焊接管帽等 管件和法兰焊接很正常 这个为多见 焊接只要是材质正确均无问题

boyirensheng 发表于 2014-4-24 08:17


登录/注册后可看大图

一般为金属缠绕垫片  需要确定下温度找对材料
类型尺寸温度等参数如下图

首先谢谢楼主。 是我表达不清晰，误认垫片。 因为两种阀门，PN4.0 一般都凹面的，凹面与凹面直接配合，肯定需要凸面垫块，才能密封到这两个凹面的法兰；这种垫块需要外加工，这种垫块尺寸一般是多少才合理，材料选择是什么昵?    麻烦楼主。谢谢。

zysboy 发表于 2014-4-24 12:46


登录/注册后可看大图

首先谢谢楼主。 是我表达不清晰，误认垫片。 因为两种阀门，PN4.0 一般都凹面的，凹面与凹面直接配合，肯 ...

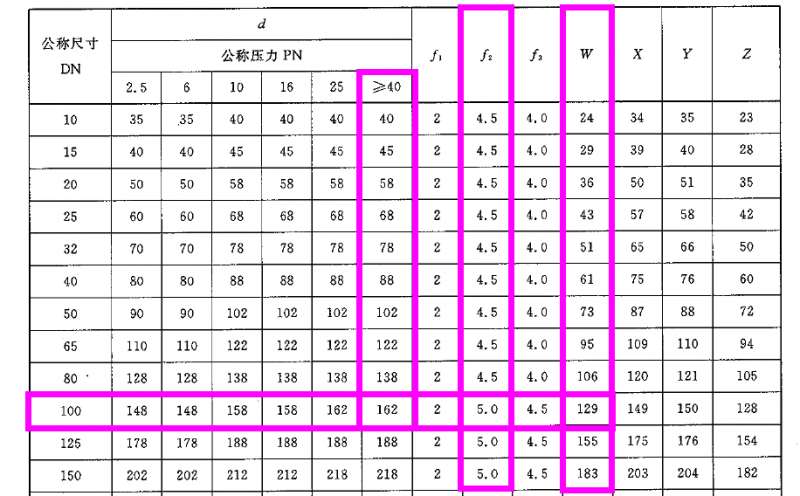

明白了 你应该问的是凸面法兰的密封面尺寸 你想用凸面去配凹面用 应该是这个意思 凸面为M 凹面为FM
PN4.0 DN100凸面法兰密封面 外径为X=149mm 密封台高度为f2=5.0mm (M面)
配套使用的凹面密封面外径d=162 密封面内径为W=150mm  密封台高度f1=2mm 密封面内径深度为f3=4.5mm  (FM面)

咨询：不锈钢法兰与碳钢法兰连接，用什么材质的螺栓？有相关依据吗，要说服业主。

020222 发表于 2014-4-24 13:50


登录/注册后可看大图

咨询：不锈钢法兰与碳钢法兰连接，用什么材质的螺栓？有相关依据吗，要说服业主。

咨询：不锈钢法兰与碳钢法兰连接，用什么材质的螺栓？有相关依据吗，要说服业主
这个还真找不到规范和依据来
不锈钢法兰与碳钢法兰连接
1.可以直接选不锈钢螺栓
2.可以用碳钢的镀锌螺栓
3.可以把不锈钢法兰改掉 改为对焊环松套法兰 对焊环为不锈钢(与管道一致) 法兰为碳钢 这样就等于是两个碳钢法兰连接了 直接用碳钢螺栓连接

zysboy 发表于 2014-4-24 12:46


登录/注册后可看大图

首先谢谢楼主。 是我表达不清晰，误认垫片。 因为两种阀门，PN4.0 一般都凹面的，凹面与凹面直接配合，肯 ...

你的意思是不是阀门都是凹面的法兰 让这两个凹面法兰来连接 中间要加一个圆环 就是要这个圆环的尺寸
如果是这样 就是按照上图上的尺寸 外径做149 内径同你的阀门法兰内径一致 厚度不能做的太厚 但也不能太薄 两个凹面的密封面深度为4.5mm 这个环的厚度做到10mm就可以了

楼主大师，我们有一段小管径的管道，需要走液氮的汽化氮气，介质温度在-190℃左右，管径是2”的管道，请问使用什么连接方式比较方便，因为空间有限，最好不使用法兰。
有一根进液氮的管道是0.75”的，使用的是金属快接件，大的就不知道选什么了，请老师指点
