【JST-006】管件法兰一对一求助办公室

boyirensheng · 发表于 2014-4-14 20:52:22

boyirensheng 发表于 2014-4-9 16:56

登录/注册后可看大图

看图猜管件

答案为弯头支管台或弯头管座斜管座等产品
生产标准为GB/T 19326-2003 MSS SP-97 等
运用领域同锻制承插管件螺纹管件一样石油化工电力等小管路高压管路系统
下面为一些相关数据

登录/注册后可看大图

wuhongqi1201 · 发表于 2014-4-16 07:27:01

老师，能不能总结一下国标、美标一样规格尺寸的法兰，哪些压力等级下螺栓孔能对上？

boyirensheng · 发表于 2014-4-16 08:06:32

wuhongqi1201 发表于 2014-4-16 07:27

登录/注册后可看大图

老师，能不能总结一下国标、美标一样规格尺寸的法兰，哪些压力等级下螺栓孔能对上？

你好多谢交流欢迎来管阀区一对一办公室

能不能总结一下国标、美标一样规格尺寸的法兰，哪些压力等级下螺栓孔能对上？

这个问题一点意义都没有国标的法兰和美标法兰没有一个规格尺寸的法兰压力不同法兰的各部分数据都不同如何去一致如何能配
法兰的厚度也不同所以螺栓的长度也不一致

~~不变的青春~~ · 发表于 2014-4-16 17:17:09

不错学习了，内容还真不少

boyirensheng · 发表于 2014-4-16 19:00:04

~~不变的青春~~ 发表于 2014-4-16 17:17

登录/注册后可看大图

不错学习了，内容还真不少

多谢欢迎常来交流指导

安妮的宝贝 · 发表于 2014-4-17 07:24:10

boyirensheng 发表于 2014-4-16 19:00

登录/注册后可看大图

多谢欢迎常来交流指导

为什么弯头部位特别容易被冲刷坏，造成泄漏？怎么处理好一些？

boyirensheng · 发表于 2014-4-17 08:27:03

安妮的宝贝发表于 2014-4-17 07:24

登录/注册后可看大图

为什么弯头部位特别容易被冲刷坏，造成泄漏？怎么处理好一些？

因为弯头的作用为拐弯弯度的顶端是受到冲击最大的位置那个位置长期的冲刷会壁厚减薄慢慢的会出现泄漏
我就见过水泥泵车上的弯头经常换的人家自己说我们这个弯头用不了一个月就要换一次主要是冲击大
有两个处理方法：
1.增加弯头的厚度比如你用219*8的管道连接你可以选用219*10或219*12的弯头坡口位置可以做到和钢管一致（这样的话这里不会有障碍物不会有残留）原理是增加背弧的厚度以增大背弧的冲刷承受能力
2.选用锻制弯头也就是承插弯头此弯头为圆钢或钢坯锻造而成压力分为3000LB 6000LB 9000LB三种这样就比钢管制作的要耐用些缺点标准最大只设计到DN100 我们这里最大能做到DN150 这样他的规格不知道能否配上
主要还是在冲刷大的位置和区域弯头确实属于易损件

安妮的宝贝 · 发表于 2014-4-17 09:14:54

我就见过水泥泵车上的弯头经常换的人家自己说我们这个弯头用不了一个月就要换一次主要是冲击大

当我们原料杂质大的时候，某几个弯头部位就会出现类似你说的情况，短时间内频繁泄漏，很烦。

安妮的宝贝 · 发表于 2014-4-17 09:16:07

boyirensheng 发表于 2014-4-17 08:27

登录/注册后可看大图

因为弯头的作用为拐弯弯度的顶端是受到冲击最大的位置那个位置长期的冲刷会壁厚减薄慢慢的会出现泄漏 ...

这些办法可以试试，我没太关心过维修使用的弯头形式。建议他们使用加厚的承插弯头。

boyirensheng · 发表于 2014-4-17 09:23:50

安妮的宝贝发表于 2014-4-17 09:16

登录/注册后可看大图

这些办法可以试试，我没太关心过维修使用的弯头形式。建议他们使用加厚的承插弯头。

嗯用承插弯头的话规格有点限制只要有所用的规格就可以

安妮的宝贝 · 发表于 2014-4-17 09:27:26

boyirensheng 发表于 2014-4-17 09:23

登录/注册后可看大图

嗯用承插弯头的话规格有点限制只要有所用的规格就可以

承插弯头没有小得吗？我们管线是32的。

boyirensheng · 发表于 2014-4-17 09:29:47

安妮的宝贝发表于 2014-4-17 09:27

登录/注册后可看大图

承插弯头没有小得吗？我们管线是32的。

有的如果是Φ32 那就选DN25的如果是DN32就直接选DN32即可记住外径要注明因为承插管件也分AB系列

boyirensheng · 发表于 2014-4-17 09:30:19

如果你的管道是B系列买A系列的话不能用的

安妮的宝贝 · 发表于 2014-4-17 09:39:29

是Φ32的无缝钢管，选DN25的

boyirensheng · 发表于 2014-4-17 09:42:10

安妮的宝贝发表于 2014-4-17 09:39

登录/注册后可看大图

是Φ32的无缝钢管，选DN25的

对用DN25 压力自己选好3000LB压力也在160~210KG左右了记得备注上B系列

安妮的宝贝 · 发表于 2014-4-17 09:50:12

boyirensheng 发表于 2014-4-17 09:42

登录/注册后可看大图

对用DN25 压力自己选好3000LB压力也在160~210KG左右了记得备注上B系列

好的，谢谢。有啥问题再联系你。

boyirensheng · 发表于 2014-4-17 09:51:07

安妮的宝贝发表于 2014-4-17 09:50

登录/注册后可看大图

好的，谢谢。有啥问题再联系你。

好的多谢宝贝支持

boyirensheng · 发表于 2014-4-17 12:03:41

boyirensheng 发表于 2014-4-14 20:50

登录/注册后可看大图

继续猜这个法兰

此法兰确实不为常见属于专用法兰一类
名称：泵盘法兰
看名字就知道是与泵有关对了他就是水泵专用的法兰运用与深井泵上用
看样子奇特在他的边缘有边孔这个孔刚好就是放电缆用的目的是保护水泵上的电缆不被压碰
此法兰常用的一般受压不是很大所以法兰的外径和厚度都比标准小和薄材质均为碳钢Q235 这样可以降低造价作用却不小但只能属于水泵专用法兰故称泵盘法兰

boyirensheng · 发表于 2014-4-17 13:10:14

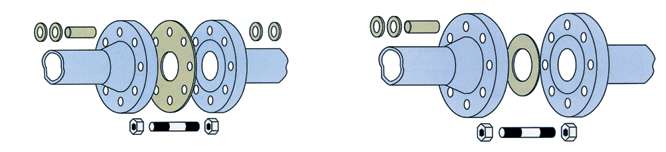

看看这是什么法兰或者设备装置

发呆的书生 · 发表于 2014-4-17 13:57:26

boyirensheng 发表于 2014-4-17 13:10

登录/注册后可看大图

看看这是什么法兰或者设备装置

CS带颈对焊法兰，中间对夹的那个厚厚的是什么？
