【JST-006】管件 法兰一对一求助办公室

安妮的宝贝 发表于 2014-4-25 21:09


登录/注册后可看大图

谢谢，学习了。再坏，就可以用你的办法了、
我们那种弯头应该是市场买的普通焊接弯头

是的 这个DN32-DN50规格的弯头承插弯头不难买的 如果不好采购的话到时候可以找我

boyirensheng 发表于 2014-4-25 21:21


登录/注册后可看大图

是的 这个DN32-DN50规格的弯头承插弯头不难买的 如果不好采购的话到时候可以找我

好的。
这些都是采购的事。生产技术只负责提条件，否则早就要找你了，呵呵。

进来看看博弈人生

boyirensheng 发表于 2014-4-24 14:01


登录/注册后可看大图

咨询：不锈钢法兰与碳钢法兰连接，用什么材质的螺栓？有相关依据吗，要说服业主
这个还真找不到规范和依 ...

1.可以直接选不锈钢螺栓# a9 i+ B6 {3 B9 Z3 r2 G$ d% o
2.可以用碳钢的镀锌螺栓

这两种方法常见。

支持兄才 正好需要些法兰标准

wojiuy2y2 发表于 2014-4-28 13:11


登录/注册后可看大图

支持兄才 正好需要些法兰标准

有什么需求或疑问欢迎来这里交流 包括标准

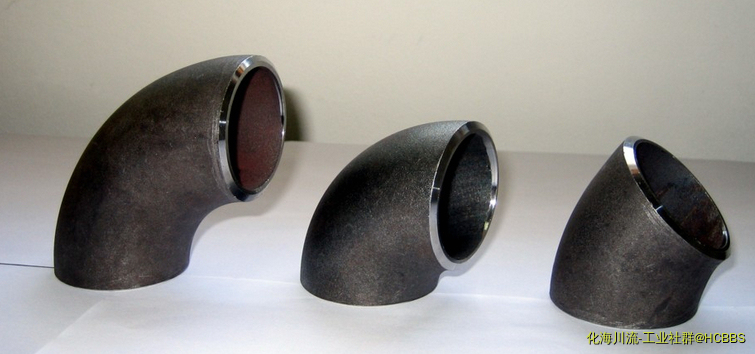

此三种弯头为无缝弯头 用于石油化工电力钢铁机械设备等领域
尺寸比如按照DN50(2" Φ60.3) 厚度按照SCH40(或3.91mm) 材质按照碳钢20#(或A234 WPB)

第一个为90°长半径弯头
国标标注方法: 90°长半径弯头 DN50I SCH40 20# GB/T12459-2005
                     90°弯头1.5D Φ60.3x3.91 20# GB/T12459-2005
美标标注方法: 90E LR 1" SCH40 A234 WPB ASME B16.9

第二个为90°短半径弯头
国标标注方法: 90°短半径弯头 DN50I SCH40 20# GB/T12459-2005
                     90°弯头1.0D Φ60.3x3.91 20# GB/T12459-2005
美标标注方法: 90E SR 1" SCH40 A234 WPB ASME B16.9
                     90E SR 1" SCH40 A234 WPB ASME B16.28

第三个为45°长半径弯头
国标标注方法: 45°长半径弯头 DN50I SCH40 20# GB/T12459-2005
                     45°弯头1.5D Φ60.3x3.91 20# GB/T12459-2005
美标标注方法: 45E LR 1" SCH40 A234 WPB ASME B16.9

前期和后面的图被我编辑过了 因为图中有名称
其实好多海友也差不多都知道 目的职位普及 温故而知新 让不清楚的海友能通过交流和沟通能认识他们 了解他们
现在公布下答案：

1.板式平焊钢制管法兰 代码PL
常用标注方式：法兰PL RF PN25 DN500A 20# HG/T20592-2009
                      法兰PL FF PN25 DN500B 316L GB/T9119-2010 等
原来压力范围在PN0.25Mpa~PN2.5Mpa(GB/T是到PN4.0Mpa)之间 现在的新标准为：PN0.25Mpa~PN10.0Mpa(PN2.5Bar~PN100Bar)
密封面一般为RF FF 生产标准有HG/T GB/T JB/T BS ISO DIN等

2.带颈平焊钢制管法兰 代码SO
常用标注方式：法兰SO FF PN25 DN500B 16Mn HG/T20592-2009
                      法兰SO RF 150LB 20" 304 ASME B16.5 等
压力范围在PN0.6Mpa~PN10.0Mpa之间(PN6Bar~PN100Bar)   150LB~1500LB之间(PN20Bar~PN260Bar)
密封面一般为RF FF M FM T G RJ 生产标准有HG/T SHT GB/T JB/T BS ISO DIN ASME等

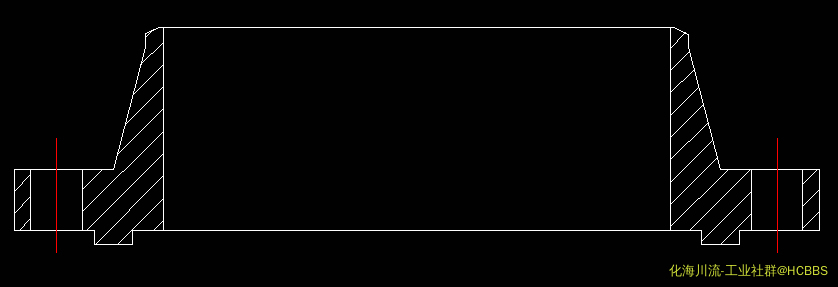

3.带颈对焊钢制管法兰 代码WN
常用标注方式：法兰WN M PN100 DN500 16Mn HG/T20592-2009
                      法兰WN G 1500LB 2"  304 ASME B16.5 等
压力范围在PN0.25Mpa~PN40.0Mpa之间 (PN2.5Bar~PN400Bar) 150LB~2500LB之间(PN20Bar~PN420Bar)
密封面一般为RF FF M FM T G RJ 生产标准有HG/T SH/T GB/T JB/T BS ISO DIN ASME等

4.钢制管法兰盖 代码BL
常用标注方式： 法兰盖BL M  PN63 DN500 316L HG/T20592-2009
                       法兰盖BL RJ  150LB 20" 304 ASME B16.5
压力范围在PN0.25Mpa~PN16.0Mpa之间(PN2.5Bar~PN160Bar)   150LB~2500LB之间(PN20Bar~PN420Bar)
密封面一般为RF FF M FM T G RJ 生产标准有HG/T SH/T GB/T JB/T BS ISO DIN ASME等

分别特定场合使用的法兰密封面类型 使用范畴等

你好，一般压力变送器、现场压力计等仪表阀门应该采用哪种方式与管道连接？承插焊或者是承插焊法兰？哪种更好一些呢？

美葱葱 发表于 2014-4-30 13:11


登录/注册后可看大图

你好，一般压力变送器、现场压力计等仪表阀门应该采用哪种方式与管道连接？承插焊或者是承插焊法兰？哪种更 ...

一般压力变送器、现场压力计等仪表阀门应该采用哪种方式与管道连接？承插焊或者是承插焊法兰？哪种更好一些呢？

这个要看管道的规格大小和压力材质等 还有配套的压力计 阀门的种类
前面的规格压力太繁琐 因为现在的法兰新标准把平焊法兰压力设定的压力范围很广 PN2.5Bar~PN100Bar(如果没记错的话)

主要是看阀门 所配法兰的压力对应阀门的压力 材质也基本如此 比如不锈钢304阀门配不锈钢304法兰 还有一点如果是对夹式蝶阀的话需要配专用蝶阀法兰 其他的就不需要了 其他的就配对应压力材质就可以了
承插法兰都是小规格多 还有螺纹的也是
建议：按照允许使用的压力范围考虑成本的话平焊法兰 有不清楚请回复

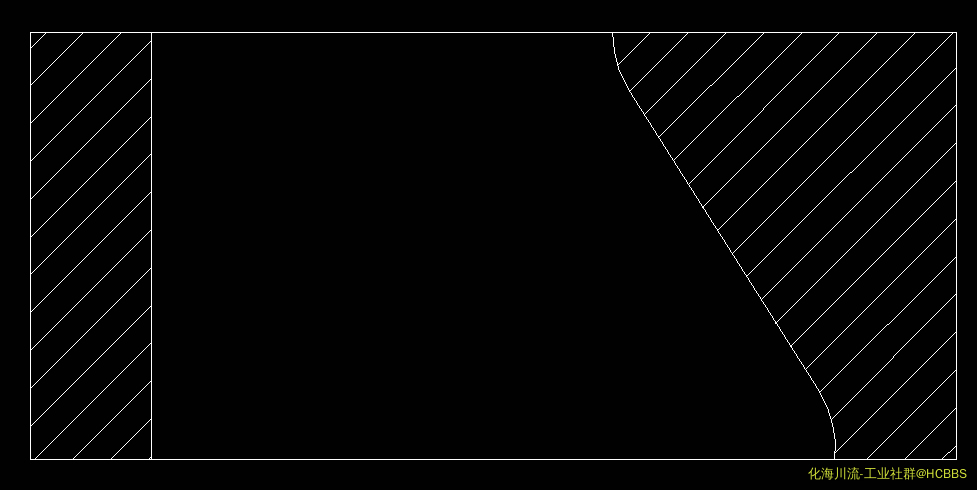

这个两个物件是做什么用的

boyirensheng 发表于 2014-4-29 21:51


登录/注册后可看大图

分别特定场合使用的法兰密封面类型 使用范畴等

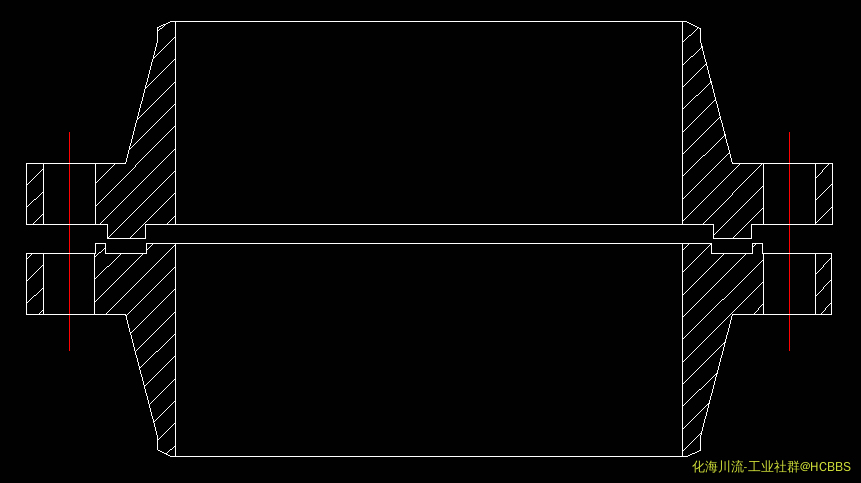

本帖中介绍法兰为对焊法兰的一种 区别是密封面的类型为榫槽面 简写为榫T 槽G
标准标识法兰 WN T DN** 304 HG/T 20592-2009A
             法兰 WN G *"     A105 ASME B16.5
对焊法兰压力范围PN10Bar~PN160bar PN50Bar~PN420bar(300LB~2500LB)
使用范围属于高压范围 特殊特定的场合（极度危害 高度危害 燃气和高压气体类等）
标准:HG/T20592-2009 HG/T20615-2009 SH/T3406-2013 GB/T9115.3-2010 JB/T82.3-94 ASME B16.5 ASME B16.5 GB/T13402等标注
以后每期的论法兰 管件系列 按照名称 压力范围 生产标准 标识方法 使用领域等方面去参照或回复 回复齐全或标准者选为最佳答案 如参与者无最佳回答 自动选楼主最终答案公布未最佳 管阀区期待专业人士的加入 共创我们美好管阀

本期论法兰

看了很多楼主的回复，也学习了很多，在此表示感谢

来学习一下，我也是管件行业的。请问设备法兰 乙型法兰到底是怎么回事呢，乙型法兰里面带一个翻边还是套筒，可以取消吗。

blgsteel 发表于 2014-5-3 10:13


登录/注册后可看大图

来学习一下，我也是管件行业的。请问设备法兰 乙型法兰到底是怎么回事呢，乙型法兰里面带一个翻边还是套筒， ...

来学习一下，我也是管件行业的。请问设备法兰 乙型法兰到底是怎么回事呢，乙型法兰里面带一个翻边还是套筒，可以取消吗？
欢迎加入 NB/T47022-2012乙型平焊法兰中的短管是短节不是翻边 其实就是一段短管 按照标准是不能取消的 不过看你的用户如何确定 他说你可以不做那就可以不做 说按照标准那就按照标准来

学习了不少东西啊，谢谢楼主啊

谢谢老师分享

问下老师，法兰，ASME B16.34和ASME B16.5 B16.9有什么区别吗，能对接吗
