S型单级双吸中开泵结构图
一、产品概述
S型单级双吸水平中开式离心泵。该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。适用于工业和城市给排水、农田排灌。
二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；
2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；
3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；
4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。
三、工作条件
流量范围：30～6500 m3/h
扬程范围H：8～140m
介质温度：－20℃～+80℃
环境温度：≤+40℃

AS撕裂式排污泵结构图
一、产品概述
AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。产品执行JB/5118-2001《污水污物潜水电泵》标准。
二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。
5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。
三、工作条件
流量范围：6～180m3/h
扬程范围：3～17m
转速n：1450～2900r/min
环境温度T：≤+40℃
介质温度：－15℃～+60℃
介质密度：≤1.3X103kg/m3
介质PH值范围:5～9
系统最高工作压力：≤0.6Mpa

GDL立式多级泵结构图

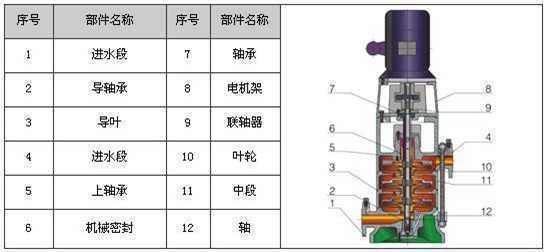

照片说明： GDL系立式单吸多级管道式离心泵吸入,排出口分别位于同一直线上,产品执行JB/T2727-93《立式多级筒型离心泵型式与基本参数》标准。

以下为我的专题系列
动设备之专题讲座“泵”，每天学点知识（16）气动隔膜泵“充实自己”
http://bbs.hcbbs.com/thread-1257985-1-1.html
动设备之专题讲座“泵”，每天学点知识（15）气动隔膜泵“充实自己”
http://bbs.hcbbs.com/thread-1257433-1-1.html
动设备之专题讲座“泵”，每天学点知识（14）混流泵“充实自己”
http://bbs.hcbbs.com/thread-1257224-1-1.html
动设备之专题讲座“泵”，每天学点知识（13）轴流泵“充实自己”
http://bbs.hcbbs.com/thread-1256970-1-1.html
动设备之专题讲座“泵”，每天学点知识（12）喷射真空泵 “充实自己”
http://bbs.hcbbs.com/thread-1256707-1-1.html
动设备之专题讲座“泵”，每天学点知识（11）汽车泵 “充实自己“
http://bbs.hcbbs.com/thread-1256253-1-1.html

动设备之专题讲座“泵”，每天学点知识（10）泵材料 “充实自己”

http://bbs.hcbbs.com/thread-1255790-1-1.html

动设备之专题讲座“泵”，每天学点知识（9）自吸泵和泵材料 “充实自己”

http://bbs.hcbbs.com/thread-1255635-1-1.html

动设备之专题讲座“泵”，每天学点知识（8）油封 “充实自己”

http://bbs.hcbbs.com/thread-1255340-1-1.html

动设备之专题讲座“泵”，每天学点知识（7）密封 “充实自己”

http://bbs.hcbbs.com/thread-1255132-1-1.html

动设备之专题讲座“泵”，每天学点知识（6）O型圈 “充实自己”

http://bbs.hcbbs.com/thread-1254912-1-1.html

动设备之专题讲座“泵”，每天学点知识（5）泵结构 “充实自己”

http://bbs.hcbbs.com/thread-1254630-1-1.html

动设备之专题讲座“泵”，每天学点知识（4）泵结构“充实自己”

http://bbs.hcbbs.com/thread-1254625-1-1.html

动设备之专题讲座“泵”，每天学点知识（3） “充实自己”

http://bbs.hcbbs.com/thread-1253809-1-1.html

动设备之专题讲座“泵”，每天学点知识（2）离心泵结构图 “充实自己”

http://bbs.hcbbs.com/thread-1253590-1-1.html

动设备之专题讲座“泵”，每天学点知识（1）泵的选型“充实自己”

以下是我的专题贴，每天会为大家继续更新，请大家多多支持，收听，讨论；要是有方向性需要介绍的联系我，要是大家要求的多，我会专门开帖讲解~~！

动设备之系列专题讲座“泵”，每天学点知识汇总帖，持续更新中http://bbs.hcbbs.com/thread-1256318-1-1.html

为了让大家能更积极地前来讨论，更积极的学习，在此每次前五名沙发将获得“学习积极奖励”

tclz007 · 发表于 2013-11-24 09:04:21

本帖最后由 tclz007 于 2013-11-26 22:16 编辑

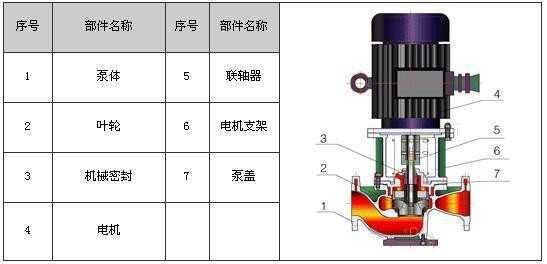

IHG立式化工泵结构图
IHG立式管道式化工泵广泛适用于石油,化工,纺织印染,制药,食品,冶金,电站等输送腐蚀性介质及有特殊要求的介质.产品执行GB5656-1994《离心泵技术条件(II)类》标准.

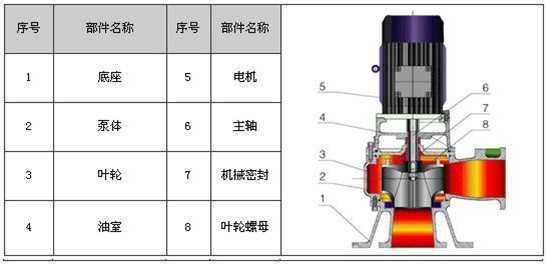

WL型立式排污泵结构图
WL型立式排污泵为立式单级单吸涡壳泵,叶轮采用双流道结构,能通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒.产品执行JB/T6535-92《离心污水泵技术条件》标准

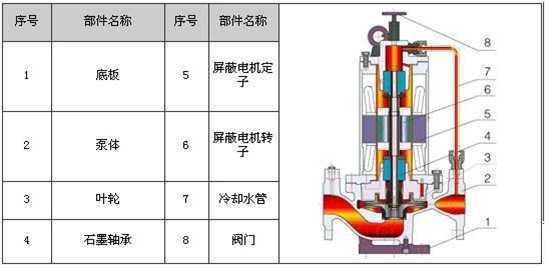

化工屏蔽泵结构图
采用全新的静密封结构，作到滴水不漏，保证工作环境不受污染,主要适用于石油,化工,纺织印染,制药,食品,冶金,电站及原子能等输送腐蚀性介质及有特殊要求的介质

梦幻100 · 发表于 2013-11-24 09:27:16

学习了........

tclz007 · 发表于 2013-11-24 09:27:48

本帖最后由 tclz007 于 2013-12-3 13:33 编辑

动设备之系列专题讲座“泵”，每天学点知识汇总帖，持续更新中
http://bbs.hcbbs.com/thread-1256318-1-1.html

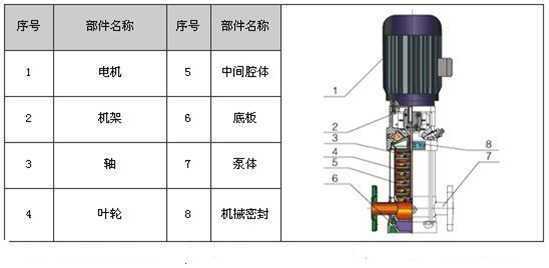

QDL 冲压多级离心泵结构图
一、产品概述
QDF立式冲压多级离心泵是采用丹麦先进制泵技术制造而成。其内部叶轮、泵壳及其主要配件采用不锈钢冲压而成，流道光滑，效率高，避免产生二次污染。电机采用铝合金压铸件，具有重量轻、体积小，散热好等特点。产品符合Q/JBJW11-2003《多级离心泵》标准。
二、产品特点
1、维修方便：立式管道式结构，进出口在同一水平上，泵的进出口能象阀门一样安装在管道的任何位置及任何方向，
安装维修极为方便。
2、无水污染：主要过流部件采用不锈钢冲压而成，且有重量轻、干净、卫生等特点，是理想的绿色、环保、节能水泵
3、运行费用低：主要过流部件采用不锈钢冲压而成，光滑的过流部件，具有效率高、损失少、故障率低、配件使用寿命长，使整机具有更少的运行、维修费用。
4、电机：电机采用铝合金压铸件，具有重量轻、体积小，散热好、外形美观。宽电压设计及独特的风扇造型及风罩设计，具有可靠性高、寿命长、通用化程度高、效率高、噪声低、启动性能好、防护等级高、绝缘等级高等特点。
三、工作条件
介质：冷热清洁、非易燃易爆、不含固体颗粒或纤维的液体。
流量范围：2～32m3/h
扬程范围：15～195m
液体温度：介质温度：－15℃～+105℃
环境温度：≤+40℃
系统最高工作压力：≤2.5Mpa

立卧恒压消防泵结构图
一、产品概述
XBD(HL)、XBD（HW） QQ图片20131124092512.jpg

系列泵为立式卧式恒压消防泵是我公司根据市场需要而研制的适用于高层建筑消防给水新产品，是可靠、高品质的消防专用泵。其性能、技术条件符合国家标准GB6245-1998《消防泵性能要求和试验方法》标准的要求。
二、产品特点
1、变流稳压：泵从零流量到所需最大流量范围内变化时，其扬程变化在5%范围内，且小流量或零流量时不超压，从而避免了普通离心泵在消防现场中小流量时超压而大流量时供水不上的现象。
2、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。泵体、泵盖、叶轮等过流部采用树脂砂板模造型，保证了外观及流道尺寸以及泵的水力效率。
3、运行平稳，安全可靠：电机与泵直联，简化了中间传动结构，增强了运行的平稳性，使该机组运行平稳，安全可靠。
4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。XBD(HL)、XBD（HW）型泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。
5、用户使用方便、投资省：由于泵与电机同轴，简化了中间传动结构，基建投资比普通泵少20%。
三、工作条件
转速：1500/3000min（电机同步转速）
介质温度：≤+80℃（清水）
流量范围：5-80L/s
扬程范围：0.3～2.0MPa
系统最高工作压力≤3.0Mpa

以下为我的专题系列http://bbs.hcbbs.com/thread-1255913-1-1.html
