另外,管道荷载组合中一般选用推荐荷载,什么条件下考虑风荷载,例如管道处于什么高度时,风速或风压为多少时需要考虑风荷载的影响?
谢谢陆大!



发表于 2012-5-17 17:46:42

回复

使用道具 举报

南之永雪VIP会员 VIP会员 | 显示全部楼层       最后访问IP北京市
头衔:  TA暂未设置
本帖最后由 南之永雪 于 2012-5-18 09:26 编辑

陆少 弹簧吊架的吊杆长度是管道机械专业确定的吗?我认为应该管道专业来负责的,如果是管机专业的话,确定吊杆长度时是不是就是从生根位置到弹簧吊的吊杆,和从弹簧吊到管道的吊杆的长度合起来才是所谓的吊杆长度?



发表于 2012-5-18 09:09:35

评分

1

查看全部评分







Peterpaul彼得保罗
回复

使用道具 举报

llu85楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
头衔:  TA暂未设置
南之永雪 发表于 2012-5-18 09:09
陆少 弹簧吊架的吊杆长度是管道机械专业确定的吗?如果是,确定吊杆长度时是不是就是从生根位置到弹簧吊的吊 ...

弹簧吊杆跟支架的生根位置与管线标高有关系,是由应力专业来确定长度的。
看了下面的图你就很明白了

弹簧.dwg (51.33 KB, 下载次数: 5)



发表于 2012-5-18 09:26:05

评分

1

查看全部评分

回复

使用道具 举报

llu85楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
头衔:  TA暂未设置
studyboy 发表于 2012-5-17 17:46
另外,管道荷载组合中一般选用推荐荷载,什么条件下考虑风荷载,例如管道处于什么高度时,风速或风压为多少 ...

风荷载的分析计算在静态荷载工况下进行。
风荷载不与其它偶然荷载进行工况组合。
对于位于空旷地带,且在10M以上的公称直径大于或者等于400mm(包括保温厚度在内)的水平管线要考虑风荷载。



发表于 2012-5-18 09:29:37

评分

1

查看全部评分

回复

使用道具 举报

llu85楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
头衔:  TA暂未设置
studyboy 发表于 2012-5-17 17:43
请教一下,
CAESARII软件的材质目前是美标的,而实际采用的国内项目往往是国标的材质,例如20#钢等
有没有 ...

参见《石油化工装置工艺管道安装设计手册(第二篇 管道器材)》一书中6-8也中的表1-2-3




发表于 2012-5-18 09:36:37

评分

1

查看全部评分

回复

使用道具 举报

happyhefeiVIP会员 VIP会员 | 显示全部楼层       最后访问IP江苏省
头衔:  TA暂未设置
现场有两台泵,一开一备
开着的振动是多少数值,备台也是多少数值
请问这个和管道应力有关系吗



发表于 2012-5-20 21:16:00

回复

使用道具 举报

llu85楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
头衔:  TA暂未设置
happyhefei 发表于 2012-5-20 21:16
现场有两台泵,一开一备
开着的振动是多少数值,备台也是多少数值
请问这个和管道应力有关系吗

你这个 问题我没看太明白什么意思。能说详细点么?



发表于 2012-5-21 12:24:20

回复

使用道具 举报

南之永雪VIP会员 VIP会员 | 显示全部楼层       最后访问IP北京市
头衔:  TA暂未设置
llu85 发表于 2012-5-18 09:26
弹簧吊杆跟支架的生根位置与管线标高有关系,是由应力专业来确定长度的。
看了下面的图你就很明白了

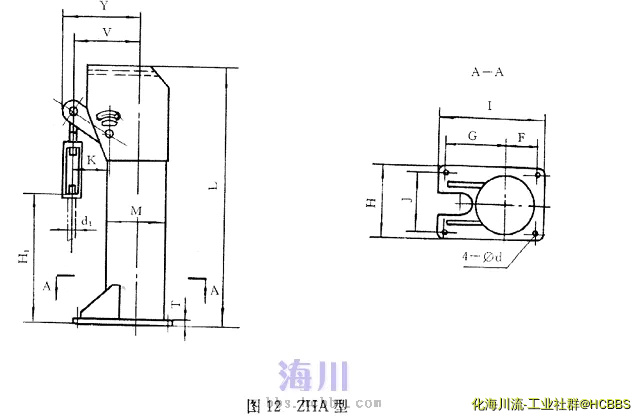

陆少,图中弹簧吊的生根处,你采用的t=16mm的钢板,确定选择该钢板时你是如何选择的?应该根据弹簧所受载荷有据可循的吧?另外还有一个关于恒力弹簧架生根问题请教一下,PH和LH弹簧架生根螺栓是不是直接穿透支撑构件固定的?ZH弹簧架存在H、I参数,生根时一般的钢构件应该满足不了这两个参数,那么座式弹簧架一般生根在什么支撑件上呢



发表于 2012-5-22 16:31:53

回复

使用道具 举报

南之永雪VIP会员 VIP会员 | 显示全部楼层       最后访问IP北京市
头衔:  TA暂未设置

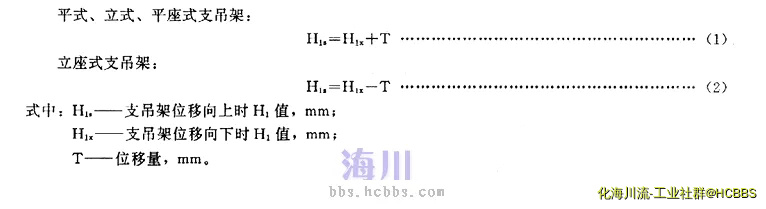

123.png 陆少,有关JB/t8130.1恒力弹簧架标准里的一个公式请问一下,我对该公式加减位移量的理解正好跟公式的相反,认为1式应该减去位移量,2式应该加上位移量,不知道哪点理解错误了,还请解惑啊



发表于 2012-5-23 10:36:35

回复

使用道具 举报

springfairyVIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
头衔:  TA暂未设置
想问一下,CAESAR中自定义材料库中需要填写的各项内容,到哪本书上能查到呢?辛苦辛苦



发表于 2012-5-23 10:40:31

回复

使用道具 举报

llu85楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
头衔:  TA暂未设置
南之永雪 发表于 2012-5-22 16:31
陆少,图中弹簧吊的生根处,你采用的t=16mm的钢板,确定选择该钢板时你是如何选择的?应该根据弹簧所受载 ...

第一个问题:钢板厚度肯定和荷载值是有关系的。原则就是:在承受荷载时不能够把钢板拉坏。
第二个问题:如果弹簧板的尺寸大于梁的尺寸时,有两种方法。1)直接焊接。缺点是拆卸麻烦。优点是施工方便。2)在梁上焊接一个大面积的垫板,然后把弹簧的垫板安装其上。缺点是,施工稍微繁琐。优点是拆卸方便



发表于 2012-5-23 10:42:06

评分

2

查看全部评分

回复

使用道具 举报

llu85楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
头衔:  TA暂未设置
springfairy 发表于 2012-5-23 10:40
想问一下,CAESAR中自定义材料库中需要填写的各项内容,到哪本书上能查到呢?辛苦辛苦

这些数值在标准里都会有的。比如GB150,GB20801等规范里。



发表于 2012-5-23 10:44:05

点评

还没有机会运用,不过先谢过  发表于 2012-5-24 16:47
还没有机会运用,不过先谢过  发表于 2012-5-24 16:46

评分

1

查看全部评分

回复

使用道具 举报

springfairyVIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
头衔:  TA暂未设置
C:\Documents and Settings\Administrator\桌面\新建文件夹\1.bmp
C:\Documents and Settings\Administrator\桌面\新建文件夹\2.bmp
想问下第一张图中,箭头指着的管口应该按封头上的管口来校核吧,力和力矩该怎么样合成呢



发表于 2012-5-24 16:55:14

回复

使用道具 举报

studyboyVIP会员 VIP会员 | 显示全部楼层       最后访问IP天津市
头衔:  TA暂未设置
llu85 发表于 2012-5-18 09:36
参见《石油化工装置工艺管道安装设计手册(第二篇 管道器材)》一书中6-8也中的表1-2-3

谢谢陆大!
我参考这些材料再琢磨琢磨,十分感谢!
祝好!



发表于 2012-5-24 19:04:44

回复

使用道具 举报

studyboyVIP会员 VIP会员 | 显示全部楼层       最后访问IP天津市
头衔:  TA暂未设置
llu85 发表于 2012-5-18 09:29
风荷载的分析计算在静态荷载工况下进行。风荷载不与其它偶然荷载进行工况组合。对于位于空旷地带,且在10 ...

谢谢陆大!
看来风荷载在一般站场的话,不是经常考虑。



发表于 2012-5-24 19:06:39

回复

使用道具 举报

caojivVIP会员 VIP会员 | 显示全部楼层       最后访问IP湖北省
头衔:  TA暂未设置
请问下楼主:
同样材质的(如20G)无缝钢管和螺旋电焊管在计算中如何区分呢?



发表于 2012-5-25 22:04:31

回复

使用道具 举报

caojivVIP会员 VIP会员 | 显示全部楼层       最后访问IP湖北省
头衔:  TA暂未设置
请问下楼主:
同样材质的(如20G)无缝钢管和螺旋电焊管在计算中如何区分呢?



发表于 2012-5-25 22:04:47

回复

使用道具 举报

llu85楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
头衔:  TA暂未设置
caojiv 发表于 2012-5-25 22:04
请问下楼主:
同样材质的(如20G)无缝钢管和螺旋电焊管在计算中如何区分呢?

没有区别的。因为二者的材质是相同的,包括许用应力、弹性模量、线涨量等都是一样的



发表于 2012-6-3 17:45:35

评分

1

查看全部评分

回复

使用道具 举报

gcj2002VIP会员 VIP会员 | 显示全部楼层       最后访问IP江苏省
头衔:  TA暂未设置
陆兄。。。
过热蒸汽管道。外管至车间。20#,8163,工作压力0.07,210°,设计压力0.2MPA,建议个壁厚吧。。。
有2根一根DN600,一根DN450,安全系数稍微大点点。。支撑最远处有10米左右。架高10M。
给个壁厚吧。
非常感谢。。。。。。。



发表于 2012-6-3 23:43:50

点评

这样很不靠谱!出了问题没人负责啊!  发表于 2013-1-17 22:42
回复

使用道具 举报

llu85楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
头衔:  TA暂未设置
gcj2002 发表于 2012-6-3 23:43
陆兄。。。
过热蒸汽管道。外管至车间。20#,8163,工作压力0.07,210°,设计压力0.2MPA,建议个壁厚吧。 ...

首先根据温度和压力选取等级。如果选用大外径的话PN2.0的就够用了,DN150-DN550的管道用SCH20应该就可以。如果DN600的就要厚点,大概12mm就行。



发表于 2012-6-4 09:54:17

点评

我不是化工的,我是热力的,根据我们专业的情况看,这种低压温度不高的情况,DN600只需要9mm就足够了。DN150可取5mm,供参考  发表于 2012-6-4 13:09

评分

1

查看全部评分

回复

使用道具 举报
