PID图几个管件看不懂

[复制链接] |关注本帖
累计签到:213 天
连续签到:1 天
暂未设置专业头衔
暂未设置企业头衔
发表于 6 天前 | 显示全部楼层 |阅读模式

注册加入,结交更多化工好友

您需要 登录 才可以下载或查看,没有帐号?注册

x

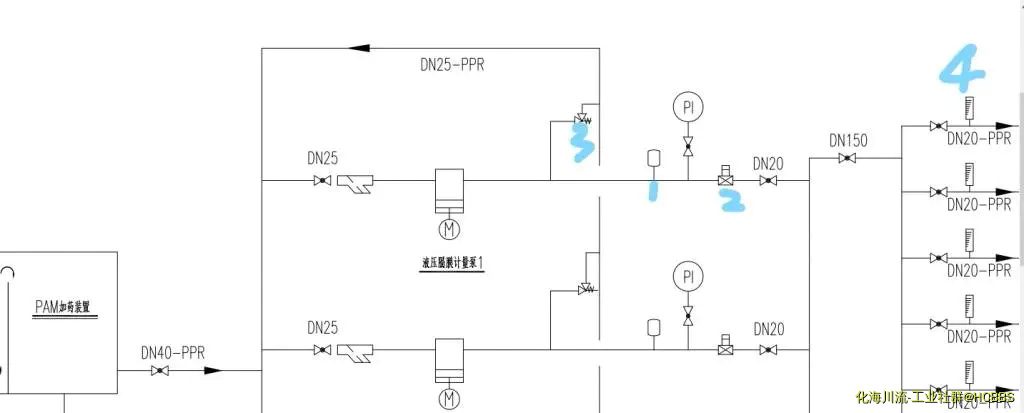

这张图中PAM计量泵出口管件1、2、3、4分别表示什么

计量泵出口管件

计量泵出口管件

评分

参与人数 1财富 +5 收起 理由
liaifeng + 5 发起议题

查看全部评分

提示:当前内容由会员用户名 shi2766158 发布!权益归其所有 仅代表其个人观点 不代表本站立场

本站仅提供存储空间,如此内容存在争议或侵犯您的权益,请联系我站删除,可联系页面底部在线客服或致信service@hcbbs.com 网站声明

累计签到:213 天
连续签到:1 天
暂未设置专业头衔
暂未设置企业头衔
 楼主| 发表于 6 天前 | 显示全部楼层
自己顶,3是安全阀,4是浮子流量计,1和2是啥

评分

参与人数 1财富 +5 收起 理由
liaifeng + 5 积极参与

查看全部评分

提示:当前内容由会员 shi2766158 发布,仅代表其个人观不代表本站立场,本站仅提供存储空间,如此内容存在争议或侵犯您的权益,请联系我站客服删除 网站声明

 成长值: 12814

累计签到:2629 天
连续签到:631 天
我是海川一浪花
暂未设置企业头衔
发表于 5 天前 | 显示全部楼层

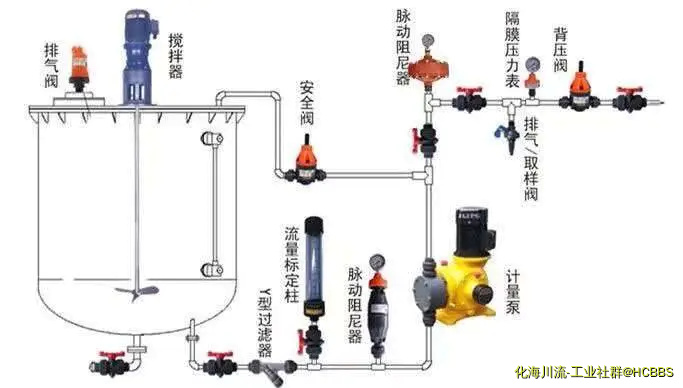

一般计量泵多数属于隔膜泵,其流量特点是间隙性,而且其出口压力并不稳定,部件1其实是一个稳定压力,平衡流量的装置。
部件名称:脉动阻尼器
名称解释:脉动阻尼器通常也被称为脉冲阻尼器、脉动缓冲器、脉动缓冲罐或蓄能器,是利用气体(氮气或空气)的波意耳定律(P1V1=P2V2)来蓄积液体的原理工作的。当管路压力升高时,液体进入脉冲阻尼器,由气囊阻隔的气体被压缩; 当压力下降时,压缩气体膨胀,进而将脉冲阻尼器内的液体压回管路。脉动阻尼器是消除管路脉动的常用元件,是容积泵(如计量泵、气动双隔膜泵、活塞泵、柱塞泵、蠕动泵及软管泵等)必须配备的附件。脉动阻尼器能够平滑由容积泵引起的液体脉动,减缓系统管路振动和噪声,防止系统出现水锤现象。
工作原理:在泵排出液体中,液体进入脉动阻尼器的液腔,压缩气囊中的气体从而吸收振动,当泵变换行程时,出液管中压力减小,气囊内的气体膨胀并推动液体流回到管道中,这个过程能消除系统99%的脉冲和振动。
常用分类:分为压缩惰性气体缓冲式和无移动部件式,其中压缩惰性气体缓冲式又分为膜片式和气囊式等,无移动部件式分为金属结构式和陶瓷结构式等:

功能(Benefits)

    无论是活塞泵、柱塞泵、气动隔膜泵、蠕动泵、齿轮泵或是隔膜式计量泵,安装在泵出口位置的SENTRY®脉动阻尼器能消除几乎接近99%的脉冲和振动,使得液流平稳。
    保护管道、阀门、接头、流量计及其他仪表免受脉冲、振动、气穴、热膨胀及水锤的破坏。
    在加药、混合或比例投加过程产生稳定和连续的流动。
    确保在线测量仪表的准确性、重复精度及使用寿命。
    在喷涂设备应用中能使原料喷洒更均匀。
    能够减少产品的扰动、起沫、溅泼和降解。
    为阀门或其他设备的紧急关闭提供液力缓冲。
    提供比间断流动更加节能的持续稳流。
    蓄能作用

特点(Features)

    各种大小适用于出液口尺寸为1/8" - 6"的所有容积泵
    设计简单可靠,安装快捷
    在线维护方便
    可提供的常用压力最高可达4000 PSI (276 BAR)
    可提供的常用温度范围为-51°C ~ +205°C
    可提供的定制产品,最高容量378.5L,压力高达1724bar
    壳体材料可由各种耐化学腐蚀材料制作
    气囊可满足最具腐蚀性场合的应用

提示:当前内容由会员 liaifeng 发布,仅代表其个人观不代表本站立场,本站仅提供存储空间,如此内容存在争议或侵犯您的权益,请联系我站客服删除 网站声明

累计签到:157 天
连续签到:2 天
暂未设置专业头衔
暂未设置企业头衔
发表于 5 天前 | 显示全部楼层
这种要看图例说明

提示:当前内容由会员 bulusli 发布,仅代表其个人观不代表本站立场,本站仅提供存储空间,如此内容存在争议或侵犯您的权益,请联系我站客服删除 网站声明

累计签到:15 天
连续签到:1 天
暂未设置专业头衔
暂未设置企业头衔
发表于 5 天前 | 显示全部楼层
本帖最后由 。Y 于 2019-11-8 09:22 编辑

1是阻尼器;2是背压阀;3是安全阀;4是流量计,这几个算是计量泵的标配吧,一般都会有的。

评分

参与人数 2财富 +12 魅力 +1 收起 理由
shi2766158 + 2 同意你的观点
liaifeng + 10 + 1 深入讨论

查看全部评分

提示:当前内容由会员 。Y 发布,仅代表其个人观不代表本站立场,本站仅提供存储空间,如此内容存在争议或侵犯您的权益,请联系我站客服删除 网站声明
