脱硫项目中超低排放中的烟气冷却器

如题，最近在设计脱硫项目中的烟气冷却器和烟气冷凝器，内部结构我大概搜集了不少，主要是矩形翅片，间距大致在10mm,翅片厚度大概在1mm.但外形结构是什么样的呢？怎么固定的？想象不了？希望广大海友有在项目上上班的，能拍拍你们的超低排放中的换热器的图片给我参考下吗？谢谢大家了。

有专业做这类矩形翅片的厂家就在我公司隔壁

没有人从事这个行业吗？

超低排放的换热器和普通烟气处理的换热器，没有任何区别。它的大致型式为：
1.普通的管壳式换热器：浮头式，固定管板式：属于列管式，气量不大时可用，就是说壳径限制了气量；
2.箱式：属于列管式：外壳是长方体，气量大时采用，因为它处理量远比1的处理量大；
3.板式：要求低温差时最合适，但是压降比较大。
因为外壳形式不同，布置上各有优缺点，也都在用。
今年我设计了几个处理量都是 30多万方的烟气换热器，因为量太大了，都是用箱式的。

几个设计院今年也设计过万方级别的烟气换热器，比如：天x股份。在我的建议下都用箱式的，
而以前他们都用多台固定管板式换热器。。

奥，现在都用H型翅片管的。

wuqitao0000 发表于 2018-8-10 16:32
奥，现在都用H型翅片管的。

换热管用翅片管是肯定的。有H型翅片（属于绕片），也有效率更高的穿片（属于整体翅片）

H型翅片是螺旋绕片；
穿片或称之为整体翅片，是整个翅片为整张板，管子穿过去。

我们是做烟气冷却器的，采用的是螺旋焊接翅片管，设备是做成单个组件发到现场的！

能发些现场的设备安装的图片吗？
我以前做的都是光管式箱体的烟气冷却器，坐落在上下两个平台上。
而现在是超低排放上的，但是我不知道现场放在哪里？所以外壳不会设计，啊啊啊啊啊。。。。。

wiseboy 发表于 2018-8-10 16:21
超低排放的换热器和普通烟气处理的换热器，没有任何区别。它的大致型式为：
1.普通的管壳式换热器：浮头式 ...

厉害了，我的哥，能分享下外形结构，不要具体参数，让我们这些晚辈也学习学习下。

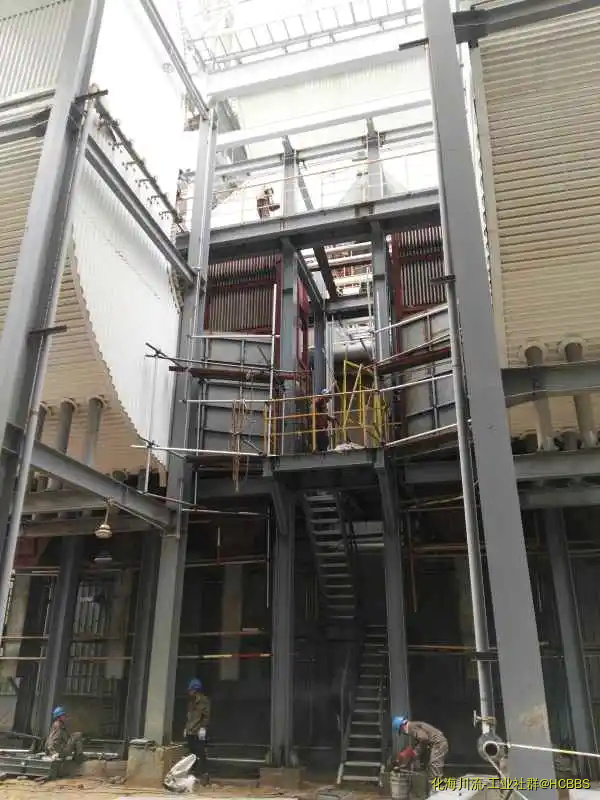

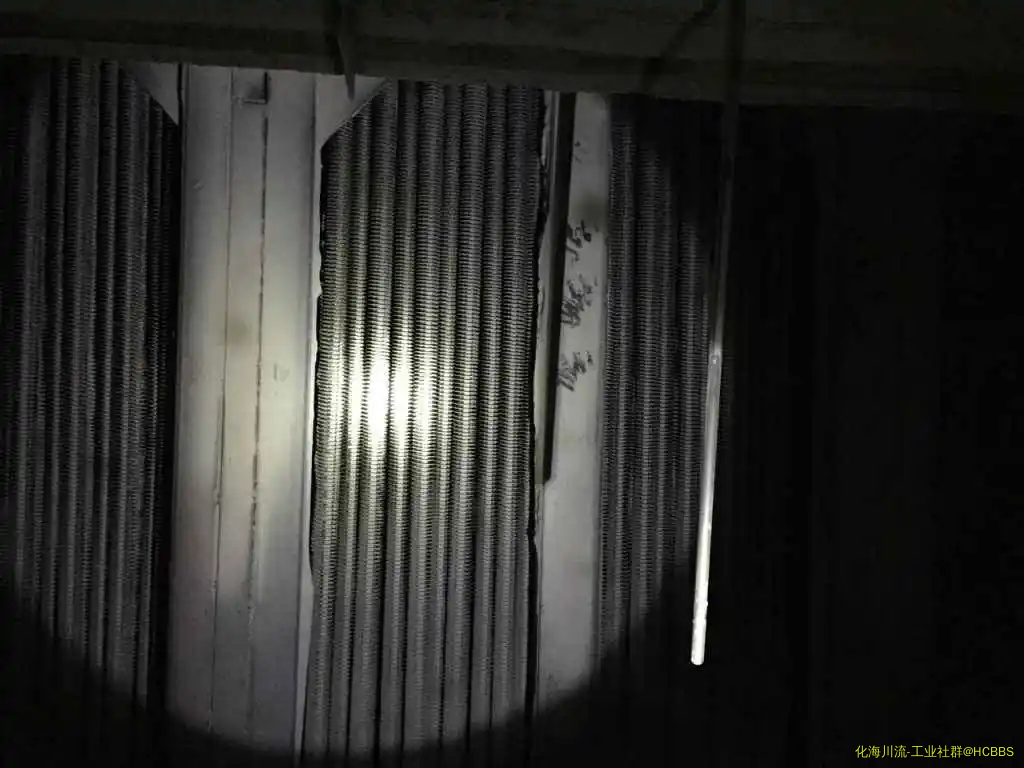

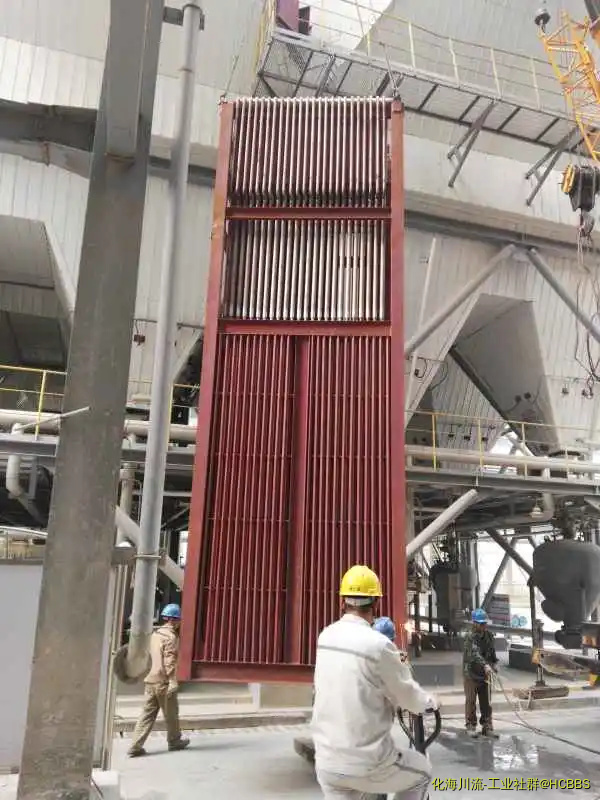

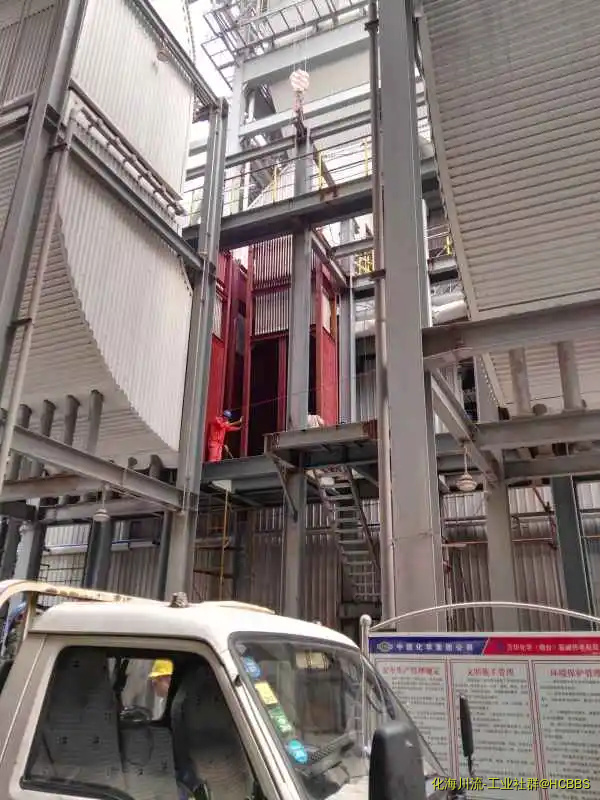

这是我们做的烟气冷却器结构，仅供参考！

根据我们目前的经验，现在做超低排放烟气冷却器布置的最佳位置应该是锅炉出口至除尘器之前的水平或则是竖直烟道上安装！

zhaotie619 发表于 2018-8-13 09:21
这是我们做的烟气冷却器结构，仅供参考！

这是典型的 箱式换热器：长方体外壳，或者布管平面是长方形的，而不是圆形平面布管。
“水平或则是竖直烟道上安装”——这些烟道大部分是长方体烟道，圆管的很少。

wiseboy 发表于 2018-8-13 10:44
这是典型的 箱式换热器：长方体外壳，或者布管平面是长方形的，而不是圆形平面布管。
“水平或则是竖直 ...

对的！类似列管式换热器，不过我们用的是热管！

zhaotie619 发表于 2018-8-13 11:11
对的！类似列管式换热器，不过我们用的是热管！

我们这套设备处理的烟气量是52万标方，烟温从150℃降低到105℃！

zhaotie619 发表于 2018-8-13 11:13
我们这套设备处理的烟气量是52万标方，烟温从150℃降低到105℃！

我做过好几个34万标方的。不过甲方要求用四氟乙烯换热管，图便宜，因此换热器非常大。

谢谢大家的回复，希望有更多图片分享。

wiseboy 发表于 2018-8-10 16:21
超低排放的换热器和普通烟气处理的换热器，没有任何区别。它的大致型式为：
1.普通的管壳式换热器：浮头式 ...

我们现在需要一台烟气降温的换热器（类似垃圾焚烧二燃室烟气），不回收余热，留个联系方式？

wiseboy 发表于 2018-8-13 11:25
我做过好几个34万标方的。不过甲方要求用四氟乙烯换热管，图便宜，因此换热器非常大。

不是图便宜啊，是腐蚀。PTFE管至少耐腐蚀，当然，第一次投入大，但是运行长久。很多工况的烟气都不适合用金属材质换热元件
