换热器强度计算

管程法兰怎么比设备法兰还薄，合理吗？

没人回答，我自己顶一下吧

学习

等厚就可以呀！你把壳程容器法兰调整的与管箱法兰一样试试！185mm厚，36-M56螺栓

cxd11888 发表于 2017-5-8 08:28


登录/注册后可看大图

等厚就可以呀！你把壳程容器法兰调整的与管箱法兰一样试试！185mm厚，36-M56螺栓

过不去的

我也发现过这个问题，个人理解，供参考： 无论是管程法兰还是壳程法兰，在此受到的螺栓力是一样的，法兰设计力矩也是一样的，但管程法兰小端厚度 要大于壳程法兰，所以计算出来的壳程法兰厚度要大于管程法兰。

xiebeyond 发表于 2017-5-8 11:29
我也发现过这个问题，个人理解，供参考： 无论是管程法兰还是壳程法兰，在此受到的螺栓力是一样的，法兰设 ...

集思广益，再等等别人的回复

liudongday 发表于 2017-5-8 08:33
过不去的

这不是前几天我给你发的原文件吗？按你的设计参数能算过呀！

cxd11888 发表于 2017-5-8 14:59
这不是前几天我给你发的原文件吗？按你的设计参数能算过呀！

你给我的源文件好像没有设备法兰的数据啊

你计算说300厚还不能算过，我的调整后计算到厚度185mm，并且修改了螺栓规格和数量，怎么会没有法兰的数据呢？！可能只是没有壳程的法兰数据，但我把壳程容器法兰调整到与管程容器法兰一致，也可以算过呀！

cxd11888 发表于 2017-5-8 15:46
你计算说300厚还不能算过，我的调整后计算到厚度185mm，并且修改了螺栓规格和数量，怎么会没有法兰的数据呢 ...

我看了好久也是有点纳闷的，我就是在你的基础上改了水压压力，但是壳程法兰185确实不过，还有垫片的参数是不是影响很大啊？
我看你比压选的50，我们要用金属缠绕垫的话这个比压应该选哪个？

cxd11888 发表于 2017-5-8 15:46
你计算说300厚还不能算过，我的调整后计算到厚度185mm，并且修改了螺栓规格和数量，怎么会没有法兰的数据呢 ...

另外我的是38的240根U型管

liudongday 发表于 2017-5-8 16:04
另外我的是38的240根U型管

                              U形管式换热器设备

壳程设计压力 Ps: 1.00        壳程设计温度 ts: 90.00
管程设计压力 Pt: 10.00        管程设计温度 tt: 90.00
筒体公称直径 Di: 1200.00

**********试验压力**********

筒体：
**********内压圆筒校核**********
   计算条件:
    计算压力:  1.00      设计温度: 90.00      筒体内径: 1200.00
    腐蚀裕量:  2.00      负 偏 差:  0.30      焊接接头系数: 0.85
    材料: Q345R
    输入厚度: 14.00
   计算结果:
    应力校核: 合格
    许用压力:   3.10    σt＝ 51.78     [σ]t*Φ=  160.65
    水压试验值:   1.5000   圆筒应力: 91.38   0.9*ReL: 310.50   压力试验合格
   提示:
    参考厚度:  7.00

U形管式换热器筒体最小允许壁厚=13.00
  校核合格

前端管箱筒体:
**********内压圆筒校核**********
   计算条件:
    计算压力: 10.00      设计温度: 90.00      筒体内径: 1200.00
    腐蚀裕量:  2.00      负 偏 差:  0.30      焊接接头系数: 1.00
    材料: Q345R
    输入厚度: 36.00
   计算结果:
    应力校核: 合格
    许用压力:  10.11    σt＝ 183.04     [σ]t*Φ=  185.00
    水压试验值:  15.0000   圆筒应力: 274.56   0.9*ReL: 292.50   压力试验合格
   提示:
    参考厚度: 36.00

  校核合格

前端管箱封头：
**********内压椭圆封头校核**********
   计算条件:
    计算压力: 10.00      设计温度: 90.00      筒体内径: 1200.00
    腐蚀裕量:  2.00      负 偏 差:  0.30      焊接接头系数: 1.00
    曲面高度: 300.00    材料: Q345R
    输入厚度: 36.00
   计算结果:
    应力校核: 合格
    许用压力:  10.25    水压试验值:  15.0000   椭圆封头应力: 270.81   0.9*ReL: 292.50   压力试验合格

   提示:
    参考厚度: 36.00

筒体法兰：
**********窄面法兰计算**********
计算压力(MPa):10.000000
设计温度(度C):90.000000
t=185.000000mm 时:
应力计算:
轴向应力 σH=217.14MPa
切向应力 σT=124.88MPa
径向应力 σR=31.71MPa
(σH+σT)/2或(σH+σR)/2较大者=171.01Pa
J=0.841955
校核合格

前端管箱法兰：
**********窄面法兰计算**********
计算压力(MPa):10.000000
设计温度(度C):90.000000
t=185.000000mm 时:
应力计算:
轴向应力 σH=217.14MPa
切向应力 σT=124.88MPa
径向应力 σR=31.71MPa
(σH+σT)/2或(σH+σR)/2较大者=171.01Pa
J=0.841955
校核合格

**********管板计算**********

根据输入数据,a型连接方式的计算结果如下:
    输入管板名义厚度δn:230.00
    管板材料许用应力[σ]tr:167.00
    管板材料弹性模量Ep:197500.00
    换热管材料许用应力[σ]tt:121.38
    弹性模量Eh:197500.00
    弹性模量Es:197500.00
    Ef1=197500.00
    Ef2=197500.00
    管板布管区面积At=959166.75
    管板布管区当量直径Dt=1105.10
    半径R=650.06
    ρ=0.85
    DG=1300.11
    Cc=0.2782
    管板计算厚度δ=217.55
    管板厚度校核合格
    换热管轴向应力校核
      a=329.87
      σt1=-3.44
      σt2=24.38
      σt3=20.94
      |σt|max=24.38
      管子许用应力121.38
    换热管轴向应力满足:
    |σt| < [σ]tt
    合格
    拉脱力校核
      胀接长度或焊脚高度l=3.00
      拉脱力|q|=22.46
      [q]=60.69
    拉脱力合格

******换热管强度计算******
******按管程压力计算******
计算合格
******按壳程压力计算******
计算合格
******按壳程试验压力计算******
计算合格

cxd11888 发表于 2017-5-9 09:22
U形管式换热器设备

壳程设计压力 Ps: 1.00        壳程设计温度 ts: 9 ...

还是下载后，把后缀改为ue3,试一下吧.

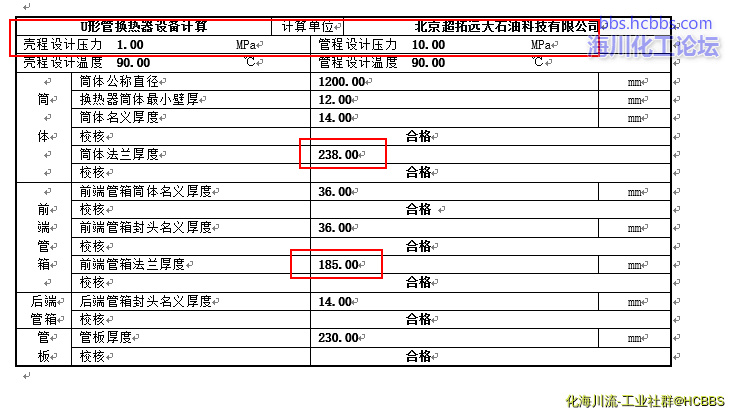

你那表格  法兰厚度那里有问题 是哪个厚度？  是总高度 还是计算厚度？ 高压侧管箱法兰肯定是 带颈的   为了省材料 低压侧筒体法兰不一定用 带颈的  乙型 法兰那样也可以

wanlirn 发表于 2017-5-10 19:43


登录/注册后可看大图

我大概估算一下  你那表格  壳程 法兰 厚度 应该 为总高度  也就是说壳体法兰用的是乙型法兰那样带短节的任 ...

我都选的带颈法兰

liudongday 发表于 2017-5-10 19:46
我都选的带颈法兰

我刚才 没看你们计算过程  我觉得你给的那个表里 238和185的这两个数的来源 和意义不清楚 的可能性、、凭我的经验 管箱的法兰总高度 肯定过300  法兰环厚也得200左右  那么可能性  管箱法兰有效厚度是185  总高度300左右  筒体法兰有效厚度 238  总高度也调整到与管箱一样 但管箱法兰的小端厚度是36 筒体小端 厚度14  这样 两个法兰都是用一样的段件 我觉得设计者是这样的意图
