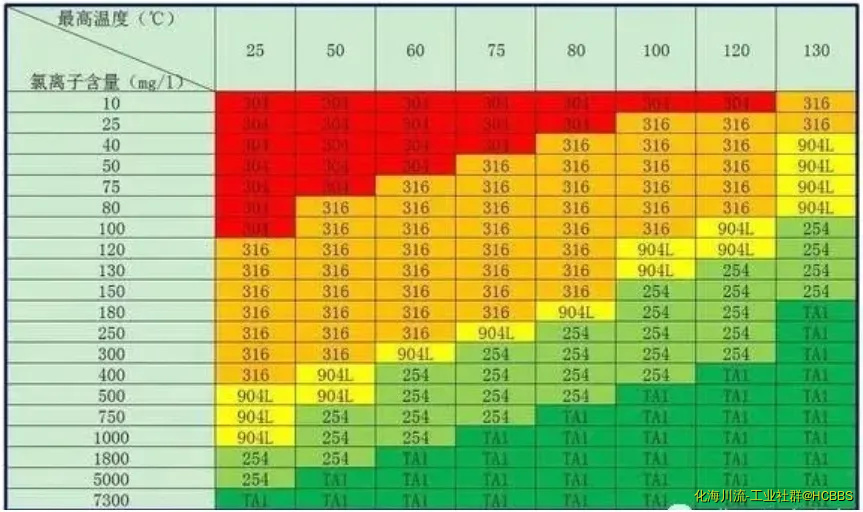

几种不锈钢在含氯水溶液中的适用条件

1 304型不锈钢这是最廉价、最广泛使用的奥氏体不锈钢（如食品、化工、原子能等工业设备）。适用于一般的有机和无机介质。例如，浓度＜30％、温度≤100℃或浓度≥30％、温度＜50℃的硝酸；温度≤100℃的各种浓度的碳酸、氨水和醇类。在硫酸和盐酸中的耐蚀性差；尤其对含氯介质(如冷却水)引起的缝隙腐蚀最敏感。

2 304L 型不锈钢耐蚀性和用途与304 型基本相同。由于含碳量更低（≤0.03％），故耐蚀性（尤其耐晶间腐蚀, 包括焊缝区）和可焊性更好，可用于半焊式或全焊式PHE。

3 316 型不锈钢适用于一般的有机和无机介质。例如,天然冷却水、冷却塔水、软化水；碳酸；浓度＜50％的醋酸和苛性碱液；醇类和丙酮等溶剂；温度≤100℃的稀硝酸（浓度＜20％＝、稀磷酸（浓度＜30％＝等。但是,不宜用于硫酸。由于约含2％的Mo，故在海水和其他含氯介质中的耐蚀性比304 型好,完全可以替代304 型。

4 316L型不锈钢耐蚀性和用途与316 型基本相同。由于含碳量更低（≤0.03％），故可焊性和焊后的耐蚀性也更好，可用于半焊式或全焊式PHE。

5 317 型不锈钢适合要求比316 型使用寿命更长的工况。由于Cr、Mo、Ni元素的含量比316 型稍高，故耐缝隙腐蚀、点蚀和应力腐蚀的性能更好。

6 AISI 904L或SUS 890L 型不锈钢这是一种兼顾了价格与耐蚀性的高性价比的奥氏体不锈钢，其耐蚀性比以上几种材料好,特别适合一般的硫酸、磷酸等酸类和卤化物（含Cl—、F— ）。由于Cr、Ni、Mo含量较高，故具有良好的耐应力腐蚀、点蚀和缝隙腐蚀性能。

7 Avesta 254 SMO高级不锈钢这是一种通过提高Mo含量对316 型进行了改进的超低碳高级不锈钢，具有优良的耐氯化物点蚀和缝隙腐蚀性能，适用于不能用316 型的含盐水、无机酸等介质。

8  Avesta 654 SMO高级不锈钢这是一种Cr、Ni、Mo、N含量均高于254 SMO 的超低碳高级不锈钢,耐氯化物腐蚀的性能比254 SMO更好,可用于冷的海水。

9 RS-2（OCr20Ni26Mo3Cu3Si2Nb）不锈钢这是一种国产的Cr–Ni–Mo-Cu 不锈钢。耐点蚀和缝隙腐蚀的性能相当于316型，而耐应力腐蚀的性能更好。可用于80 ℃以下的浓硫酸（浓度90~98％），年腐蚀率≤0.04mm/a。

10 Incoloy 825( S) 这是一种Ni（40％）–Cr（22％）–Mo（3％）高级不锈钢。Incoloy 是thenternational Nickel Co.公司的注册商标。适用于低温下各种浓度的硫酸；在浓度为50％~70％的苛性碱（如NaOH）溶液中,具有良好的耐蚀性,不产生应力腐蚀开裂。但是,对氯化物引起的缝隙腐蚀却很敏感。此外,冲压性能也不太好,故不是板片常用的材料。

11   31 合金由904L改进后的（提高Mo、N含量）、标准的6％Mo高级不锈钢(31％Ni-27％Cr-6.5％Mo-32％Fe)。在许多介质中的耐蚀性比904L更好；在浓度20％~80％、温度60℃~100℃的硫酸中,耐蚀性能甚至超过 C-276。

12  33 合金一种完全奥氏体化的铬基高级不锈钢，其耐蚀性可与Inconel 625等一些Ni-Cr-Mo合金媲美。在酸性和碱性介质(包括硝酸、硝酸与氢氟酸的混合物)中，具有良好的耐局部腐蚀和应力腐蚀开裂的性能；在浓硝酸中的耐蚀性比304L好得多。例如,适用于浓度大于96％~99％、温度≤150℃、氧化硫含量小于200 mg/L的硫酸；热的海水；浓度≤50％、沸腾的强腐蚀性溶液；浓度≤85％、温度≤150℃的磷酸等。但是,不适用于还原性介质(如稀硫酸等)。价格与C-276相差不多。

13  C-2000 合金一种二十世纪90 年代研发的镍基合金,价格与C-276 相近,是以上材料中耐腐蚀性能最好者之一。在中等浓度以下的硫酸、稀盐酸和沸腾温度下,浓度≤50％的磷酸,以及热的氯化物等介质中，其耐蚀性比C-276 和 C-22更好, 有取代C-22 合金的趋势。但是,对于浓度≥70％的硫酸,耐蚀性不如C-276。

14  59 合金化学成分与C-2000比较,除了Ni 含量稍高(59％),且低Fe,无Cu、W外,其余基本上相同。这是目前镍基合金中耐蚀性、热稳定性、可冲压性和可焊性最好的一种材料,自1990年商业化以来,已广泛用于硫酸、盐酸、氢氟酸以及含氯、含氧、低pH值的许多介质

几种不锈钢在含氯水溶液中的适用条件

1. 304型不锈钢：适用于一般有机和无机介质，但对含氯介质敏感，易发生缝隙腐蚀。
2. 304L型不锈钢：与304型相似，但由于碳含量低，更耐蚀，可用于焊接设备。
3. 316型不锈钢：广泛适用于多种介质，特别是添加了Mo元素，增强了对含氯介质的耐腐蚀性。
4. 316L型不锈钢：与316型相似，碳含量更低，焊后耐蚀性更好。
5. 317型不锈钢：比316型有更好的耐腐蚀性，适用于要求更高耐久性的应用。
6. 904L型不锈钢：具有优良的耐酸和耐卤素性能，价格与性能比较平衡。
7. 254 SMO：提高了Mo含量的高级不锈钢，适用于严苛的含氯介质。
8. 654 SMO：比254 SMO更耐腐蚀，适用于冷海水等环境。
9. RS-2不锈钢：国产材料，耐点蚀和缝隙腐蚀性能好，特别适用于浓硫酸。
10. Incoloy 825：耐各种浓度硫酸，但对氯化物引起的缝隙腐蚀敏感。
11. 31合金：从904L改进，耐硫酸性能优越，适用于多种强腐蚀性介质。
12. 33合金：耐蚀性极强，适用于多种酸性和碱性介质。
13. C-2000合金：90年代研发的镍基合金，耐腐蚀性强，可能取代C-22合金。
14. 59合金：镍含量高，耐蚀性、热稳定性极佳，广泛应用于各种严苛环境。
.

谢谢分享。






好贴子！

PPH储罐解决你的腐蚀问题。重庆中启塑业有限公司

嗯，确实还是老样子啊啊
