PID图例疑问

各位大神好，看到一份PID图，前面没有附图例，有些看不明白，特意来向各位大神请教，

请有知道的大神指点指点，
疑问如下

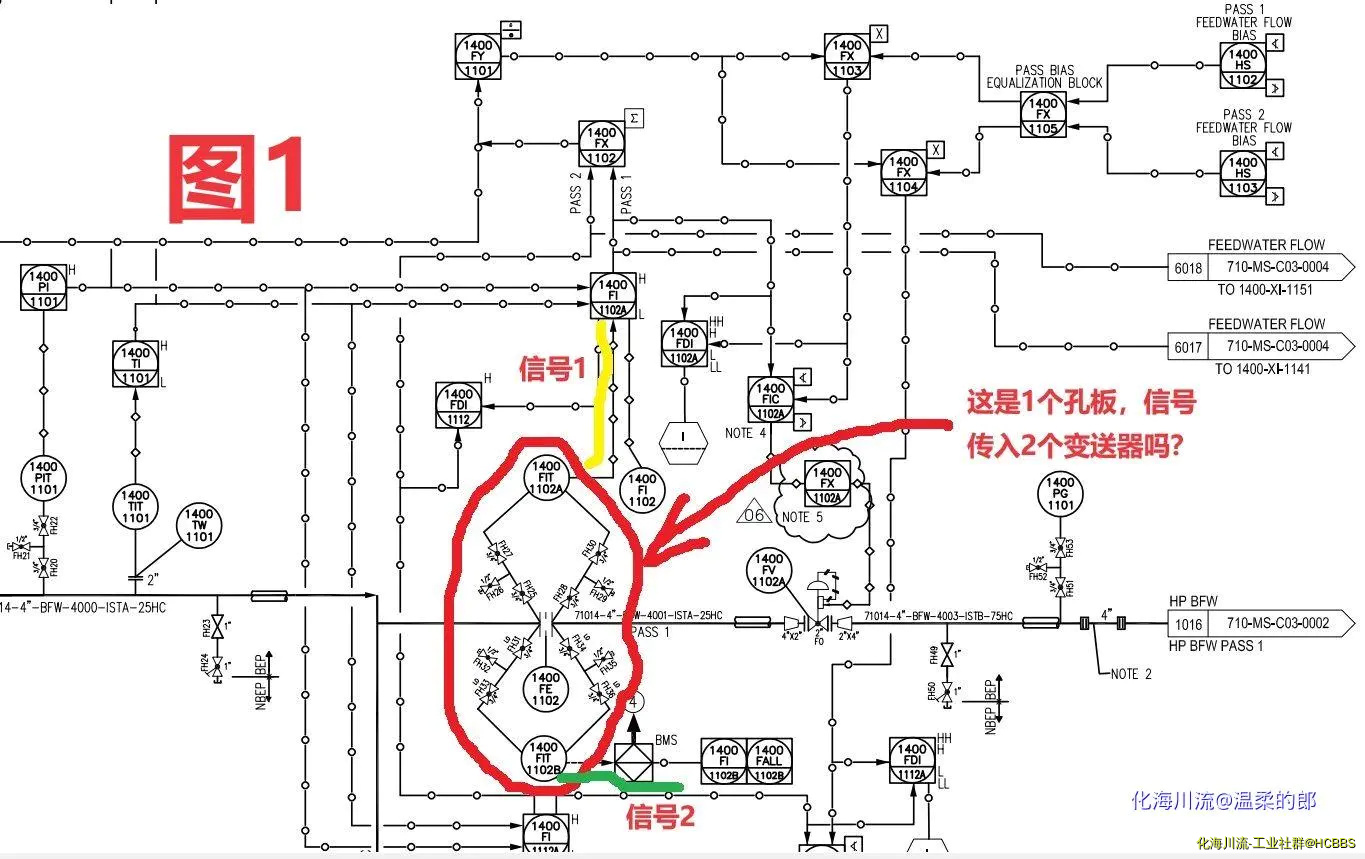

1 图1红圈里，应该是1个孔板流量计，压力传入到2个变送器里，产生2路流量信号，传入不同的地方。
   不知我这个理解对否？主要没遇见这样的流量计
2 图2红圈里，应该还是流量计，但流量计却是枕型的，不知这是个什么类型的流量计。外传信号1400-PDIT-1141
   我判断应该也是个流量计，但不知道什么类型的流量计。

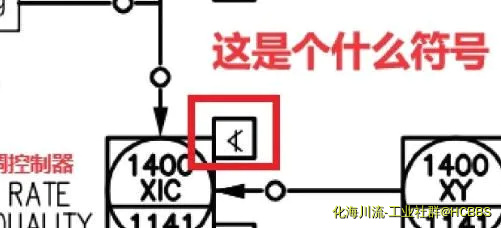

3  图2方框里，是个什么符号，如图4，这处于上位机逻辑运算的范围了，
    好像是个小于或者大于符号中间又来个竖杠，我判断是不小于或者不大于的符号，不知对否。
4  图3里的1，绿圈里的3根线是什么意思，
    我判断是指轴信号。左侧3是震动信号VT，右侧4是温度信号TE,所以我判断1指的是泵轴的震动，温度信号
5  图3里的2，黄圈里的1400-FV-1161是什么信号？
   像个自力式调节阀图标，下标FO，泵可以发出流量信号吗？
6  图3里的3，我判断是个震动信号，V就是震动的字母
7  图3里的4，我判断是个温度信号，应该是测量泵轴温的信号
以上是我对这些图的分析，可能有不全或者不正确的地方，请大神们帮忙辨析辨析，严肃指正！！
深表感受！！
PID截图如下

为你的努力点赞     给你顶一个

您好！根据您提供的描述，关于PID图的疑问，我试着给您一些指导和解释：

1. 关于图1的红圈部分：您的理解是正确的。孔板流量计通过压差来测量流量，输出信号通常会接入至少一个变送器来进行信号转换和传输，可能为了不同控制系统或监测需求而设计成两路信号输出。

2. 关于图2的红圈内的枕型符号：这可能表示一个特殊类型的流量计，如涡轮流量计或者电磁流量计，具体需要查看详细的设备型号或者说明。外传信号中的"PDIT"通常指压差（Pressure Differential）传感器，但在没有更多信息的情况下，这里的确切类型难以确定。

3. 图2方框内的符号：这个符号在逻辑运算中通常代表一种条件判断，您的理解有一定道理，它可能表示某种“不小于”或“不大于”的比较操作。

4. 关于图3中的绿圈1：三根线可能表示不同类型的监测或信号线，从您描述中，震动（VT）、温度（TE）的推测是合理的，表明这些线路可能分别连接到相关的监测设备上。

5. 图3中黄圈2内的1400-FV-1161：这个符号看起来像是自力式调节阀。FO通常指流量输出（Flow Output），可能是调节阀根据控制逻辑输出的流量控制信号。

6. 图3里的3号位置：您的判断是正确的，V往往代表振动信号（Vibration）。

7. 图3里的4号位置：这个位置确实表示温度信号（Temperature），用于监测泵轴的温度。

希望这些解释对您有所帮助！如果仍有不明确或需要进一步深入讨论的地方，欢迎继续咨询。
.

图1红圈里，应该是1个孔板流量计，压力传入到2个变送器里，产生2路流量信号，传入不同的地方。
   不知我这个理解对否？主要没遇见这样的流量计(这个是二取二流量控制）
2 图2红圈里，应该还是流量计，但流量计却是枕型的，不知这是个什么类型的流量计。外传信号1400-PDIT-1141
   我判断应该也是个流量计，但不知道什么类型的流量计。（文丘里）
3  图2方框里，是个什么符号，如图4，这处于上位机逻辑运算的范围了，
    好像是个小于或者大于符号中间又来个竖杠，我判断是不小于或者不大于的符号，不知对否（对）。
4  图3里的1，绿圈里的3根线是什么意思，
    我判断是指轴信号。左侧3是震动信号VT，右侧4是温度信号TE,所以我判断1指的是泵轴的震动，温度信号（对）
5  图3里的2，黄圈里的1400-FV-1161是什么信号？
   像个自力式调节阀图标，下标FO，泵可以发出流量信号吗？（它是个流量显示由上面的程序控制）
6  图3里的3，我判断是个震动信号，V就是震动的字母（对）
7  图3里的4，我判断是个温度信号，应该是测量泵轴温的信号（对）

HWSPJ2008 发表于 2024-7-9 11:47
图1红圈里，应该是1个孔板流量计，压力传入到2个变送器里，产生2路流量信号，传入不同的地方。
   不知我 ...

5  图3里的2，黄圈里的1400-FV-1161是什么信号？
   像个自力式调节阀图标，下标FO，泵可以发出流量信号吗？（它是个流量显示由上面的程序控制）
这玩意不是一个流量控制调节阀吗？故障开的

图3那是个风机，FV是调节风量的

首先感谢各位大牛的详细分析，辩解！特别是3楼，4楼的大牛分析！大牛的分析也更坚定了我的一些理解和判断，
看来PID图里的图例是很重要的，特别是PID图画法不准确，不通用的时候，对读图环节非常有用！
都是同行，如果用心，看别人的问题解决，也能提高自己水平的，

低限



是文丘量管，流量喷嘴，流量测量管的符号，图中没有发现元件类型的标识。

图1中的流量计是孔板流量计（2个流量计共用1个节流原件），出2组差压流量计取压管路，各接1个差压式流量计，1个流量计信号进入DCS或PLC等过程控制系统，另1个流量计信号进入SIS等系统进行保护联锁。

又是个外企啊

5  图3里的2，黄圈里的1400-FV-1161是什么信号？
   像个自力式调节阀图标，下标FO，泵可以发出流量信号吗？
我理解有两种可能，一个是变频控制，另一个是风机入口导叶控制流量，都是没有阀门本体。
其他都赞同楼上意见。

自立流量调节阀，故障开

太复杂，学习了。
