[讨论] 差压表回路有叉叉啥意思

[复制链接]

1.7K |8

阅读字号:

温柔的郎

| 显示全部楼层 |阅读模式最后访问IP北京市
【海川小学4年】 | 头衔: TA未设置

已绑手机 ★发布悬赏→ 发布(0) 承接(0/0)

加入千万工业人行列

您需要登录才可以下载或查看，没有账号？注册

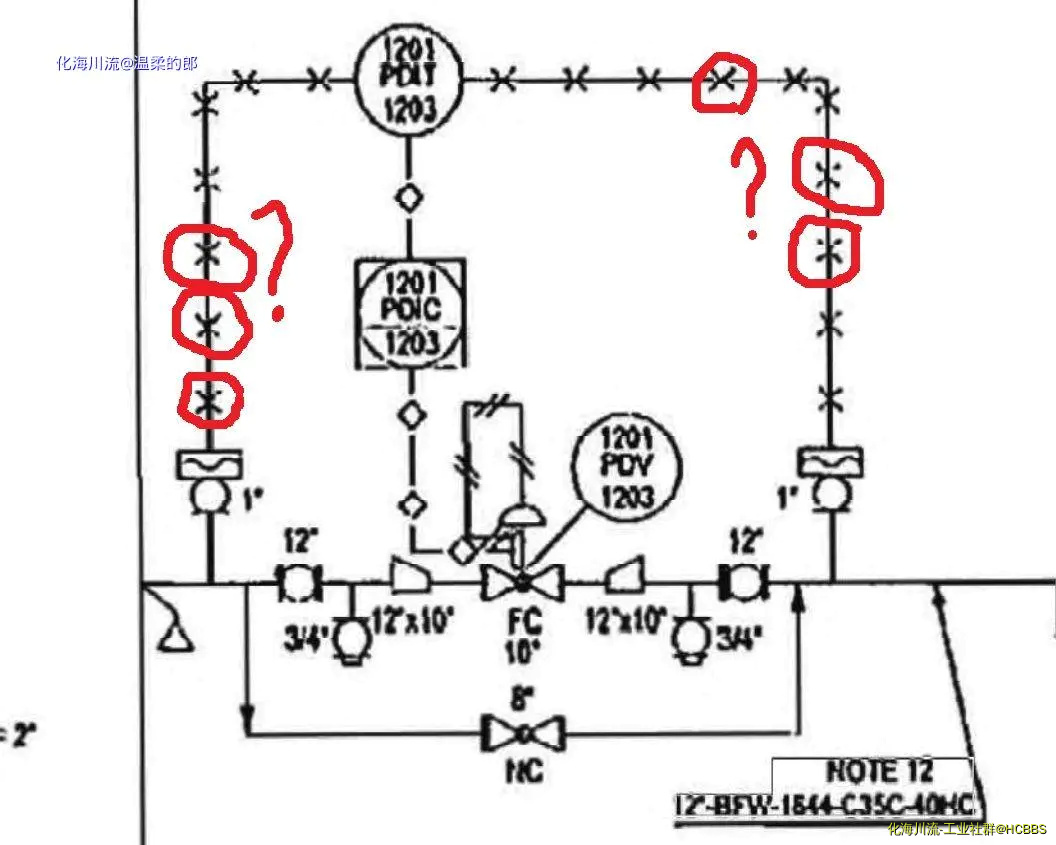

各位大神，看到一个PID图，在差压表回路有叉叉，这是什么意思啊？

请有知道的大神指点指点，感谢！！
如下图

发表于 2024-7-8 15:08:50

差压, 回路, 叉叉, 意思, 多回路电表

声明：

本站是提供个人知识管理及信息存储的网络存储空间，所有内容均由用户发布，不代表本站观点。

请注意甄别主题及回复内容中的联系方式、诱导购买等信息，谨防诈骗。内容及翻译仅供参考

当前内容由会员用户名温柔的郎发布！权益归其或其声明的所有人所有仅代表其个人观点, 仅供个人学习、研究之用。

本主题及回复中的网友及版主依个人意愿的点评互动、推荐、评分等,均不代表本站认可其内容或确认其权益归属,

如发现有害或侵权内容，可联系我站举证删除，我站在线客服信息service@hcbbs.com 电话188-4091-1640

使用道具举报

kellvin190

| 显示全部楼层       最后访问IPInvalid
【海川小学3年】 | 头衔:  TA未设置
★发布悬赏→ 发布(0)  承接(0/0)

在PID图中，如果差压表回路上有叉叉（X），通常表示该位置的仪表或设备已经被移除或者是不再使用。这种标记用来指示原有设备的位置，但实际上在现场可能已不存在该设备。也有可能是用来提示需要在此位置进行检修或更换设备。总之，见到叉叉应考虑到这一区域的设备可能存在问题或变更。
.

发表于 2024-7-8 15:15:13

使用道具举报

alltorest

| 显示全部楼层最后访问IP浙江省
【海川小学4年】 | 头衔: TA未设置

已绑手机 ★发布悬赏→ 发布(0) 承接(0/0)

可以看下图纸靠前的几张中的图例说明，一般那里会有注释。

发表于 2024-7-8 15:43:01

使用道具举报

hcer | 显示全部楼层最后访问IP辽宁省
【海川硕士一年】 | 头衔: TA未设置

已绑手机 ★发布悬赏→ 发布(0) 承接(0/0)

毛细管

发表于 2024-7-8 16:13:44

使用道具举报

阿白_ugUmK

| 显示全部楼层最后访问IP北京市
【海川小学3年】 | 头衔: TA未设置

已绑手机 ★发布悬赏→ 发布(0) 承接(0/0)

毛细管

发表于 2024-7-8 16:34:29

使用道具举报

温柔的郎楼主

| 显示全部楼层最后访问IP北京市
【海川小学4年】 | 头衔: TA未设置

已绑手机 ★发布悬赏→ 发布(0) 承接(0/0)

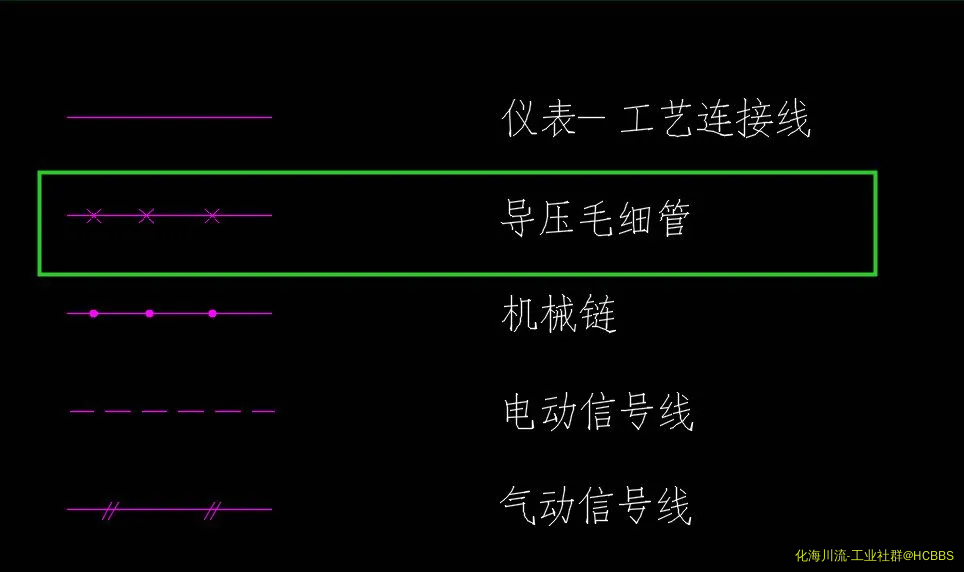

差压表嘛，表前后应该是毛细管或者是引压管，
也查了下资料，确实是差压毛细管的画法。
不辨不明啊！
感谢各位！！

发表于 2024-7-9 09:39:56

使用道具举报

我为了谁心碎

| 显示全部楼层最后访问IP陕西省
【海川初一】 | 头衔: 【煤气化+主管】

已绑手机 ★发布悬赏→ 发布(0) 承接(0/0)

工艺，仪表各类施工图例里面都有明确的标识

发表于 2024-7-31 10:49:31
