轴承隔离器结构图解

轴承隔离器：结构图解与功能解析

在现代工业的巨轮中，轴承隔离器（轴承保护器）扮演着至关重要的角色，肩负着保护轴承免受外界侵扰的重任。然而，在冶金、造纸轧辊、风机、泵等领域的旋转轴设备中，润滑油的渗漏现象如同顽疾，时常困扰着生产操作人员。随着设备的运转，润滑油渗漏现象逐渐加剧，如同细流汇聚成河，不仅影响设备的稳定运行，还迫使操作人员频繁添加润滑油，以维持油路的正常油位及油压。

大型旋转轴设备，尤其是大直径风机，其轴封处的漏油问题尤为突出。一些风机自投入使用以来，泄漏问题如同顽疾，久治不愈，既造成了经济上的浪费，又污染了环境，严重威胁着安全正常生产，成为亟待解决的科研课题。

传统的径向直通式迷宫齿形密封，虽以铝制合金为材质，却难以抵挡风机运行中的磨损。长期的高温环境与油脂侵蚀，加之检修更换的转子之间轴径存在的制造误差，使得密封牙顶部出现腐蚀或摩擦损耗，导致密封牙顶与轴面间隙增大，密封的截流效果降低，最终导致漏油。

为了解决这一难题，XM系列迷宫密封（轴承隔离器）应运而生，巧妙地取代了直通式迷宫密封。轴承隔离器分动静环，静环如同坚固的堡垒，安装于端盖之上，动环则依靠动环槽上装配的密封环过盈尺寸来抱住轴，随轴转动。动静环共同构成复合迷宫设计，动静环为高品质铝合金，动环驱动环为氟橡胶，它们共同编织了一张严密的防护网。

轴承甩起的时动环与轴同步运动，能阻挡大部分介质，少量介质进入迷宫腔内通过下端卸油孔回流到腔体。外端采用防尘设计，外端迷宫槽可阻止外部颗粒状物体或流体介质对轴承腔的污染。动、静环在设备运行时没有持续接触，不仅杜绝轴面磨损、无能耗也避免磨损发热造成升温。产品使用上能满足一台设备长达5年，无需频繁更换。

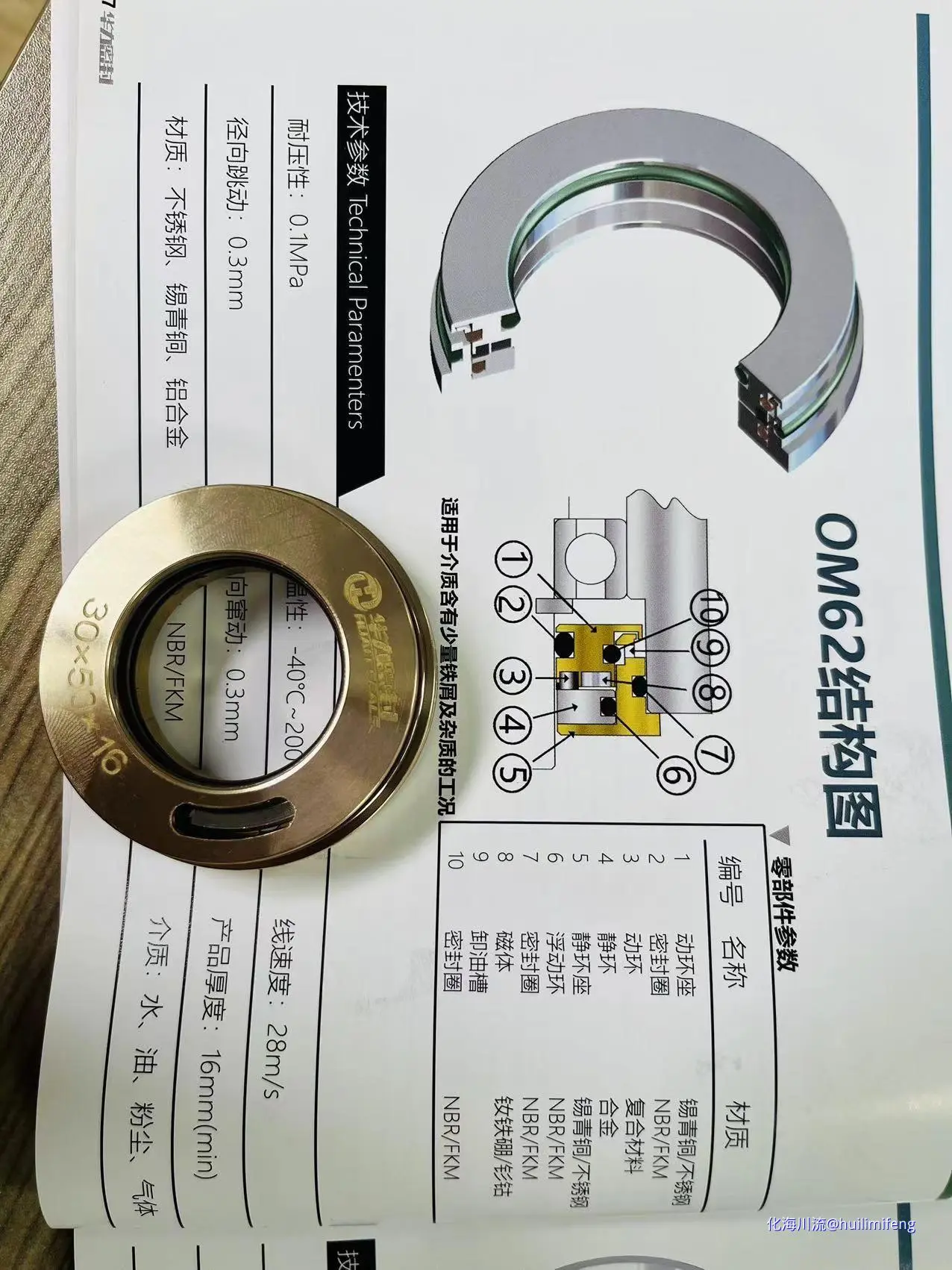

轴承隔离器的结构通常包括以下几个部分：

• 静密封环（Stationary Seal Ring）：这是一个固定在轴承箱或外壳上的环形组件，通常由耐腐蚀和耐磨的材料制成，如黄铜或不锈钢。静密封环上设有回油孔，以防止润滑油泄漏。

• 动密封环（Moving Seal Ring）：这个环是随轴一起旋转的部分，设计成与轴配合紧密。动密封环通常采用精密加工，形成一系列的迷宫通道，这些通道在轴的旋转下形成密封，阻止尘埃和液体进入轴承。

• 迷宫通道（Labyrinth Channels）：动密封环上的迷宫通道是轴承隔离器的核心部分，通道的深度和宽度经过精心设计，形成一个复杂的迷宫结构，能够有效地阻止空气、尘埃和水分进入轴承。

• 密封圈（sealing ring）它的主要功能是阻挡外界的灰尘、水分和其他污染物进入轴承内部。密封圈通常由弹性材料制成，如丁腈橡胶或氟橡胶，以确保其与轴承之间的紧密贴合。

• 回油孔和油道：静密封环上的回油孔与轴承箱内的回油系统相连，确保润滑油的正常循环和轴承的润滑。


XM系列轴承隔离器作为轴承保护的关键组件，其结构设计的合理性和密封性能的优劣直接影响到轴承的使用寿命和机械设备的运行效率。通过本文的结构图解和功能解析，我们可以更深入地理解轴承隔离器的工作原理和设计要点，从而在实际应用中做出更合理的选择。随着材料科学和制造技术的不断进步，未来的轴承隔离器将更加高效、耐用，为机械工程的发展提供更坚实的保障。

轴承隔离器是一种轴承保护装置，它通过静密封环、动密封环、迷宫通道、密封圈、回油孔和油道等部件组合而成，主要用于阻挡尘埃、水分和其他污染物进入轴承，保护轴承免受损害，确保润滑油的正常循环和轴承的润滑。轴承隔离器的设计合理性和密封性能的优劣，直接影响到轴承的使用寿命和机械设备的运行效率。
.
