这些仪表接线盒为什么放在上面

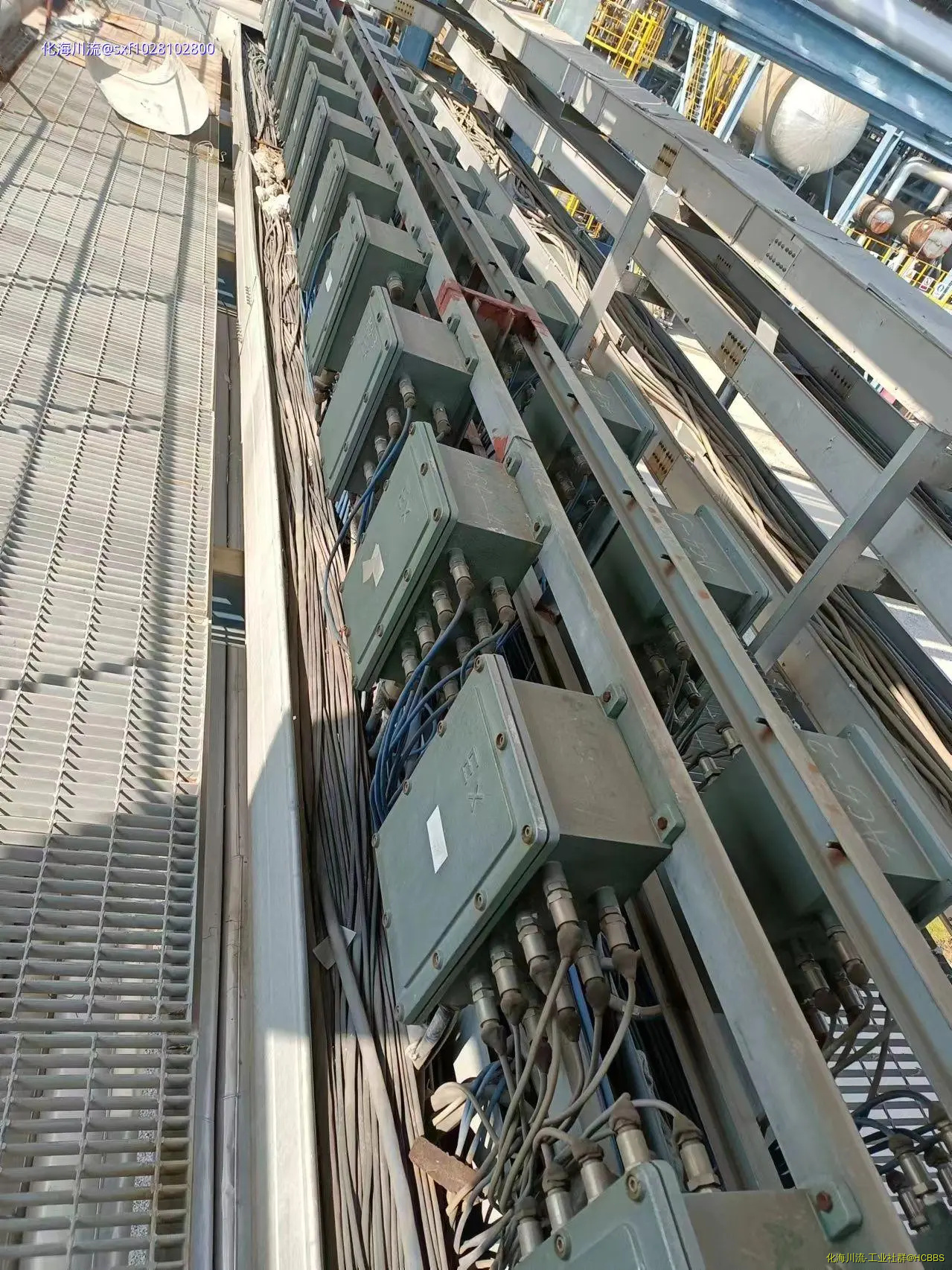

如图，在装置管排上方有许多这样的仪表接线盒，这些盒子是做什么用的？有知道的说说，谢谢

仪表接线盒用来放置和保护传感器或仪表的电气连接部分。放在上面主要是为了防止水分、灰尘进入，同时便于检查和维护。
.

这是中间接线箱，现场的检测仪表信号、阀门开/关指令和开/关反馈、阀门阀位调节信号和阀位反馈等信号汇入中间接线箱，然后通过主电缆去DCS或PLC柜

看着像中间接线箱，但是这么多.......我不确定了

得看你接的是什么设备，看图片箱子是防爆的，有可能现场很多组线接到一个箱子汇成一根多芯线或是通讯到中控室，也可能就是中间转接一下。

看着像中间接线箱，但是这么多.......我不确定了

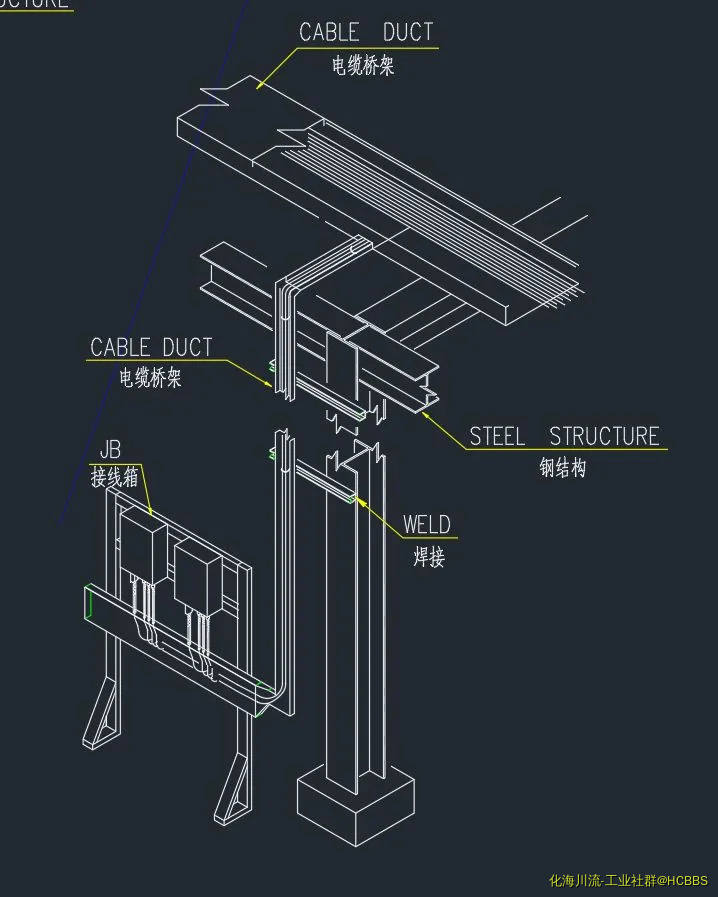

中间接线箱 ，设计安装放在集中放在桥架边上了，有利于巡查，维护。

hanhaigang128 发表于 2024-3-28 11:25
这是中间接线箱，现场的检测仪表信号、阀门开/关指令和开/关反馈、阀门阀位调节信号和阀位反馈等信号汇入中 ...

学习了

看图片是仪表接线箱，一般为了节省项目建设成本采用中间接线箱自仪表机柜间拉主电缆（多芯一般12*2*1.0,6*2*1.0,8*2*1.0）到接线箱后使用分支电缆1*2*1.5,1*3*1.5等再去仪表这样省电缆成本。图中没有看到主电缆进线口，我们装的一般是下进下出你这里只看到细电缆看起来是分支电缆。
其次看箱子上有EX标识整体成型应该属于隔爆型接线箱，但有几个问题第一分支电缆不像是铠装电缆，进线没有挠性管电缆没有机械防护。第二箱子是隔爆型电缆裸进线应该使用挠性管加防爆电缆密封接头的形式或者铠装电缆加铠装电缆格兰头的形式才能起到防爆密封的作用。你这里没有，仪表施工规范要求仪表电缆从槽架侧梆开孔加穿板接头使用镀锌管或者分支桥架你这里没有直接从桥架上面进箱子了，少了主桥架盖板还。

还有你接线箱讲道理防爆肯定是假的

看着很不规范啊

仪表中间接线箱，一般布置在装置现场侧，通常为一入多出，可以大量节省进DCS系统的电缆。接线箱根据信号或电缆类型是要区分的，本安信号、补偿信号、220电源等宜单独设置。

fjw3081585 发表于 2024-4-12 10:12
看图片是仪表接线箱，一般为了节省项目建设成本采用中间接线箱自仪表机柜间拉主电缆（多芯一般12*2*1.0,6*2 ...

裸进线是使用防爆密封加紧接头或绕性管，起到防爆作用的时前面夹紧电缆的胶圈，室外很少用绕行管且这里不存在有坠物，绕性管主要是为了电缆保护，室外用容易进水，他照片里这个就是密封加紧接头，怕进水塞了防爆胶泥而已，而且室外两层桥架室外还少有盖盖板的，与项目切换快慢有关

我想在车间里弄接线箱。
方案：
采用二根24*1电缆进，分出24根信号线出。
分为四种信号，还有一种是电源接线箱。
模拟量输出接线箱：二根24芯*1进，24根2*1出。这样浙大中控，DCS机柜侧可以连接6个模拟量输出卡件，连接24路模拟量输出点。
模拟量输入接线箱。输入二根24*1的多芯信号电缆，还有一根2*4.0的24V直流电源线。当模拟量输入为DCS配电时，采用2*1.0的电缆输出，如果DCS不配电，采用独立供电，24V直流输入分成12组接线端子，正极配1A保险，采用4*1.0电缆，2芯接信号，2芯接24V电源。
开关量接线箱：采用二根24*1.0电缆进，其中16芯为开关量输出，32芯为开关量输入，一般车间用在切断阀上，一个切断阀为一个输出，2个反馈，这样一个接线箱可以为8个切断阀服务。采8根4*1.0信号电缆。如果是在配电房里，就不需要防爆接线箱，但这里是16芯输入，32芯输出，因为一个电机是二个用于启停，一个反馈。
还有电源箱：里面装有2个10A*24V电源，装有电源开关，分为二个部分，另一部分为接线部分。当电源开关切断后，接线部分失电。接线部分有多个输出口，可以为模拟接线箱要独立供电的仪表供电。同时也可为其它现场24V仪表供电，如电子秤，反应釜视盅灯。

接线箱，分支电缆和主电缆连接的地方，分支电缆连接各类仪表，主电缆连接控制室的接线柜进入控制系统。

楼主发的那图有点不妥，桥架上盖板没盖。
不知可否把接线箱部分做成一个类似于桥架的通道，底部加上盖板，上面防爆箱接头处也加上U形盖板，然后二头与桥架相连。

._eQ3qV 发表于 2024-6-20 08:36
裸进线是使用防爆密封加紧接头或绕性管，起到防爆作用的时前面夹紧电缆的胶圈，室外很少用绕行管且这里不 ...

如果采用铠装电缆这种连接方式没问题，但照片中一眼不是铠装电缆。其次使用铠装电缆要使用专门的铠装电缆密封接头，他照片里也看不出是。最后室外桥架一般情况都是有盖板的。还有本安电缆和非本安电缆存在混接进入接线箱是不合规的。接线箱上有EX标志。但接线箱看起来不正规

这是防爆的，肯定是有线路在这边转接了

我大胆的猜测一下，这个位置曾经着过火或者其他原因导致电缆损坏了，用了很多这样的箱子做了连接。如果是中间接线箱的话，我感觉这个做的有点差了。

如果是仪表信号电缆，可以不用铠装电缆，如果是动力电源，必须要用铠装电缆
