【海川设备猜猜看】这是什么设备的构架？

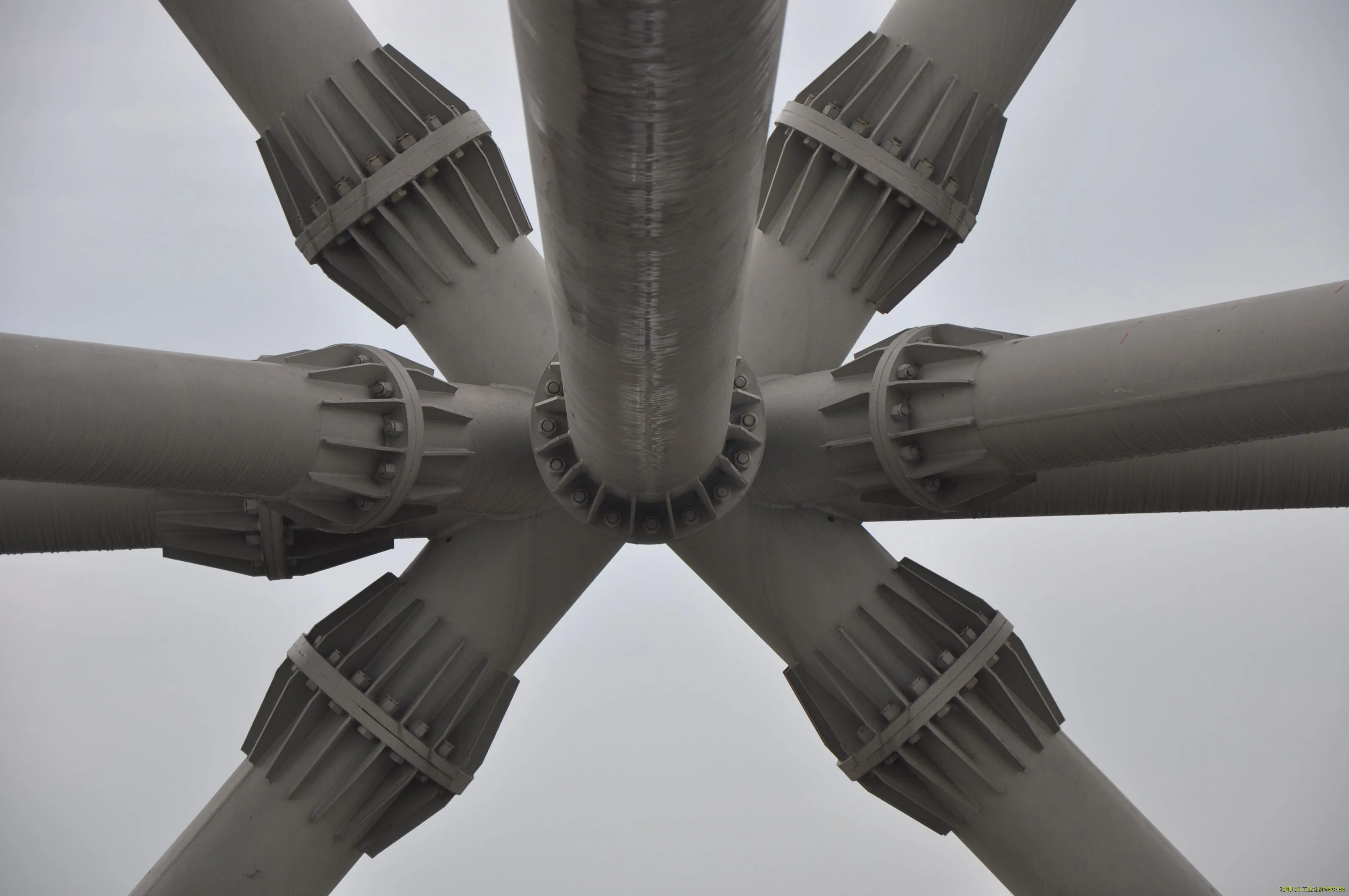

这是什么设备的构架？

像是建筑支撑屋面用的钢结构，不是管道。在天津国家会展中心见过类似的结构。

疑似良民 发表于 2023-1-6 10:27
像是建筑支撑屋面用的钢结构，不是管道。在天津国家会展中心见过类似的结构。

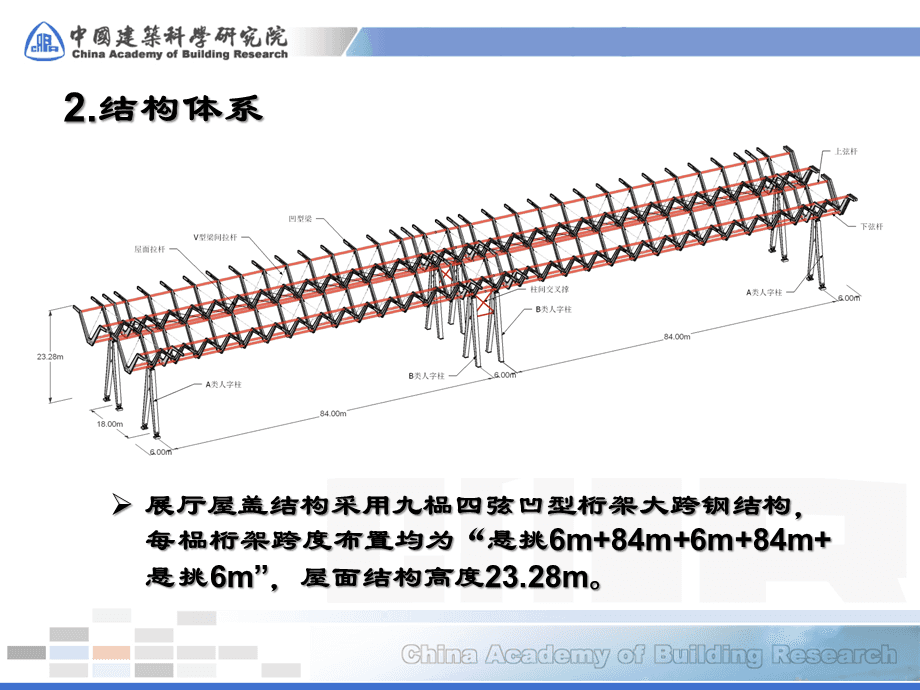

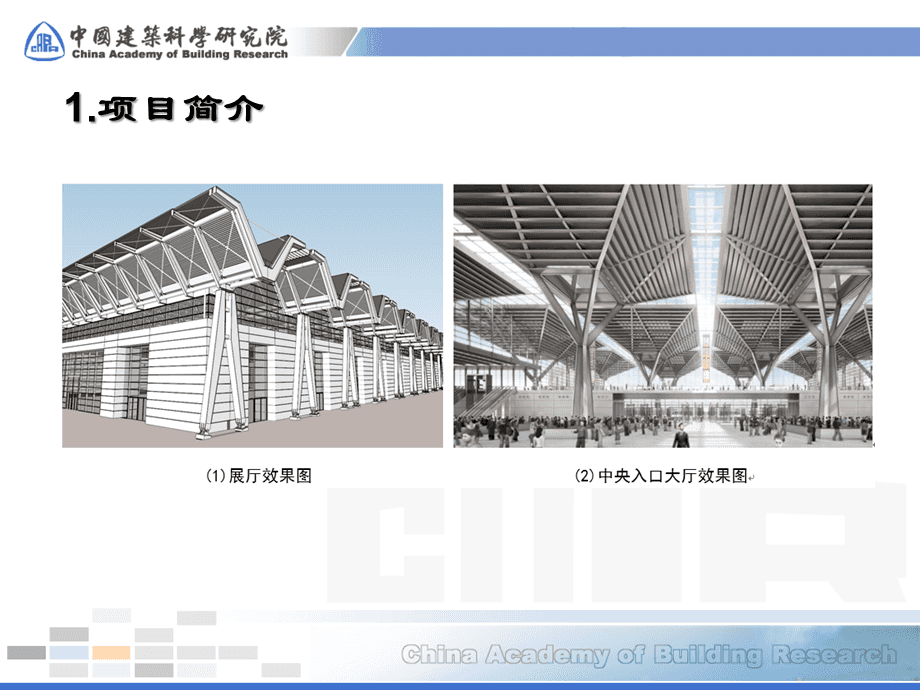

天津国家会展中心是凹型梁横向联结、H钢焊接的结构形式，与1楼图片中的管阀结构不同。

额，这个真的是管道？真的见识了，我一般宁可做个母管挨个分开，也不会搞成这样，交叉焊缝太多了。
可能是我记错了，不是在天津国家会展中心看到的。刚才查了下，这个图片有点类似管桁架的连接节点。是一种用钢管制作的钢结构支撑结构。

疑似良民 发表于 2023-1-6 14:00
额，这个真的是管道？真的见识了，我一般宁可做个母管挨个分开，也不会搞成这样，交叉焊缝太多了。
可能是 ...

飞机场的钢结构吗？？

疑似良民 发表于 2023-1-6 10:27
像是建筑支撑屋面用的钢结构，不是管道。在天津国家会展中心见过类似的结构。

【海川设备猜猜看】系列2023年持续更新中，欢迎各位海友踊跃参与！
https://bbs.hcbbs.com/thread-2079686-1-1.html
(出处: 海川网-化海川流)

沙漠里的游鱼 发表于 2023-1-7 19:39
飞机场的钢结构吗？？

当然是石化装置上的喽。

应该是火炬塔架的杆件连接

天花板的样子，或者叫龙骨，专业点叫桁架。

xinht1 发表于 2023-1-11 17:39
天花板的样子，或者叫龙骨，专业点叫桁架。

桁架结构一般是板式连接。

没见过，请楼主公布答案

很有深度

老张藤 发表于 2023-1-12 08:53
没见过，请楼主公布答案

答案：

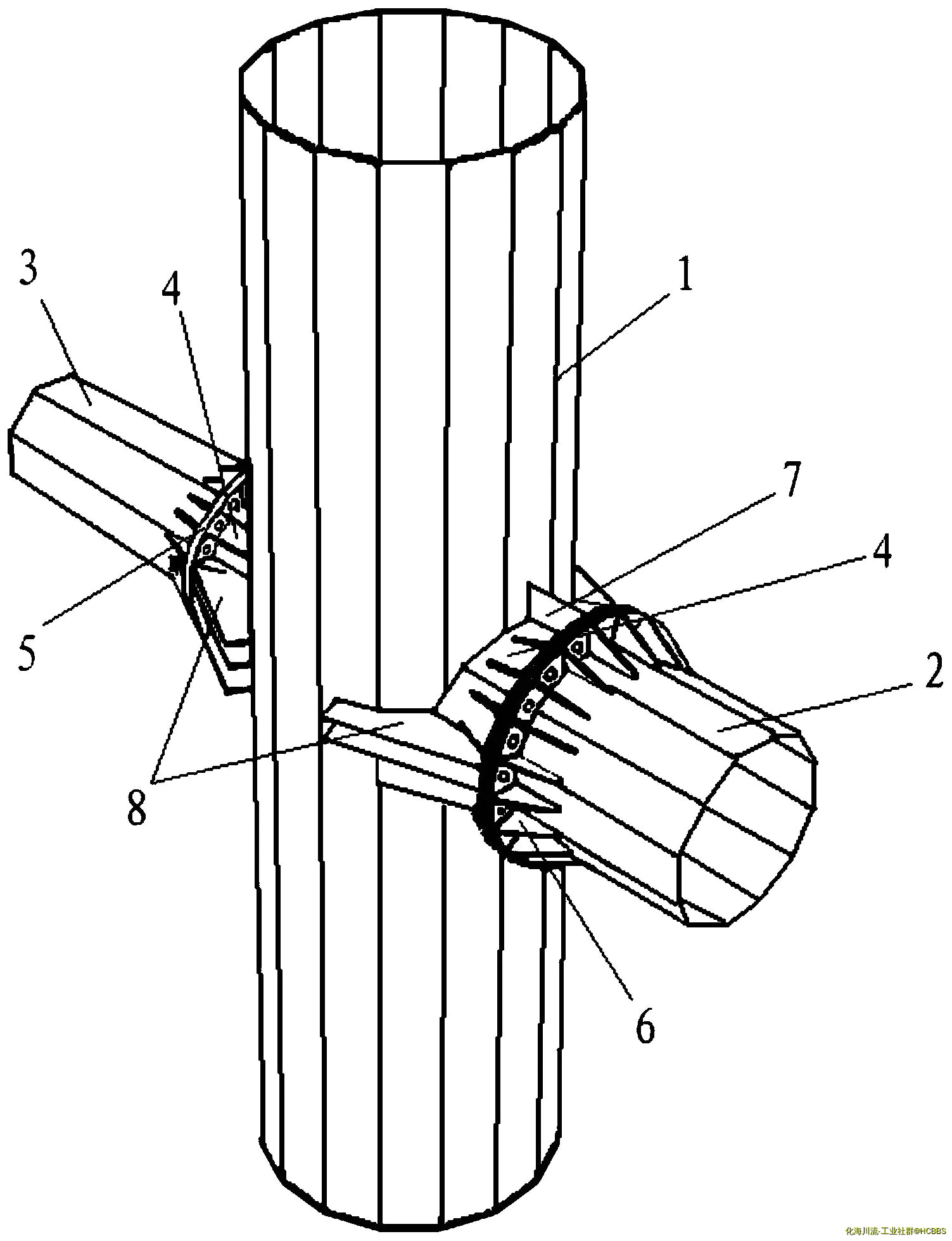

8楼@穷理格物  是对的，火炬塔架的杆件。@沙漠里的游鱼 @梦欢 @xinht1 @疑似良民

智者明 发表于 2023-1-15 19:09
答案：
8楼@穷理格物  是对的，火炬塔架的杆件。@沙漠里的游鱼 @梦欢 @xinht1 @疑似良民

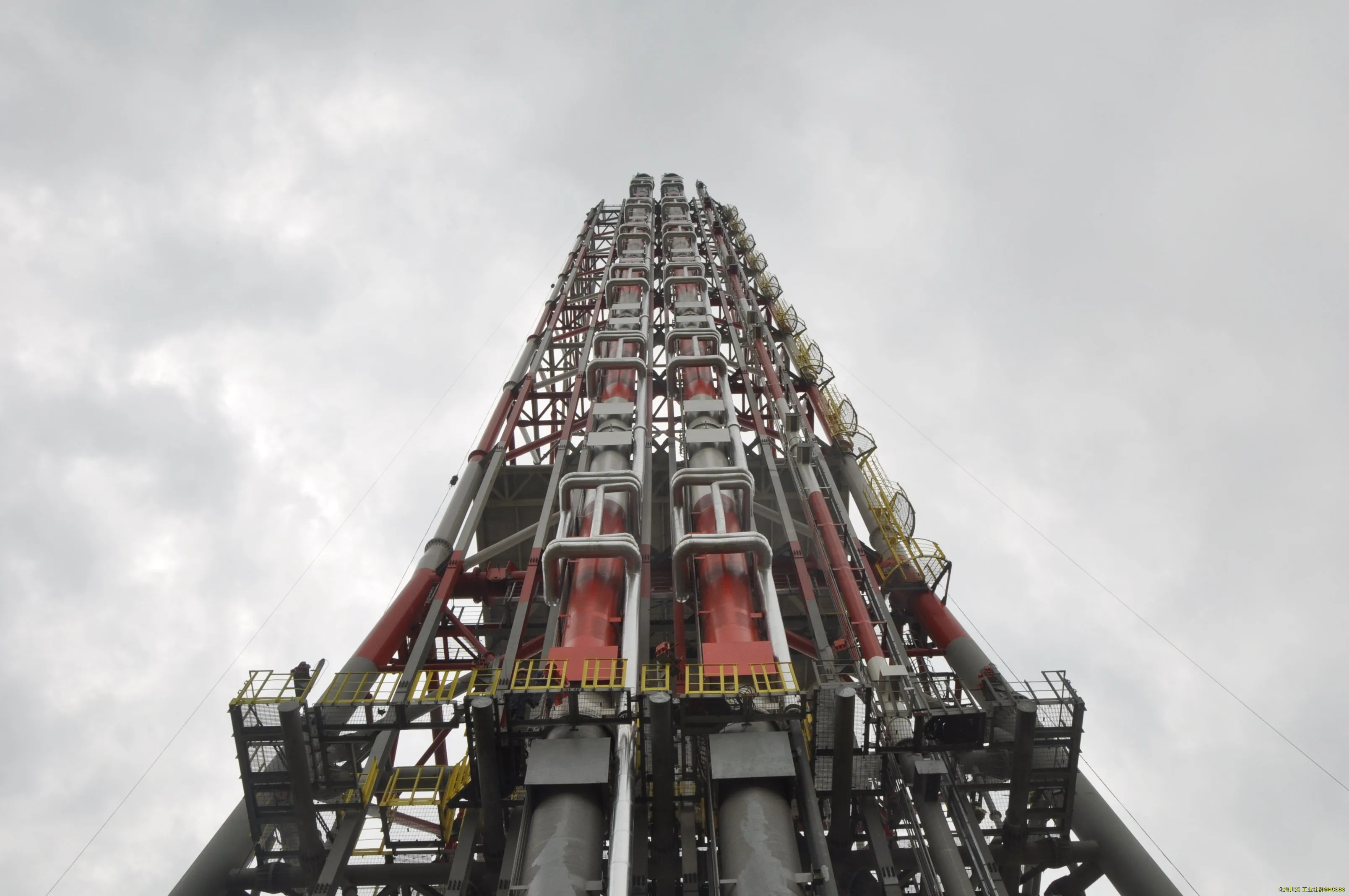

大家可能发现这与传统的高架火炬塔架的结构不太一样（火炬筒怎么在塔架之外 ？），没错，这是一款可拆卸高架火炬。

智者明 发表于 2023-1-15 19:09
答案：
8楼@穷理格物  是对的，火炬塔架的杆件。@沙漠里的游鱼 @梦欢 @xinht1 @疑似良民

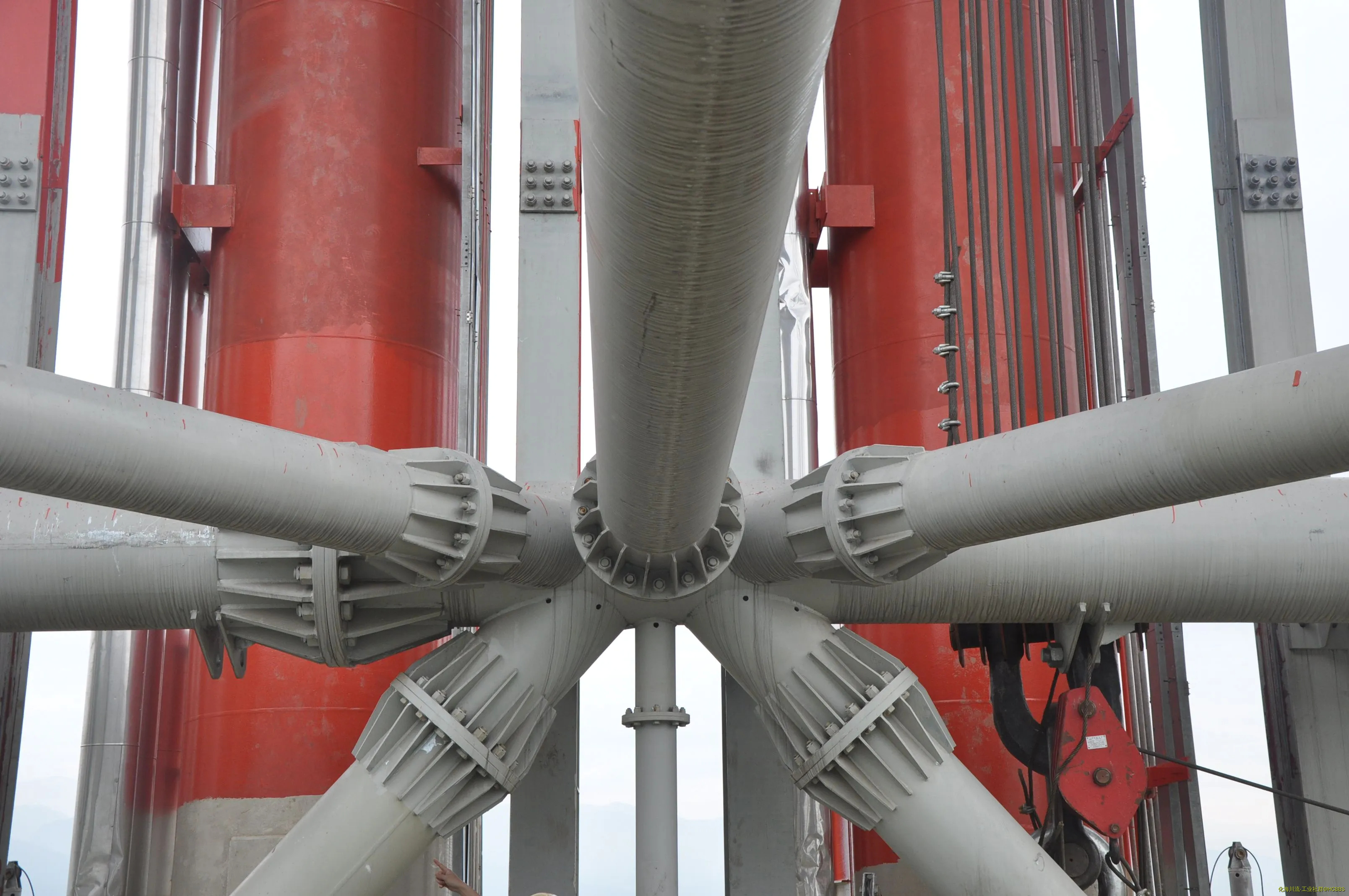

感谢分享，请教个事情，13楼这张照片，右边有个吊点挂着滑轮组，这个可以理解，但是杆件连接点正下方这根管道是做什么的，感觉不像是承受结构力的，太细了，反而有点像管道。

疑似良民 发表于 2023-1-16 08:45
感谢分享，请教个事情，13楼这张照片，右边有个吊点挂着滑轮组，这个可以理解，但是杆件连接点正下方这根 ...

这根细杆件还真不知道是啥作用。

疑似良民 发表于 2023-1-16 08:45
感谢分享，请教个事情，13楼这张照片，右边有个吊点挂着滑轮组，这个可以理解，但是杆件连接点正下方这根 ...

【海川设备猜猜看】系列2023年持续更新中，欢迎各位海友踊跃参与！
https://bbs.hcbbs.com/thread-2079686-1-1.html
(出处: 化海川流-海川网)

像时一种法器

火炬

智者明 发表于 2023-1-15 19:13
大家可能发现这与传统的高架火炬塔架的结构不太一样（火炬筒怎么在塔架之外 ？），没错，这是一款可拆卸 ...

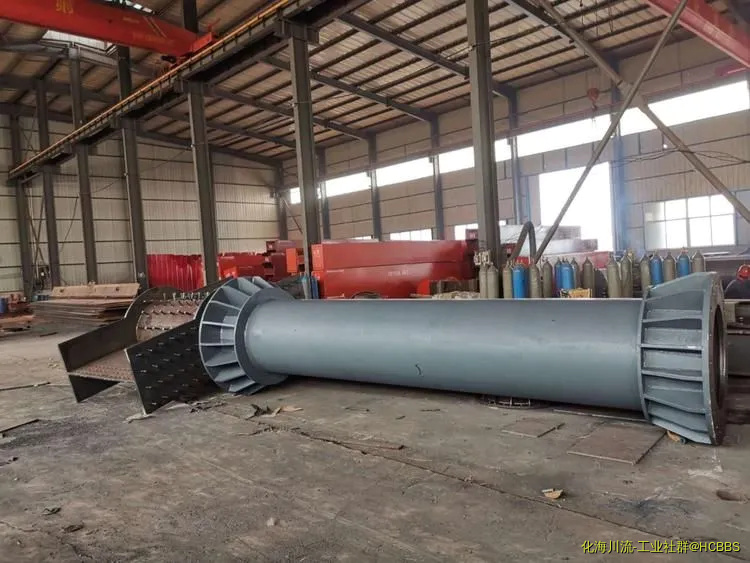

可拆卸火炬，先安装塔架，然后火炬导轨，最后安装火炬。在设计的时候就会提供火炬扳起卷扬机和提升卷扬机。航空障碍灯也是手摇式卷扬机。塔架安装时候分段或者分模块安装。火炬筒节、附塔管线、包括电气仪表的穿线管工厂制造好，然后分段。这个其实也是模块化安装的一种体现。
