涡街流量计原理

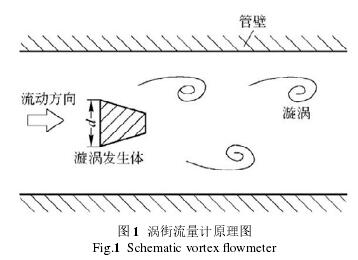

　　涡街流量计又被称为卡门涡街流量计、漩涡流量计，是应用卡门涡街原理制造的一种流量测量仪表。仪表测量管里安装一个发生体，当介质流过发生体，会在发生体后产生漩涡，漩涡的频率f和介质的流速v成正比，通过对频率的检测，达到测量流速的目的。涡街流量计原理图，如图1所示。


登录/注册后可看大图

涡街流量计计算公式如下：f=st*v/d
（f：频率Hz；st:斯特劳哈尔系数,无量纲；v:流速，单位m/s；d:漩涡发生体宽度，单位m）
　　st是是斯特劳哈尔系数，是雷诺数的函数。当雷诺数Re>2*104<7*106时，可认为一个固定的常数。因此，通过检测频率f，就可以检测到流速v，流速v检测到后，就可以通过公式计算介质体积流量或质量流量了。
体积流量计算公式：q=v*A（q:体积流量、A管道截面积）
质量流量计算公式：Q=3600*v*A*ρ（Q：质量流量；ρ:介质密度）
