某炼厂公用工程系统的外供循环水泵，11日早上发现轴承箱非联端端盖脱落，中午解体发现问题是轴断了。

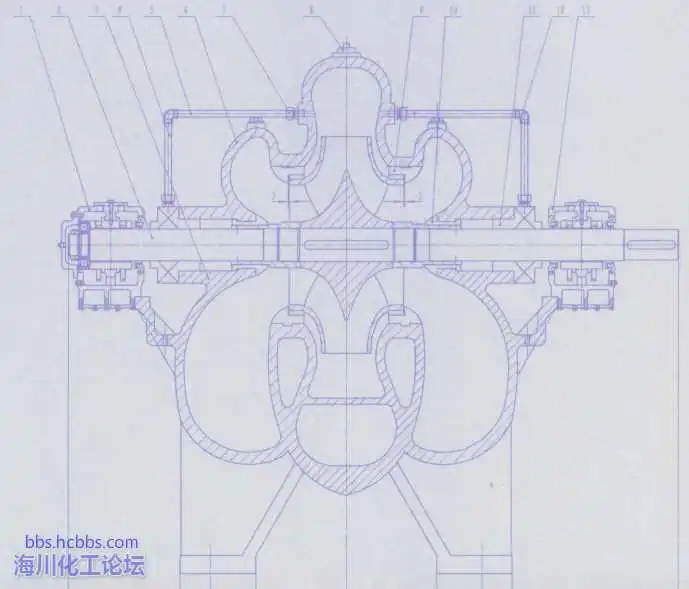

该泵为水平剖分型，双吸式离心泵，型号28SH60-6，流量4000m3/h，扬程52m，转速990rpm，轴功率666kW，电机功率800kW，叶轮材质316L，轴材质2Cr13。故障图片如下：1.叶轮侧断痕

叶轮侧断痕

2.联轴器侧断痕

联轴器侧断痕

3.转子断成两截

断成两节

目前泵轴没有配件，请问该情况如何处理，如何追溯问题原因？

是不是周原来有伤

sy506304 发表于 2017-1-11 15:17
是不是周原来有伤

间歇运行2年多，三台泵开二备一，一直没解体过，也没发现有伤。

轴承瞬间卡顿造成，而且你再找不到原因，我们之前就是因为这个问题靠背轮被拧断。

怎么会先发现轴承盖脱落，不是运行过程中突然断的吗？口环什么的就没有碰擦？断的地方在轴肩处，外有轴套。作为外行看，这个断面好像不是一次形成的。有可能原来或某个时刻有裂纹了，逐渐断开的。

这个得要多大的力啊

浩月 发表于 2017-1-11 15:52
怎么会先发现轴承盖脱落，不是运行过程中突然断的吗？口环什么的就没有碰擦？断的地方在轴肩处，外有轴套。 ...

断裂应该是有个过程的，再说轴上那么多零件呢，即使断了也不可能bangji一下飞出来滴！

mmwan01 发表于 2017-1-11 15:49
轴承瞬间卡顿造成，而且你再找不到原因，我们之前就是因为这个问题靠背轮被拧断。

有什么具体依据吗？

丁建2016 发表于 2017-1-11 16:02
这个得要多大的力啊

高压电机800kW，光电机将近6吨。

cyang99 发表于 2017-1-11 16:07
有什么具体依据吗？

运行周期长且轴承磨损。滚珠和滚珠有触碰

mmwan01 发表于 2017-1-11 16:19
运行周期长且轴承磨损。滚珠和滚珠有触碰

我觉得泵轴的剪切应力，就靠滚动轴承应该抱不住。另外滚动轴承一旦不发生滚动摩擦，载荷作用下将造成大量热，轴承箱跑套或者保持架烤化应该紧前现象，直接短轴难以想象。

这个问题很复杂的，断裂处为轴肩，本身就是受剪切力比较大的地方。
多是由于轴套与叶轮间泄露对轴肩那块造成腐蚀（脱铬或氢脆），当达到一定程度轴就断了。
要是轴承抱死，我觉得会更惨一些~~

三台泵同型号吗？

看断口属于典型的疲劳断裂，首先是转子出现裂纹，以后在转子振动、工况变动等因素引起的周期性作用力作用下裂纹不断发展，轴有效截面积不断缩小，最后某一冲击性载荷作用下突然断裂。
转子首次出现裂纹原因包括制造缺陷、应力集中、腐蚀。
根据图片发现叶轮吸入异物，进入泵腔，导致水泵出现不平衡振动，在水流、离心力作用下异物沿叶片径向移动，由于运行人员发现不及时，以致最后异物及口环与密封环发生严重动静碰磨转。子出现强烈振动，转轴断裂。

cyang99 发表于 2017-1-11 16:06
断裂应该是有个过程的，再说轴上那么多零件呢，即使断了也不可能bangji一下飞出来滴！

轴传递扭矩，还承受径向力，断了泵立马趴窝。如运行中突然断的，转子和壳体无碰擦，也是很好的结果了。可能恰恰因断面不规则，转动过程发生了轴向位移（非驱动端轴承盖掉了），导致断裂2个部分隔离开来，即使电机带着联轴器这部分轴转动，叶轮那段还是静止的。

gjn1970 发表于 2017-1-11 17:01
看断口属于典型的疲劳断裂，首先是转子出现裂纹，以后在转子振动、工况变动等因素引起的周期性作用力作用下 ...

这个解释更合理些，图片上有异物吗？检查轴承，联轴器处，排除轴承问题和对中问题。叶轮口环怎么有黑色？

没看出有疲劳损伤的痕迹，到时从断口来看轴径截面受扭力屈服变形后的情况来看，存在较大范围的脆性断裂，与调制后的轴材质屈服变形的情况不相符。
可联系一下检验单位做一下端面分析。大功率机泵，因启泵时启动扭矩较大，长期受到交变载荷，出现疲劳裂纹属经常，为避免此现象可进行材质升级。如果轴材质不达标或调质不好很容易导致达不到平均使用寿命这种想象。
从照片来看，这泵轴命短也属正常，循环水泵含杂质也太多了，这转子像是从焦粉里拿出来的。
加强一下水质管理吧

浩月 发表于 2017-1-11 17:20
这个解释更合理些，图片上有异物吗？检查轴承，联轴器处，排除轴承问题和对中问题。叶轮口环怎么有黑色？

第三张照片上端，叶轮内那个圆环状东西看见了没，很大的

xlxuiin 发表于 2017-1-11 16:40
三台泵同型号吗？

嗯，同型号的。

收到，进行学习！
