【Y2025】仪表施工图（详细工程设计）审查的内容及注意问题

附件是：仪表施工图审查的内容及注意问题。

非附件文本内容，供参考。
自动化仪表工程设计人员，按照国家、地区规定的工程建设方针政策、设计规程、规范标准，结合工程建设地点的有关资，如地质、地貌、水文、气象、交通、能源、资源等条件及建设项国、业主提出的具体要求和建议，在批准的初步设计或扩大初步设计的基础上，运用制图学原理，采用因家或行业统一规定图例、符号、字母、代号、线型、数字、文字，绘制出一系列图纸来表示拟建项目中仪表设备安装位置、仪表管道、仪表线路、敷设方式和走向，以及与其他专业(如电气、工艺设备、管道等专业)之间互相关系及其实际形状、尺寸、规格、型号、材质的图样，并进行安装施工和核算造价的整套图纸和必要的文字说明文件等，称为自动化仪表工程施工图(简称仪表施工图)。

非附件文本内容，供参考。
仪表施工图是仪表安装中，用来表达和交流技术思想的重要工具。设计人员用它来体现设计构思，施工人员用它来进行安装施工，使用单位人员依据它来指导使用、维修和管理等。工程预算人员用它来核算工程造价，所以人们通常把仪表施工图称为仪表工程的通用语言”。每一项工程仪表安装施工图，不仅给上述人员使用，而且还要供给工程建设各有关部门(如业主的上级单位，工程所在地的规划部门，档案文献管理部门等)使用，因此，一般要复制出较多的份数，由于复制出来的图纸多为蓝色，所以习惯上又把施工图称作蓝图”。

非附件文本内容，供参考。
施工图是工程建设各有关方面的“工程语言”，以及保存时间长久。所以，施工图必须准确、工整、简洁、清晰整齐，各有关部分必须前后统一，无矛盾。所有图例、符号、代号，应符合国家有关规定和要求。

非附件文本内容，供参考。
设计说明处于整套图纸的中心位置。凡在图纸上无法表示出来，而又必须使施工者了解的一切技术、质量、安全方面的问题，需要交代的所有事项，一般都需用文字加以说明，而设计说明也正是设计人员充分表达其设计构思、设计原理的集中体现仪表专业施工图说明，没有统一的标准格式，因各工程项目具体情况不尽相同，有时差异较大。

非附件文本内容，供参考。
设计说明交代的事项多寡不但一般情况下设计说明包括下列内容。
①设计依据，设计文件的组成，批准机关，设计依据的有关工程合同，上级批准的文件等
②设计范围，本项工程的设计范固、合同、内容、供货范围等，尤其在中外合资或引进项目设计时，更要明确设计划分原则，中、外各方的设计范围等。
③明确执行规范标准的名称。
④明确工程性质：新建工程，扩建工程，或改建工程
⑤施工要求，本工程的特点，施工中技术要求等。
⑥施工中安全、质量方面的要求，注意事项等。
⑦专业分工，专业施工配合问题。
⑧需要交代的其他问题。

非附件文本内容，供参考。
平面布置图习惯上简称平面图,是仪表施工图最全面、最具体反映出全局性安装内容的图纸。有仪表设备平面布置图、仪表电缆槽平面布置图、仪表管道平面布置图、仪表线路平面布置图等。
总之确定安装位置、走向、敷设高度等都需用平面图来表示。
平面图中三要素是平面尺寸、图纸比例和标高

非附件文本内容，供参考。
仪表系统图是按仪表系统划分,表示仪表系统整个情况的图纸,一般有仪表系统图、气源供气系统图、仪表件热系统图、接地系统图等,反映组成仪表系统的仪表设备、仪表材料等构造系统的情况。

非附件文本内容，供参考。
仪表回路图，是反映仪表回路组成的图，按仪表位号系列，反映检测和控制回路中由哪些仪表设备组成，及它们之间构成回路的连接关系。通过回路图很方便地了解整个回路情况。

非附件文本内容，供参考。
原理图要了解组成仪表检测、控制、联锁报警系统的控制原理，了解其内在的组成系统的基本原理它们按照哪些控制原理工作，輸人、输出之间的关系，有什么控制规律等，均需通过原理图来掌握。（逻辑图、顺控图）

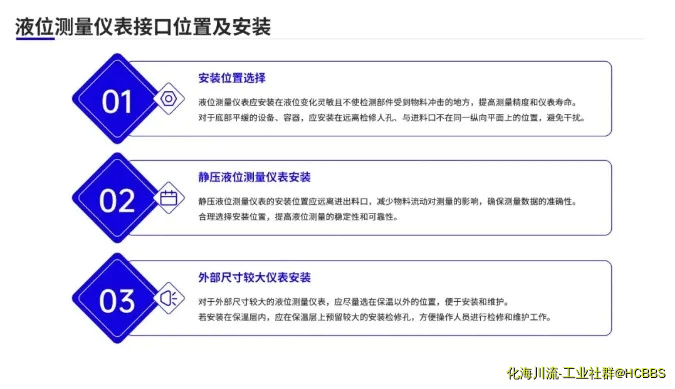

非附件文本内容，供参考。

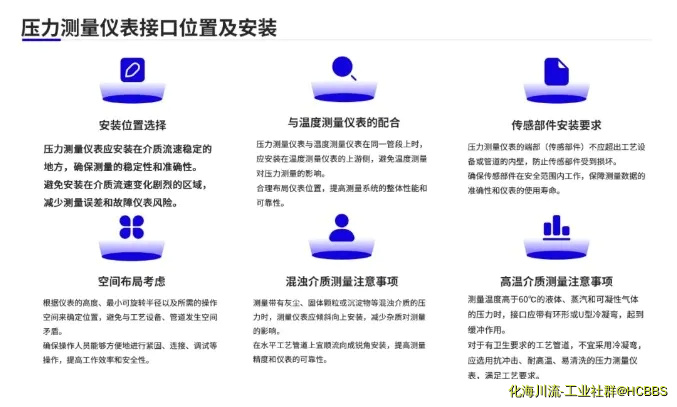

非附件文本内容，供参考。

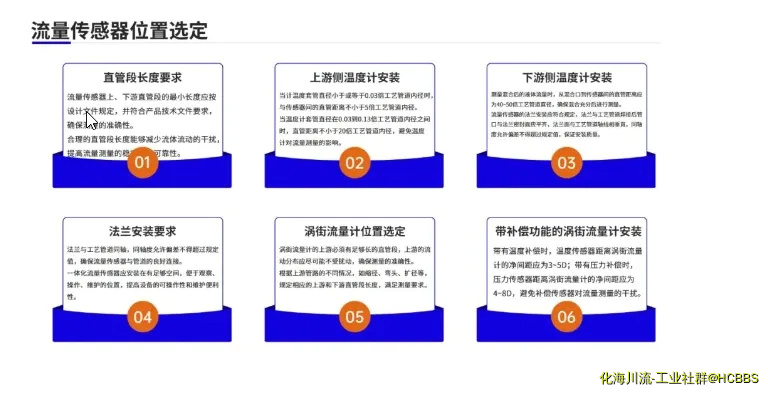

非附件文本内容，供参考。

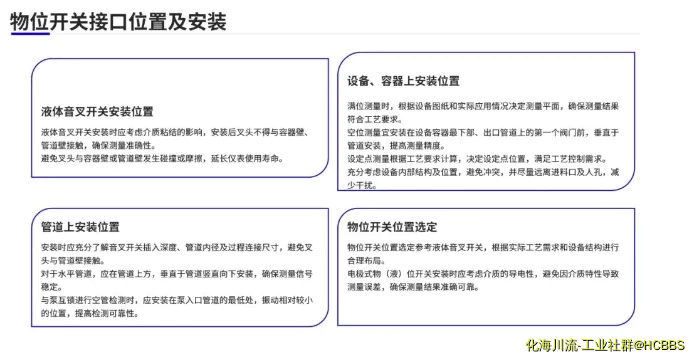

非附件文本内容，供参考。

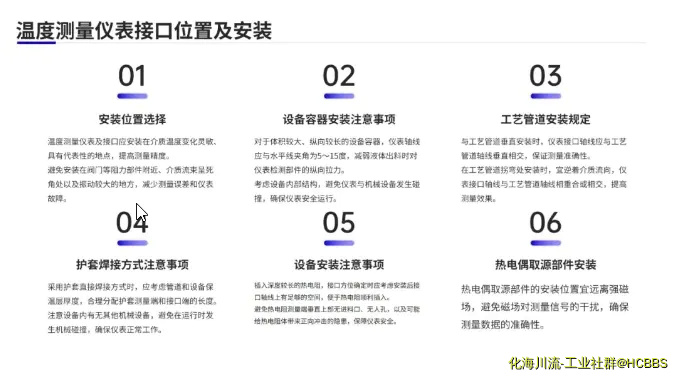

非附件文本内容，供参考。
