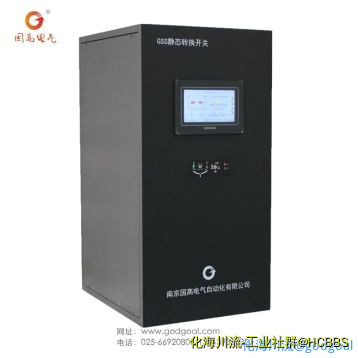

在很多重要场合,负载的用电可靠性十分重要。为了提高负载的用电可靠性,一般供电系统都采用双电源供电,如双路市电、一路市电加一路UPS。然而更加可靠的方法是采用双 UPS供电,如很多厂矿企业计算机系统、综合商业IDC机房、银行的营业网点、电信、移动、 电力系统中很多重要负载等都采用这种供电方法。对于双电源而言,如何安全、快速、有效地切换直接影响负载的用电可靠性,尤其是很多设备可接受的停电时间极其苛刻,现有的方法就是在负载侧加装ATS,STS双电源开关,但是市面上要求停电时间不能超过10ms,有的甚至要求5ms,面对这种要求,普通的ATS等机械触点是无法担当此任的,对于输入端电压的过载能力,可靠性以及输入过、欠压,输出过、欠压,过温、过载等保护功能是远远不够的。南京国高电气自动化有限公司综合多年电力切换的现场经验打造出GSS系列静态开关,该系列分为单相和三相系统。如下图1
1
该静态切换开关能够对主、备交流电网的供电品质进行动态跟踪,在常用电源出现晃电、停电、低电压过电压等情况时,静态切换开关切换备用电源到负载,整个切换过程静态,切换速度快,当检测到系统关键元件或者IGBT出现故障时自动投切到旁路,并报警。
1.通过改变过去设计思路只进行IGBT控制切换或者不考虑IGBT损坏时系统运行方式、用静态切换的电源保障的立体思维构建系统,用较成熟的硬件搭配优化的控制软件实现较高的技术指标
2.失压检测采用软件硬件结合,使得电压的合格阈值和不合格阈值都能得到快速和精准的保障,与传统的检测手段相比,具有较大提升,系统造价成本低廉,非常适合工频环境对交流信号的快速精准识别。
3.智能切换控制模块,结合IGBT控制模块对IGBT的导通控制,对输入输出的参数进行动态采集,硬件可靠,失效措施完整,软件通过多种工作模型的架构,对系统状态进行自动识别和控制,切换前识别,切换控制后闭环跟踪,系统实时性好,稳定性高。
4.冗余的旁路控制技术,系统的可靠性往往体现在失效措施上,本开关具有强大的诊断功能,通过对回路的快速诊断,尤其是IGBT关不掉,或者合不上的时候,及时采用旁路系统进行系统可靠供电,大大提高系统的可靠性。
以双电源快速切换的需求为出发点,针对需求侧的行业标准进行重构设计,具有系统智能化程度高,系统兼容性强,产品稳定性强,以及能有效的对输入电压进行快速掉电检测,快速切换,并可对输入电压的过压欠压,对输出的过压,欠压,过温,过载进行保护,适用于一市电一UPS,两市电,两路UPS等多种系统场合,同时对于产品有体积小,安装灵活,长期可靠等优势,对于维护环保方面具有很高的价值。
本三相静态切换开关目的是通过以下系统模块实现的:
一种交流柔性切换柜,该切换柜分为A失压快速检测,B智能投切控制,以及C 大功率IGBT智能控制几个部分,其特征在于:
A,电压快速检测,通过软件采集交流电压,计算正常电压,同时采用交流硬件比较器,对交流信号进行追踪,当交流信号低于预设门槛时,交流硬件比较器触发系统进行软件比对,通过硬件的触发加速失压识别,比只通过软件采集计算要快的多,正常的失压可以在2毫秒左右进行识别,正确识别后,将识别结果通知到智能投切控制模块。
B,智能投切控制模块,记录主电、备用电源的工作参数,形成当前工况状态,故障旁路等,其原理A模块进行交流采集和失压信号提取,控制C区IGBT进行关断和打开,诊断出IGBT故障时自动起用旁路导通,并发设备异常信号。
C,IGBT智能控制模块,用来接收智能投切控制模块的命令,完成可靠的开关切换,把模块工作状态及时反馈给投切控制模块,当模块出现异常时,及时通知智能投切控制模块。
工作过程如下:见下图2
1、正常供电时常用电和备用电都在合格的电源范围,K1\K2\Q1\K5闭合,Q2\K3\K4断开,由常用电对负载进行供电,当常用电出现过压、欠压、过频、欠频时,而备用电正常时,电压快速检测模块对电源进行快速识别,跳开Q1合上Q2,然后延时跳开K1,完成一次正确的投切控制。其中对Q1和Q2的控制有IGBT智能控制模块配合投切控制模块完成。
2、当正常供电电源恢复后,经可靠的延时,主控模块B发出分Q2合Q1的命令,完成供电的自动恢复。
3、当检测到Q1或者Q2任何的故障,切换控制模块起动旁路回路K3或K4,维持正常供电并声光报警,当K1\K2\K3\K4\K5的任何一个状态异常时,系统诊断出并报警。
图2
交流静态切换开关,它适用于阻容性负载的数据中心和控制系统,不适合于电机或变压器前端的感性负载。该静态切换开关能够对主、备交流电网的供电品质进行动态跟踪,在常用电源出现晃电、停电、低电压过电压等情况时,静态切换备用电源到负载,整个切换过程静态,当检测到系统关键元件或者IGBT出现故障时自动投切到旁路,并报警,具有输入过、欠压,输出过、欠压,过温、过载等保护功能,搭配标准RS485-MODBUS规约系统智能化程度高,系统兼容性强,产品稳定性强,以及能有效的对输入电压进行快速掉电检测,适用于一市电一UPS,两市电,两路UPS等多种系统场合,同时对于产品有体积小,安装灵活,长期可靠等优势,长期适用于数据中心和控制系统中,作为双电源切换的一个重要模块。
