CAD电气制图：CAD软件中设备布置技巧

在使用国产CAD软件进行CAD电气制图的过程中，进行强电平面设计的时候会需要设备布置，那么具体该如何进行操作呢？接下来的CAD电气制图教程就让小编来给大家分享一下国产CAD软件——浩辰CAD电气软件中进行强电平面设备布置的具体操作技巧吧！

CAD电气制图：强电平面设备布置

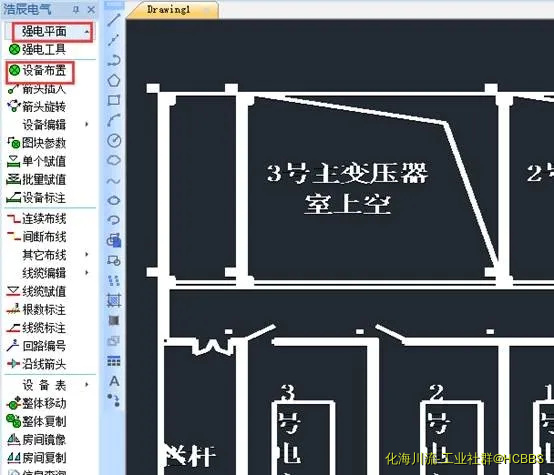

首先打开浩辰CAD电气软件，然后找到并依次点击【平面设计】→【强电平面】→【设备布置】。如下图所示：

功能：符号库窗口的内容，使用方法

调用设备布置后，出现符号库的界面，如图所示：

设备分类检索：

点击上图中的“1”处，弹出设备分类检索下拉条，如下图所示，用户可以选择某类图例或模板，在标准窗口对话框中，点击右下的箭头可以翻页显示，点击图块后，图块的中文名称和图块名，显示在对话框下部。在精简窗口模式下，点击图例两侧的箭头按钮可以翻页显示图块，鼠标停在某个图块上时，可以显示图块的中文名称和图块名。

设备颜色定义：点开上图“2”的位置，可以选择绘制的图例颜色。

设备布置方式：如上图“3”区域，以图标的方式排列了若干布置功能，当鼠标放在上边后，可以显示功能的中文名称；点击图标右侧的下拉按钮，可以显示更多布置功能（如下图）；在对话框上常挂的布置功能，可以由客户设置。

最近常用模板状态切换：点击该按钮，出现用户最近常用的模板。

图中选块状态切换：点击图中选块功能，可以在图中选择Block 块或者其他软件的图例，图中选择的图块可以使用上方浩辰的11 中布置方式，同样可以生成接线及进行设备个数统计。

窗口样式切换：可以切换精简窗口和标准窗口。

右键菜单：右键菜单中可以调用浩辰图库管理；可以切换窗口风格；也可以打开和关闭参数窗口；可以设定布置界面图例的显示格数；可以切换为放大状态，点击鼠标左键可以放大图块观察；可以设定派生符号特性及设备连接点定义等；可以进行图库同步处理以及命令按钮定制。

标准窗口：图块及功能显示清晰，占绘图界面较多精简窗口：精简样式，不占视图。

上、下翻页：点击可进行图例符号上下翻页。

以上CAD电气制图教程就是小编给各位小伙伴整理的国产CAD软件——浩辰CAD电气软件中进行强电平面设备布置的具体操作技巧，是不是很简单？感兴趣的小伙伴可以参考本篇CAD电气制图教程来进行强电平面设备布置哦~
