[CAD] 浩辰CAD机械软件中定制化行业工具技巧大盘点!

[复制链接]
805 |0
海豚0.0VIP会员 VIP会员 | 显示全部楼层 |阅读模式       最后访问IP江苏省
头衔:  TA暂未设置

服务2亿工业人 [化海川流] 一键加入

您需要 登录 才可以下载或查看,没有账号?注册

x
想要快速地、高质量地绘制CAD机械图纸?作为一名机械工程师不仅需要掌握机械专业CAD软件的各类绘图技巧,还需要熟稔行业制图标准、企业制图规范及相应的国标参数。接下来小编将帮助大家回顾这些专业知识,且看国产CAD软件——浩辰CAD机械软件是如何通过定制化行业工具来进行智能绘图和标准化设计。
1、定制标准化图框与明细表
在画图前,首先得明确图框尺寸。图框一般是采用国家标准尺寸,常见有A0(1189×841)、A1(841×594)、A2(594×420)、A3(420×297)、A4(297×210),单位均为毫米。但是设计师可以按照企业需求,来自定义设置一些加长的图框。

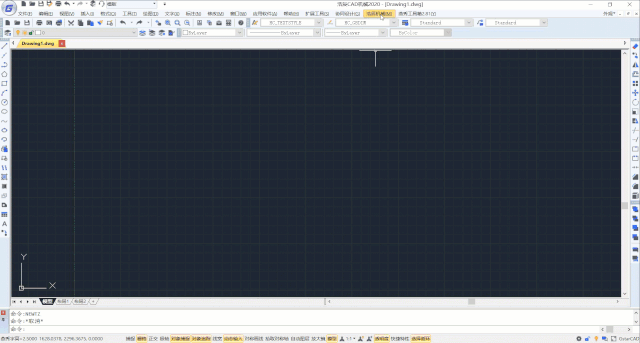

在浩辰CAD机械软件中,设计师不仅能直接调用标准化图框,还可以自定义设置图纸装订线。具体操作方法:在命令行输入NEWTZ后,在对话框中选取所需图框,并且一键调用符合国标尺寸的标准标题栏,如图所示。
除了定制标准化图框,浩辰CAD机械软件还提供符合国标的序号(命令行输入XH)和明细表(命令行输入MX)。通过关联设置,序号和明细表实现信息关联和同步变更。更为强大的是,浩辰CAD机械软件能与Excel实现数据互通与共享,更便捷、更高效地设置明细表参数和编辑明细表内容,具体操作如图所示。
2、自动计算工具
在制图时,有时会出现零件大小和图纸尺寸不匹配的情况。这就需要设计师按照一定的比例来放大或缩小图形,且保证标注尺寸与实际尺寸相一致。所以在传统手工绘图时,设计师需要通过计算相应的转换比例来绘制CAD图纸。这个比例一般为易于计算的整数,国标比例如表所示。
相较于传统手工绘图,浩辰CAD机械软件处理比例转换问题更加轻松。通过浩辰CAD机械软件的自动计算工具,设计师们可以快速匹配零件大小与图纸尺寸,高效完成CAD出图,具体操作如图所示。
3、标准化字体样式
在传统手工绘图时期,CAD图纸上的文字都是依靠手工书写,对于字号、字高、字体、书写方式都有着非常严格的规定,要求做到字体工整、笔画清楚、间隔均匀、排列整齐,具体要求如下所示。
字号:字体号数(h)的公称尺寸系列为(mm):1.8,2.5,3.5,5,7,10,14,20。
字高:汉字高h不小于3.5mm,上下标的字体高度应比正常字体小一号。
字体:汉字应采用长仿宋体(字宽为0.7h),和国家推行的简化字。字母和数字分A型和B型,A型字体的笔画宽度为h/14、B型字体的笔画宽度为h/10。
书写方式:字母和数字的书写有直体和斜体。同一张图样的字型和书写方法应保持一致。
但是借助浩辰CAD机械软件,一切变得如此快捷。浩辰CAD机械软件提供了丰富的字体样式,便于机械工程师进行快速标注和标准化设计,能极大提高设计的规范性和专业性。
4、多样化线型设置与快速切换
在CAD制图过程中,设计师时常会用到种类各异的线型来区分图纸层次、代表不同内容模块,如粗实线、细实线、点画线、双点划线、虚线等。而线型的频繁切换,会影响CAD的制图效率。

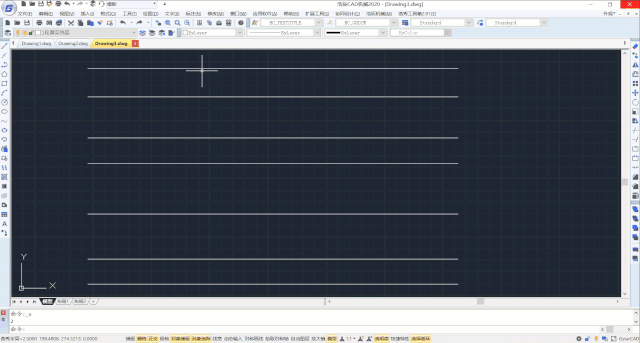

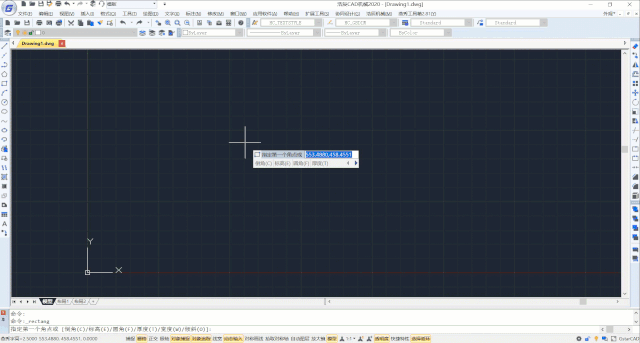

浩辰CAD机械软件不仅提供了多样化的线型来满足设计师的绘图需求,还提供了快捷切换图层和线型的数字快捷键,来提高绘图效率和质量,如图所示。
5、完备的标注样式库

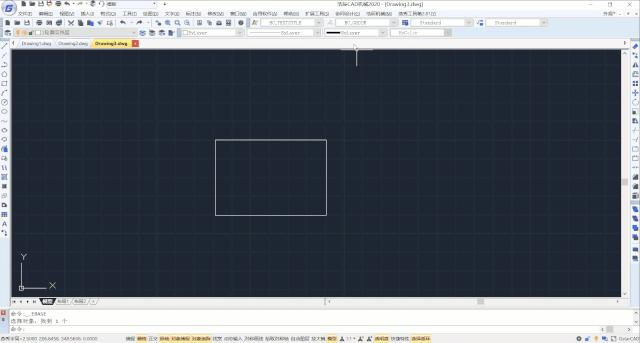

完成CAD图形设计后,设计师还需要对图纸进行各种参数标注、符号标注和文字说明。而浩辰CAD机械软件提供了完备的国标样式库和特殊符号库,以及相对应的快捷调用命令。设计师只需在命令行输入拼音首字母,即可调出命令进行标注。此外,还可以直接调取技术要求,如图所示。
通过这些定制化行业工具,机械工程师不仅可以快速完成机械制图和标准化设计,还可以赋予CAD图纸更多的可视化信息。想要获取更多CAD干货教程,可以访问浩辰CAD官网查看。
