不会画建筑CAD图纸？建筑CAD设计全流程解析打包送给你！

建筑CAD图纸通常比较复杂，但千里之行始于足下，当我们要绘制一张建筑CAD图纸时，应当怎么着手呢？本CAD教程整理了相关绘图流程解析打包送给你！

从建筑CAD图纸内容上来划分，图纸的空间设计包括平面图、立面图、剖面图、节点大样。其绘制顺序也是先平面，后立面、剖面，最后绘制节点大样。从具体操作上来讲，利用浩辰CAD软件进行建筑制图遵循以下步骤。

建筑CAD设计全流程解析

1、设置建筑平面图绘图环境

设置图层、颜色与线型。

设置辅助绘图工具，例如草图设置的“捕捉和栅格”、“启用捕捉”、“极轴追踪”、“启用对象捕捉”等。

设置尺寸标注样式，包括设直线和箭头格式、标注文字样式、调整标注文字和尺寸起止符、主标注单位等格式。

其它设置，包括文字样式、绘图单位、绘图界限等。

尺寸标注样式需按照建筑制图的规范来设置，通常设计单位内已经有设置好的标注样式，一般只要复制该样式的一个标注至新图纸后，便会自动导入样式。

而使用浩辰CAD建筑与浩辰云建筑则更加方便，软件内置的标注样式完全是按照国家的制图规范来设定的，无需额外设置。

2、绘制轴网及其编号、标注

做事一般要先把握整体，后着眼局部。同样，整个建筑最重要的是建筑支撑构件，如果支撑构件定位不准，后期修改的工作量极大。

所以要有详实的内容，需先搭好建筑的骨架，绘制轴网，并且通过标注来校准定位轴线的位置。

3、绘制支撑结构

“先画柱子，后画墙体，最后门窗”，此步的绘图顺序基本按照支撑建筑结构的重要性来绘制，竖向承重的柱子无疑是最重要的，柱子可以打断墙体，而墙体显然不能把柱子劈为两半。

4、绘制楼梯、厨房和卫生间

厨房、卫生间因为涉及到设备专业的管线布置，所以要将内部的平面布置画清楚，以便可以及时提交给设备专业进行设计，后期再画的话，会影响其他专业的设计工作。

5、绘制阳台、雨棚等建筑构件

这些也是建筑必不可少的部分，绘制过程中可能会让我们发现一些设计上的问题。这些构件后期也是要进行标注的。

6、尺寸标注和书写文字

有了划分空间的建筑主体，下面我们可以进行尺寸标注了。标注过程中发现建筑主体设计有误需要及时修改。

7、绘制立面、剖面

有了平面图做依据，就可以绘制立面和剖面了。通常图纸的平面图绘制时间最长，也最为重要。

8、绘制节点大样、门窗列表等

节点大样需要参考平立剖面来绘制，做好索引。如果用浩辰建筑软件绘制门窗，可以用门窗模块中的【门窗表】来一键框选统计。

9、完善图形

该有的说明注释、标注、索引要补齐，以及轴网的优化修剪、室外部分环境也要绘制清楚。最重要的是，要做好打印设置。

说明：上面我所提供的信息只是绘制平面图的一些常用设置。至于立面图、剖面图、大样图绘制基本设置，根据图纸而定。

10、操作实践

在实际的工作中，国内大部分设计单位都在使用专业软件来绘制，比如业内广泛使用的浩辰CAD建筑2020与针对个人用户的浩辰云建筑。

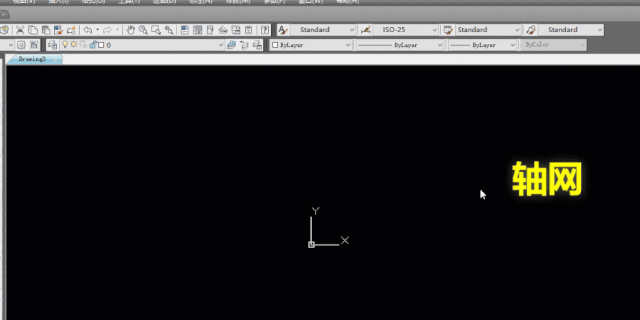

这两款建筑软件中的建筑智能对象能**提高您的绘图速度。下面是使用浩辰云建筑制图的示意，是不是画的很快呢？

以上就是小编整理的有关建筑CAD图纸的绘图流程解析，希望对各位小伙伴有所帮助哦~
