管线设计是否合理

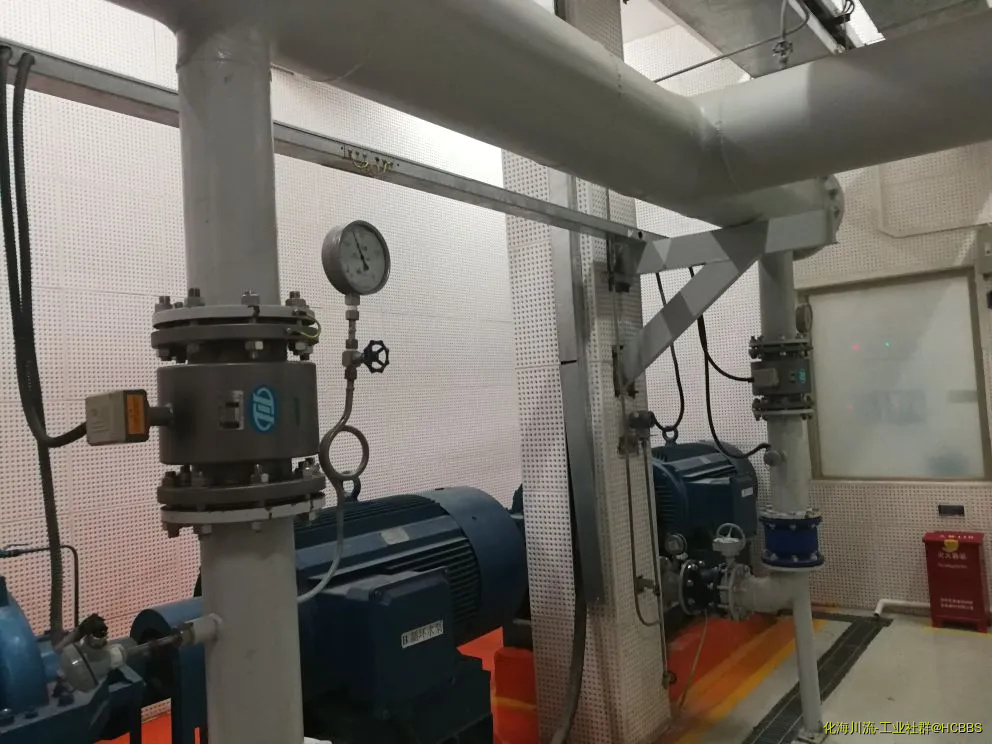

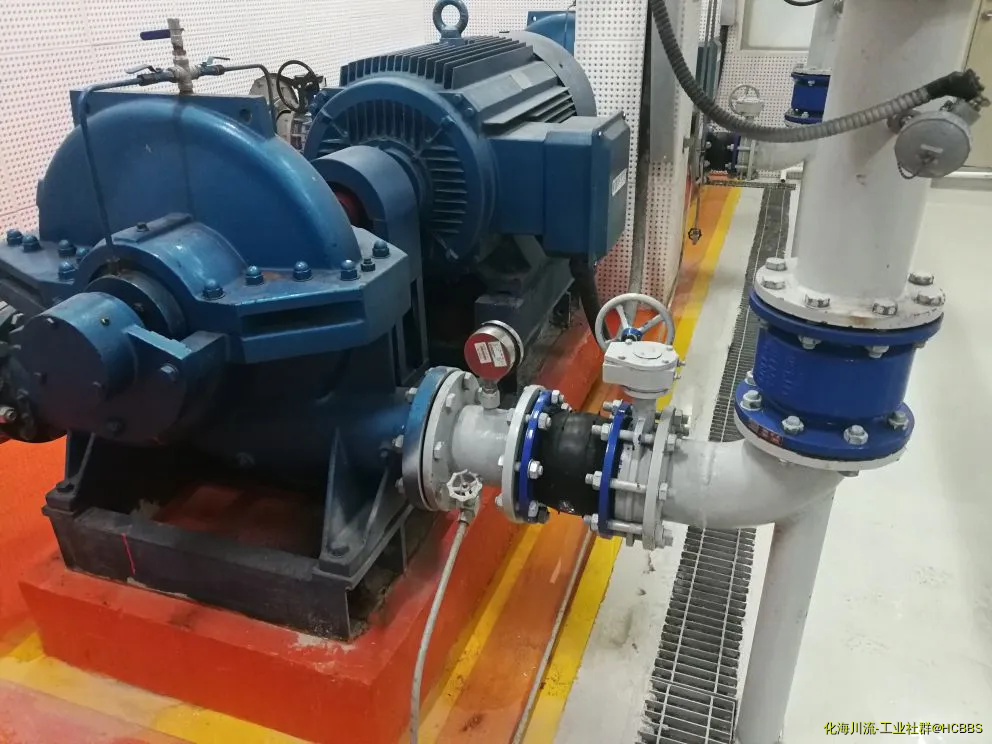

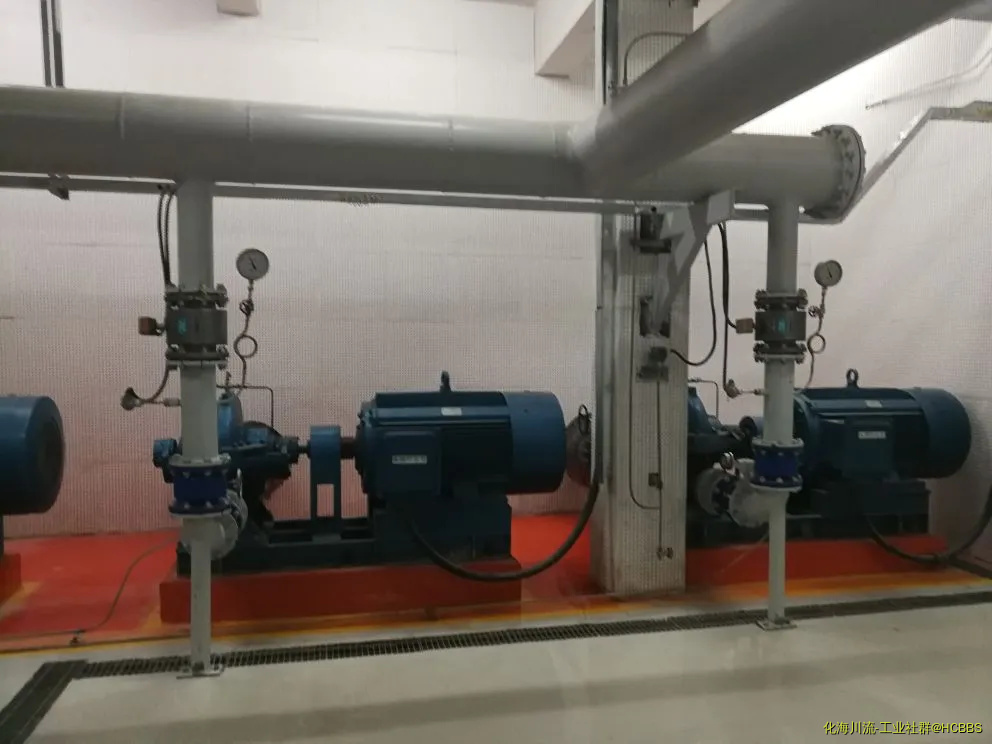

3台循环水泵并联使用，出口管线如图，由于工况原因每次需要的循环水流量不固定，所以需要每次调节图片上出口管线上的阀门，我不是学设计的，还是觉得这样设计不合理，但说不出原因，还有就是同时启动两台泵，如果流量一样则运行正常，如流量相差50立以上，则一台泵噪音极大，我怀疑1管线问题 2一部分流量无法被排出，在管线中行程涡流，导致噪音和振动加大。不知道对不对 ，有了解的朋友可以一起交流

出口有隔离阀好点吧

明天要更好 发表于 2018-11-14 22:19
出口有隔离阀好点吧

泵出来一个蝶阀一个流量计就没有了

单台泵曲线有驼峰吧

1. 泵并联运行，理想的要求是各泵具有相同的特性曲线
2. 即使具有相同的特性曲线，但管路由于位置、管件等因素导致管阻有别，对各泵的运行工作点产生差异。如照片上看总管进入点相对于三台泵不对称，就是管阻差异的原因
3 如果分别对各泵调节流量，阀门开度不一致，必然使泵运行产生差异，如果把各泵出口阀全开，在总管上调节流量可以缓解不均匀。
4. 双泵并联运行，只要管阻差异不大，流量的差异也不会太大。如果出现较大的流量差，说明泵出口阀门开度差异较大，导致小流量泵实际上已经处于稳定流量以下，产生振动是必然的

3983596_FPPZ 发表于 2018-11-15 11:08
单台泵曲线有驼峰吧

这种应该是陡降型曲线吧，我没看说明书

你好，请问小流量泵处于稳定流量以下这句话该怎么理解? 两台并联投用的时候假如流量都是360立，两台运行还算平稳，之后由于现场需要再次调节出口阀，一台410 一台360  然后就开始发出杂音和振动，流量不平衡为何会导致振动加大?是大流量顶小流量么？

关超 发表于 2018-11-15 22:14
这种应该是陡降型曲线吧，我没看说明书

平缓的曲线适合并联运行，你观察并联时各个泵的出口压力都什么情况了没

泡沫_ZPTK 发表于 2018-11-15 23:23
平缓的曲线适合并联运行，你观察并联时各个泵的出口压力都什么情

一般情况下并联使用时保持两台泵的出口压力一直，有时会有0.2mpa压力偏差，就是搞不懂 并联使用压力一直的情况下，两台泵流量有50立的流量差，会导致振动和噪音加大。

关超 发表于 2018-11-16 00:26
一般情况下并联使用时保持两台泵的出口压力一直，有时会有0.2

压力你是看的靠近泵出口的那个压力表吗

关超 发表于 2018-11-15 22:24
你好，请问小流量泵处于稳定流量以下这句话该怎么理解? 两台并联投用的时候假如流量都是360立，两台运行还 ...

1. 提问中的“小流量泵”是指你描述中两台并联运行泵中流量较小的一台泵，此处“小流量泵”不是一个专用术语
2. 提问中的“稳定流量”是指未产生明显振动的流量范围，稳定流量有时还指热稳定（本话题不包含）。
3. 制造厂一般提供流量与扬程、功率、汽蚀余量之关系的曲线，实际上还有流量与振动的关系。流量过大或过小均会引起振动上升，流量过大一般受到电流的限制，实际运行中小流量引起振动上升是常见的现象，用户需要有此概念，操作时避免进入小流量区域

lupg 发表于 2018-11-16 08:50
<blockquote><font size="2"><a

受教了 谢谢

泡沫_ZPTK 发表于 2018-11-16 08:03
压力你是看的靠近泵出口的那个压力表吗

是的  上面写错了  压力差是0.1mpa以内  就是两台泵平稳运行后 对其中一台泵增大流量，然后另一台泵振动和噪音加大

lupg 发表于 2018-11-16 08:50
<blockquote><font size="2"><a

但是之前两台泵并联使用流量压力一样，运行还算平稳，忽然加大一台泵的流量，另一台泵振动噪音加大，应该不属于小流量引起的振动吧？

关超 发表于 2018-11-16 18:02
是的  上面写错了  压力差是0.1mpa以内  就是两台泵平稳运行后 对其中一台泵增大流量，然后另一台泵振动和 ...

泵的入口管线公用一个总管吗

另：不知道你们是不是按设计施工的，减震喉和蝶阀是不能直接连接的。如果按图施工，设计上没有全面考虑。

关超 发表于 2018-11-16 18:05
但是之前两台泵并联使用流量压力一样，运行还算平稳，忽然加大一台泵的流量，另一台泵振动噪音加大，应该 ...

回复：对于两台性能完全相同的泵并联运行，并且假设并联部分的管路规格管阻相同，其中一台泵的流量增加，对另一台泵的性能略有影响，这个影响包括：
1 高流量泵的出口压力稍降低，低流量泵的出口压力稍上升
2 高流量泵因出口阀开大而流量增大，低流量泵因总管管阻增大使流量略微降低
3 至于低流量的一台泵是否进入到振动不稳定区域，就要看泵本身的特性了
4 验证的方法：把低流量的一台泵也略微开大出口阀，看是否振动有缓解

看了你的图片，我个人觉得管路设计还是不错，至于你说的问题，可以通过操作控制。

为什么要在循环泵这里调节呢，用水设备上调节不就可以了吗。或者上水和回水总管上加旁路调节

应该不是泵的原因，调节流量时需要尽量两台泵都处于相同的流量。震动和噪声的原因可能是因为两台泵的出口压力不同导致流速不一致，差距到一定程度时产生的现象。
