    孔板流量计根据测量介质的性质不同，压力等级、温度等级、以及用户管道口径、安装形式、取压方式等因素可以分为标准孔板流量计、一体型孔板流量计、环形孔板流量计、焊接孔板流量计、圆缺孔板流量计、内藏孔板流量计、透镜孔板流量计、平衡孔板流量计、偏心孔板流量计、锥形入口孔板流量计、限流孔板流量计、瓦斯抽放孔板流量计、矿用孔板流量计等等。

    孔板流量计是将孔板节流与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体的流量，广泛应用于石油、化工、冶金、电力、轻工、轻纺、科研、军工、供热、供水等领域的过程控制和测量。

孔板流量计www.dyllj.com

    孔板流量计用途、特点及适用范围：
    1、用途：节流式差压流量计由三部分组成：节流装置、差压变送器和流量积算仪。节流装置是直接安装于管道上的一次元件，差压变送器和积算仪属于二次元件。它主要用于流经管道各种气体（纯净的或含粉尘的）、蒸汽（饱和或过热）和液体（导电或不导电；强腐蚀性；粘稠或含有微小颗粒脏污）流量。可直接测量体积流量或质量流量。

    2、差压式流量计（标准孔板）的使用条件、特点及适用范围
    a、使用条件：
    1、在测量段，流体必须充满圆管，并连续不断地流经节流装置；
    2、流体在物理上和热力学上必须是均匀的单相流体；
    3、节流装置所测得流体必须是稳定流，或可看作是稳定的缓慢变化的流体，不适用于脉动流和临界的流量测量；

    b、特点及适用范围：
    1、标准节流装置无须实流标定即可保证其测量精度。
    2、适用被测介质非常广泛，几乎可用于所有气体、蒸汽和液体的流量测量；
    3、适用直径比β为0.22~0.75，雷诺数ReD≥5000 管道直径DN50~1000mm，允许外推到5000mm。β=d/D，d—孔板开孔直径；D—管道实际内径。
    4、使用压力可高达32MPa，也可用于负压；
    5、介质温度范围：-30℃～+650℃；
    6、智能型差压式流量计采用智能差压变送器，可根据被测对象流量的变化，通过按键或通讯方式现场设定差压值（规定范围内），从而改变流量范围，使系统流量范围度**拓宽；
    7、无可动部件，机构安全可靠，使用、操作简单、易掌握，免维修。

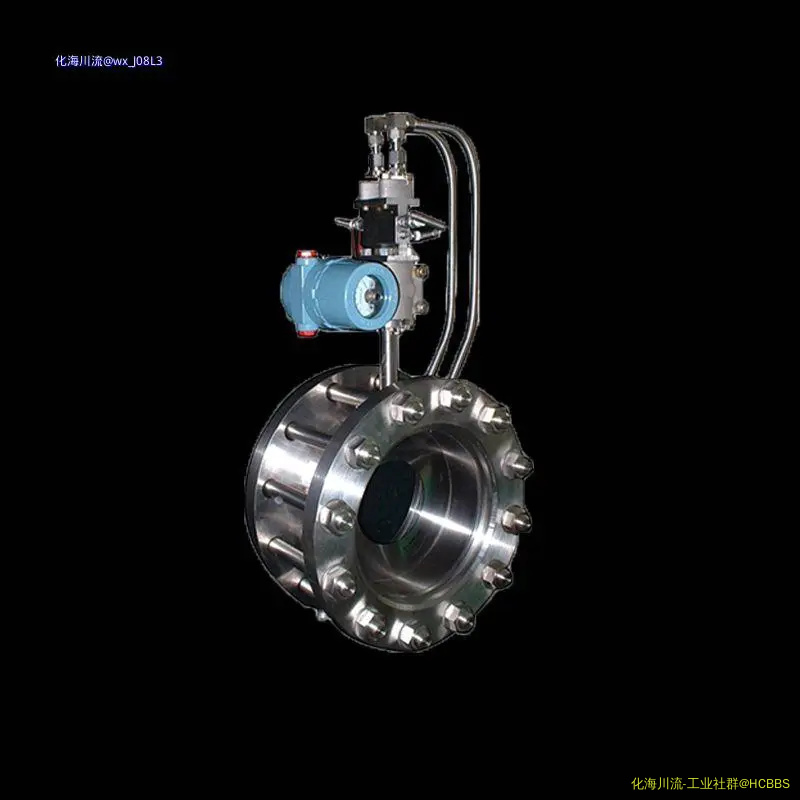

    一体化节流孔板流量计的14点技术参数：
    1.口 径：DN25～DN1000（mm）
    2.精 度：±1%FS
    3.量 程 比：标准1：13，扩展1：30
    4.工作压力：≤42.0MPa
    5.介质温度：-40oC～450oC
    6.介质粘度：≦30CP(相当于重油)
    7.β值：0.2～0.8
    8.连接方式：法兰或夹装式
    9.法兰标准：DN≤600mm, PN2.0～PN26,HG20616N32,HG20618；DN>600mm,PN2.0～PN15,HG20623，也可按用户提供的法兰标准制造。
    10.材 质：主体、孔板、取压管、三阀组：不锈钢；直管段及连接法兰：碳钢或不锈钢
    11.安装方式：水平或垂直。
    12.智能差压变送器：输出：4～20mA.DC 或数字信号；电源：24V.DC;
    13.防爆等级：dⅡCT5.6、iaⅡCT4-6;防护等级：IP67
    14.表头：盲表和数显表两种


    孔板流量计安装管道条件：
    （1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
　　（2）安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
　　（3）为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以
    1. 直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法：
    （A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%
    （B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其偏差不得超过±2%
    2.节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。
    （4）节流件上游侧阻力件和阻力件之间的直管段长度可按第二阻力件的形式和β=0.7（不论实际β值是多少）取所列数值的1/2
    （5）节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）。若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D（15D）。
