建筑物防雷接地工程施工方案

1 建筑防雷说明

（1）本建筑物年预计雷击次数N为0.116，按第三类防雷建筑物设计。

（2）沿屋顶女儿墙或屋顶结构飘板上设置一圈接闪带，并在屋面上设置不大于20x20m（24x16m）的避雷网格，形成本建筑物的避雷网。接闪带与避雷网格均采用Ф10镀锌圆钢，女儿墙上接闪带搞0.1m。

（3）利用柱内两根大于Ф16的对角主筋通过焊接做避雷引下线，引下线的上端伸出女儿墙（或通过顶层相联挑梁内两根以上主筋转接出女儿墙）与屋面避雷网焊接，下端直接或通过转换梁内连接钢筋后与接地体焊接。

（4）利用结构底板及桩基内的结构体内钢筋做接地体。

（5）本工程保护接地、弱电接地、防雷接地共用接地装置，接地电阻小于1.0欧姆，实测不足补打接地极。

（6）所有突出屋面的金属件、管道、风机等均应与屋面避雷网可靠焊接。60m及以上建筑物外侧的金属栏杆、门窗等金属构件均需与结构圈梁内与引下线联接的钢筋焊接。竖直敷设的各种金属管道及金属物的顶端和底端应与防雷装置连接

2 主要施工方法

2.1施工工艺流程

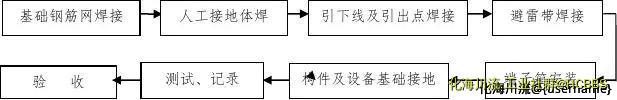

防雷接地施工工艺流程图

本工程防雷接地采用结构基础内主钢筋和人工接地体作为接地体。安装时配合土建钢筋施工进行可靠连接。依照图纸部分建筑基础横纵轴交叉点结构柱内钢筋与垂直结构主筋焊成一体，并与配电室槽钢可靠焊接。人工接地体在基础做垫层前做好，并将其穿透防水层与建筑周边有引下线的柱内主筋可靠焊接，而且要与护坡桩内两根钢筋焊接。

引上点在各层楼板上表面焊处留钢筋头，供各层设备接地用。在各个电缆竖井预留一条镀锌扁钢，镀锌扁钢在偶数层均与垂直引下线焊接，被弱电系统接地。作为防雷下线及接地体的钢筋，采用搭接焊，钢筋端部搭接长度大于6倍钢筋直径，并且至少要三边焊（两侧和一个端头），以保证电气通路。屋面上的避雷带支架与墙内的立筋、立筋与结构柱内两主筋、每个结构柱内两主筋与基础梁内两主筋均进行可靠焊接，从而保证每个结构柱从上至下连成电气通路。

防雷接地搭接长度质量要求

结构柱内主筋每层施工时，将作为引下线的钢筋刷涂上醒目的红漆，以便施工时准确寻找。屋面的避雷带支架间距为1米。各层圈梁内两主筋焊接连通成闭环，并与结构柱内防雷引下线焊接连通作均压环，以防止侧击雷。所有防雷接地装置的金属构件均采用镀锌制品（利用钢筋混凝土的钢筋除外），焊接完后焊渣应清除干净，焊接处和其它有镀锌层破坏处，必须刷红丹二道、银粉漆二道，焊接处不损坏原有的钢材应力、强度及结构。

施工人员配合土建按图进行管路、接地扁钢、铁构件及设备基础、孔洞的预留预埋。其中穿越构筑物基础的部分要及时预埋，与土建结构矛盾之处，由技术人员进行协商处理，不得随意损伤建筑钢筋。

3 等电位联结端子板箱安装

在总配电房内内设置总等电位联结端子箱，在各机房内设置局部等电位端子箱。各等电位端子箱通过接地母排相互连通。

4 接地母线敷设

总等电位联结母线采用不小于0.5倍进线PE线截面（最小6平方毫米、最大25平方毫米）的铜芯绝缘导线；局部电位联结母线采用不小于0.5倍进线PE线截面（最小2.5平方毫米、最大25平方毫米）的铜芯绝缘导线。

5 设备接地

用等电位联结母线将设备与接地网络连成一个整体、连接应可靠牢固。

6 测试与记录

接地电阻测试，共三次：第一次，基础接地极和地板内接地干线敷设完后进行测试并做接地电阻测试记录，测试电阻要求不大于1.0Ω，如果不能满足要求应补打足够数量接地极直到满足要求为止；第二次，接地测试点引出后测试并做接地电阻记录，若测试不合格，须打人工接地极后再测试直到满足要求；第三次，屋面避雷带安装结束后，对屋面避雷带进行测试并填写接地电阻测试记录。接地的隐蔽工程要有检测报告、检测记录、隐检记录等相关手续。

7 成品保护

施工人员在施工过程中要注意成品保护，不要随意破坏钢筋网，不要带泥土进基础承台及模盒内，焊碴、焊条头及钢筋头及时清理，做到工完场清，保证场地整洁。施工过程中遇到需要协调的问题，由施工员协调解决。

---
