【乙烯裂解】乙烯裂解炉一级急冷器（废热锅炉）制造难点是什么？国内可以制造吗？

智者明 发表于 2022-3-1 19:11
大部分客户选择进口急冷锅炉，但国内也有制造厂家，如：哈尔滨电力设备总厂。

2014年 8月10日，齐鲁乙烯裂解装置中的6台急冷换热器在齐鲁石化机械制造公司研制成功，其中3台已应用在齐鲁乙烯裂解装置上平稳运行60天。10月10日，齐鲁石化机械制造公司隆重举行新型急冷换热器产品推介会。中石化、山东省特监院淄博分院、北京 SEI、上海惠生、齐鲁石化等相关部门的领导和国内化工设备知名专家近30人出x i了会议。

新型急冷换热器是乙烯裂解装置中的核心设备之一。是在高温差作用下的易损设备，以往均依靠进口。该设备的主要工作原理是在极短的时间内把高温状态下的乙烯裂解气的温度极速降低，保持裂解气的稳定，提高三烯回收率，因此，该设备工况恶劣、技术要求高。

该设备制造主要难点是，一、裂解气入口端换热管与管板间连接焊缝的焊接，该接头的型式为深孔对接焊，管径规格为Φ63.5×6.5mm,，在据管板端面58 mm处进行深孔焊接，焊接难度极大，最为关键的是不允许返修，一旦在某区域出现焊接缺陷，则整台设备就报废了，必须一次焊接成功，保证100%合格。二、裂解气出口端组合接头在预应力状态下的焊接，关键是第一层的焊接，以不填丝熔化焊为主，难度极大，且焊后不允许返修，同样要求必须一次焊接成功。三、管板的机加工精度高，尤其是裂解气入口端管板加工，是整台设备制造成功与否的关键，管桥及换热管孔的尺寸精度要求极为苛刻，必须采用专用数控镗铣床机械精准加工。四、换热管的预拉伸，预拉伸的目的是在换热管及管板上预加一个反作用力，用于抵抗设备在运行过程中由高温差所产生的巨大内应力，故预拉伸量的过大或过小都会严重影响急冷换热器的使用寿命。

智者明 发表于 2022-3-1 19:11
大部分客户选择进口急冷锅炉，但国内也有制造厂家，如：哈尔滨电力设备总厂。

乙烯裂解炉是乙烯装置的龙头，急冷换热器系统和燃烧系统是乙烯裂解炉中的关键设备。天华院具体承担裂解炉用“急冷换热器系统”和“燃烧系统”研制和设计工作。天华院研发人员充分发挥该院在裂解炉用急冷系统和燃烧系统研发方面技术优势，通过采用最先进的线性结构，使急冷换热器具有换热管管径大、质量流速低、阻力降小、出口温度低、蒸汽产量高、操作周期长等优点；采用燃料分级、烟气再循环技术，开发出低NOx燃烧器，满足裂解炉工艺和环保要求。

该成果是一项在应用基础研究、高选择性裂解技术、高效分离技术、高效催化剂技术、绿色高效专项技术、重大装备设计与制造技术等领域实现全面创新的新型技术成果。该项成果建立了完整的乙烯全流程研发平台、模型及数据库；开发了裂解、高效分离、新型催化剂及绿色高效的节能减排综合利用配套技术。该成套技术总体处于国际领先水平，引领了乙烯技术持续创新，推动乙烯产业及下游相关产业的快速发展，经济效益及社会效益十分显著。

目前，天华院已开发出先进的线性急冷换热器500多台、新型大能力急冷换热器100多台、低NOx燃烧器2000多台，目前已全部投入运行，广受用户好评。

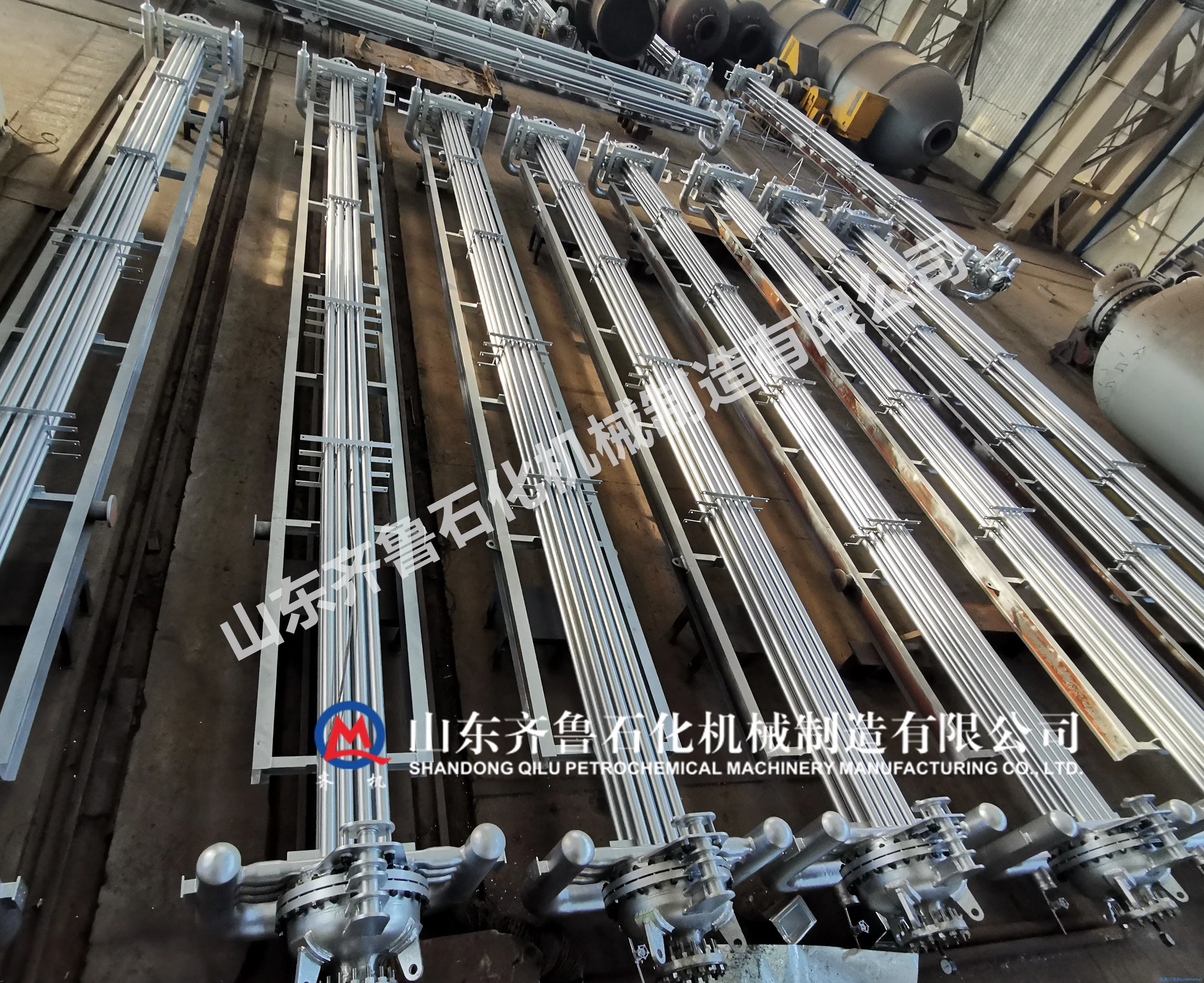

这是一级急冷换热器-薄管板型，采用深孔焊的结构形式，这些年此类设备做了一百多台了吧

一级急冷换热器-施密特型，又叫双套管型，最早的一种，目前新工艺都采用薄管板型的急冷换热器

Mrleeyul 发表于 2022-3-20 17:08
一级急冷换热器-施密特型，又叫双套管型，最早的一种，目前新工艺都采用薄管板型的急冷换热器

Mrleeyul 发表于 2022-3-20 16:43
这是一级急冷换热器-薄管板型，采用深孔焊的结构形式，这些年此类设备做了一百多台了吧

厉害，就是好几个裂解装置呢

智者明 发表于 2022-3-2 11:07
好像国内做得多的只有这家，国外厂家也只有3、4家。

看看我发的照片，这是我们做的

Mrleeyul 发表于 2022-4-3 07:42
看看我发的照片，这是我们做的

长江后浪推前浪，前浪死在水滩上。

智者明 发表于 2022-4-3 17:06
长江后浪推前浪，前浪死在水滩上。

多谢分享

国内茂名重力也具有制造能力及相关业绩。

广东茂重也可以做的。

学到了 谢谢
