什么原因导致这样的腐蚀

正青春0210 · 发表于 2022-1-13 12:46:47

您需要登录才可以下载或查看，没有账号？注册

x

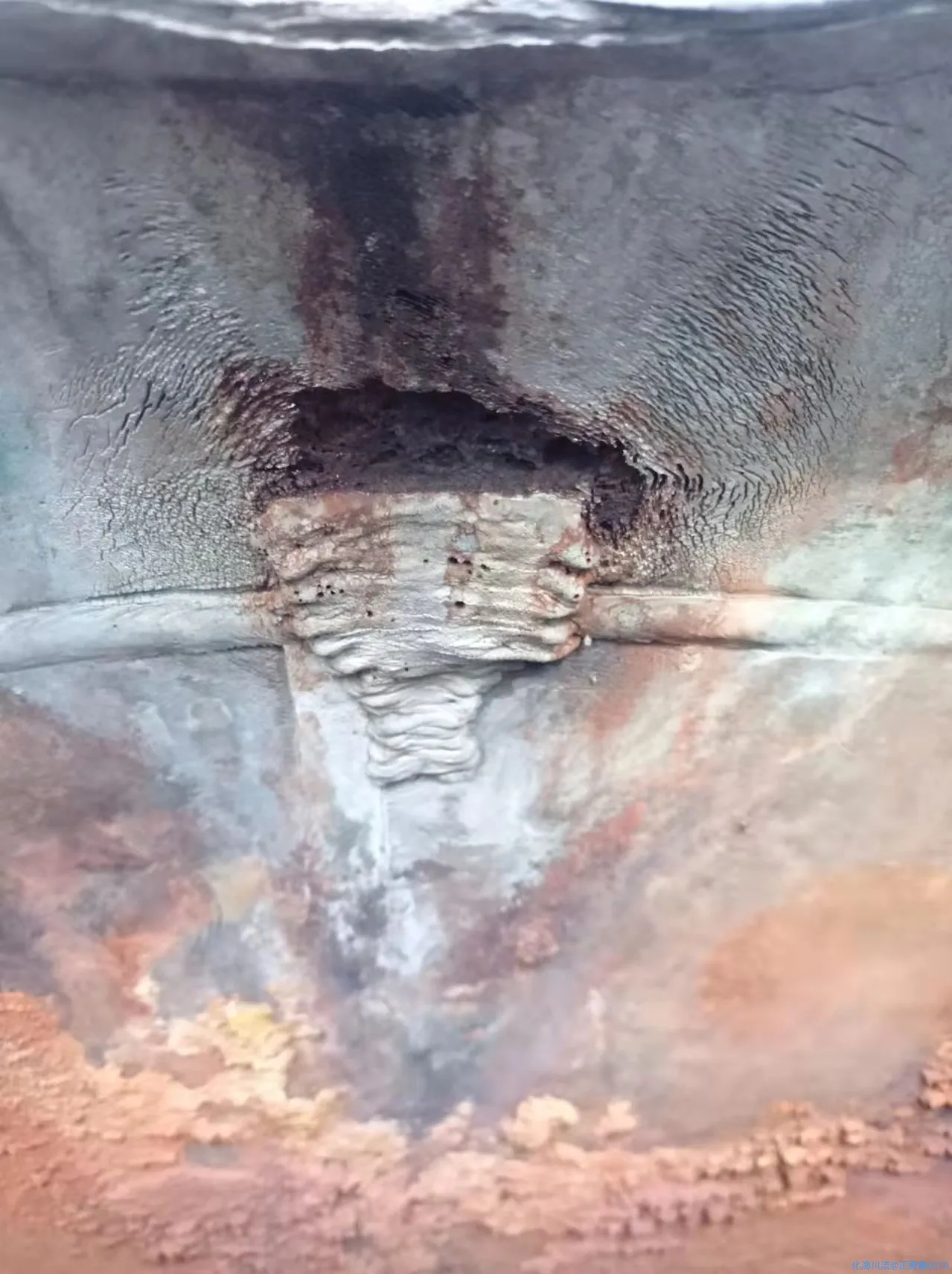

海友及各位专家们，帮忙分析下原因

峰高路远 · 发表于 2022-1-13 16:20:25

焊接完没检测好？

wdz2k · 发表于 2022-1-14 13:32:49

复合板焊接时没有按规程，导致焊缝或附近复合层出问题了吧

guohaoran · 发表于 2022-1-15 19:05:16

首先焊接缺陷明显，检查一下交工或检修资料。其次储存或输送的什么介质，看设备材质选型是否正确。第三，从痕迹上看，该处金属本体被补焊过，要查一下都是为什么补焊、材质是否有缺陷或其他原因。

正青春0210 · 发表于 2022-1-17 14:57:02

guohaoran 发表于 2022-1-15 19:05
首先焊接缺陷明显，检查一下交工或检修资料。其次储存或输送的什么介质，看设备材质选型是否正确。第三，从 ...

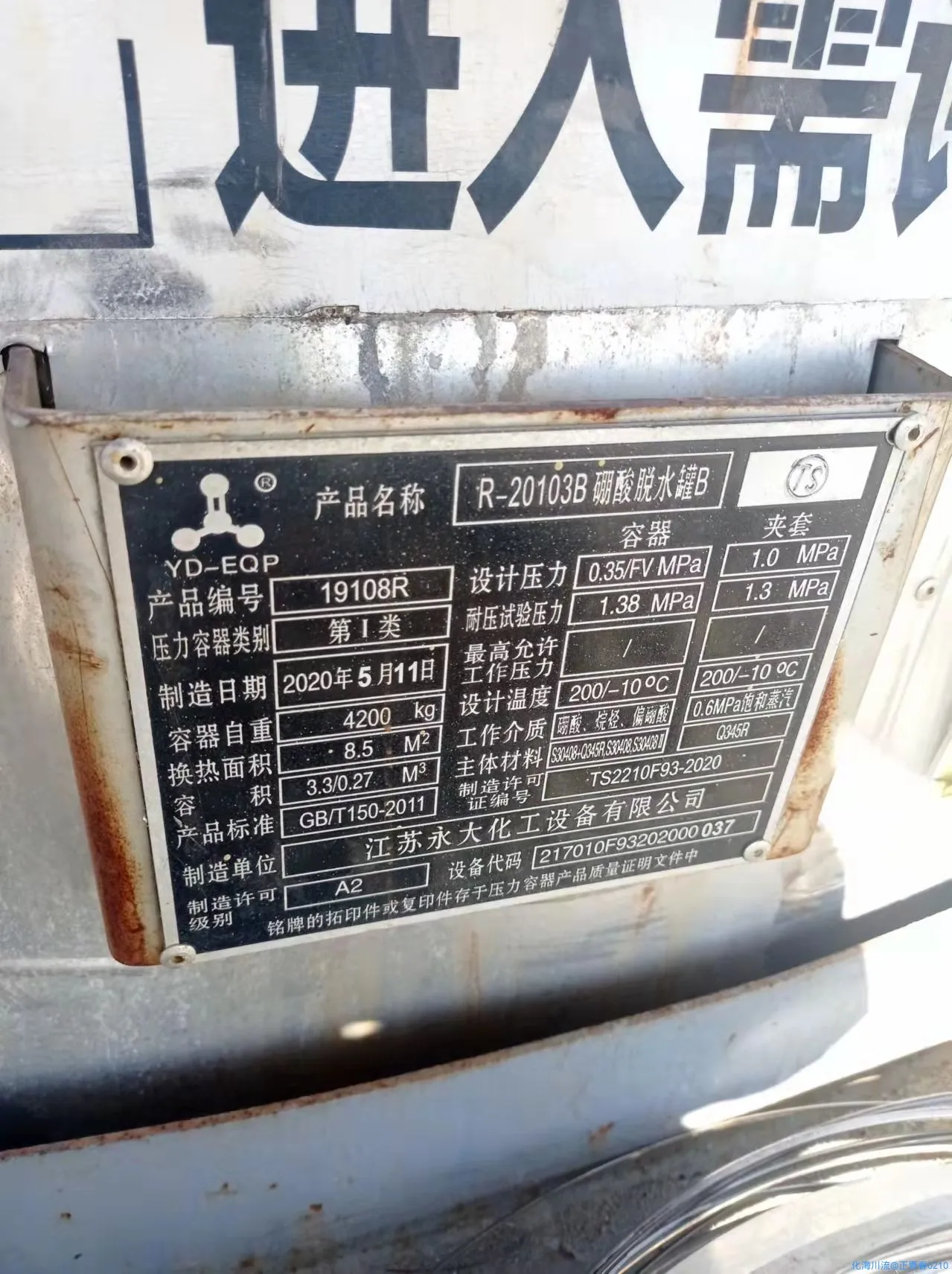

原来补焊过，用的A102焊条补焊，运行两个月左右，介质硼酸，烷烃，偏硼酸

正青春0210 · 发表于 2022-1-17 14:57:40

wdz2k 发表于 2022-1-14 13:32
复合板焊接时没有按规程，导致焊缝或附近复合层出问题了吧

产品相关资料都是合格的

zhenghongyong · 发表于 2022-1-18 09:33:55

正青春0210 发表于 2022-1-17 14:57
产品相关资料都是合格的

要相信自己的眼睛，第一时间亲力亲为地查看实物远比你看的资料更真实、更有效。

zhenghongyong · 发表于 2022-1-18 09:35:07

个人怀疑内部复合层出现损伤或质量问题。

sunlb37 · 发表于 2022-1-18 15:00:53

补焊工艺有问题，焊条选用不合适。

xujincheng_03 · 发表于 2022-1-19 13:07:42

补焊时没有焊接工艺规程

发表于 2022-1-19 15:01:42

什么原因导致的补焊，是新设备补焊还是运行发生缺陷补焊？这种补焊还是要根据评定后的焊接工艺规程操作，另外选这个102是否有点不妥呢，复层几个厚度，熔池是否把基层也给融化掉了，个人建议选择高铬镍的焊材可能会好一些

wu376849671 · 发表于 2022-1-20 00:01:27

感觉没泄压就焊了……

feilong213_NQPB · 发表于 2022-1-20 08:36:20

进来，看看大家评论，学下一下

wswwsw3869 · 发表于 2022-1-20 14:20:20

基材被腐蚀：
复合层首先被击穿，才能腐蚀基材。只有补焊接头缺陷了，补焊只有A102,不合规矩。一般补焊前，要分析缺陷原因，挖至哪里，再无损，确定没有原缺陷，再过度焊，最终复合层焊接，最后无损，试压。

但就304焊条，难以满足符合层焊接。

石玉_M2Nfo · 发表于 2022-1-20 15:34:44

考虑一下表面是否存在划痕，补焊的时候焊缝是否清理彻底。

[讨论] 什么原因导致这样的腐蚀
