始终困扰我很久请教各位大神这张

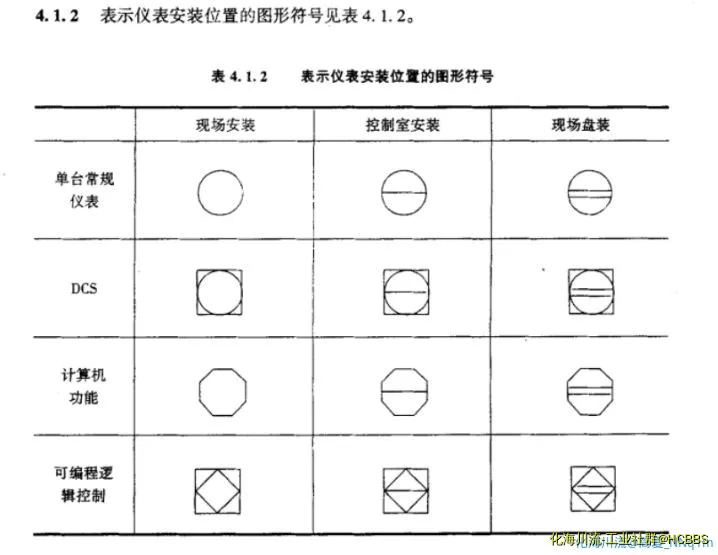

图片上面三个符号的区别有现场的照片最好谢谢控制室安装和现场盘装什么区别

发表于 2022-1-6 08:18:21

谢谢分享

濠梁知乐 · 发表于 2022-1-6 14:23:54

lz图例符号出自HG/T 20505 2000，该标准现在已经更新为HG/T 20505 2014了。
HG/T 20505 2000以前的标准是HG/T 20505 92，老标准时还是以常规仪表为主的自动化工程。

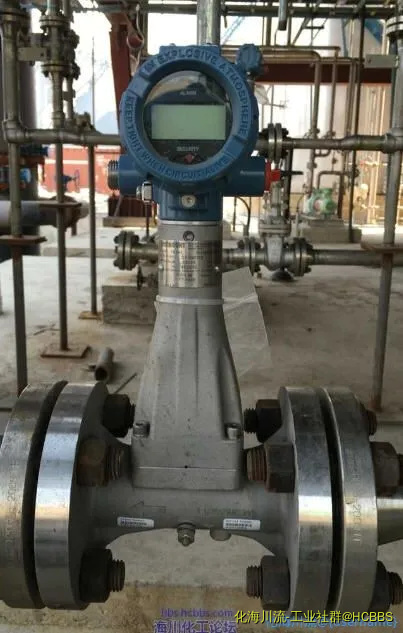

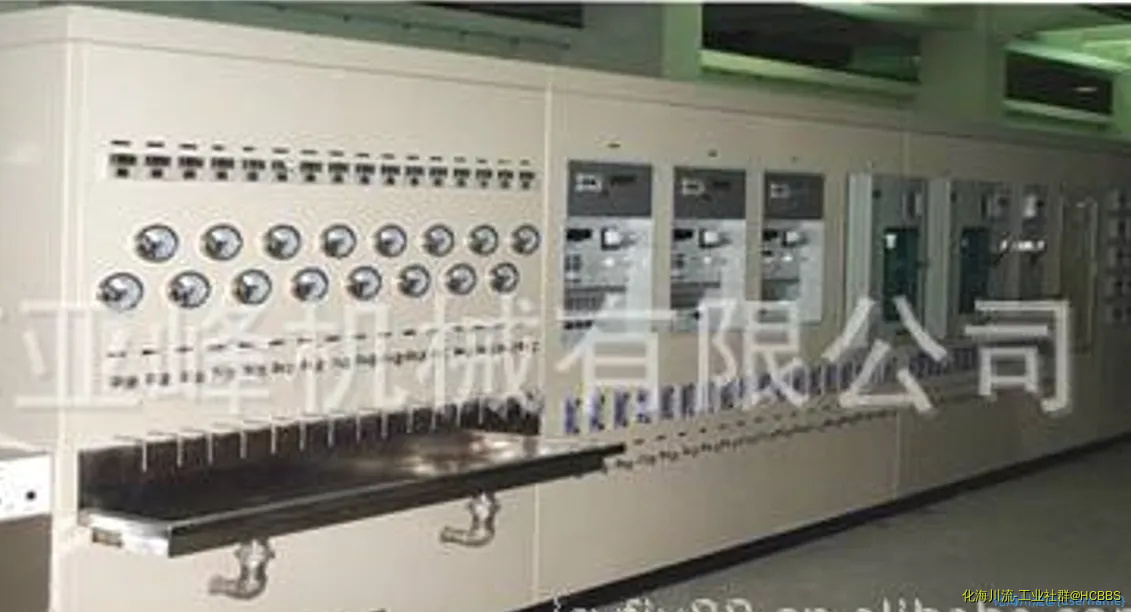

常规仪表分为现场安装仪表（传感器、变送器、调节阀等）和控制室安装仪表（调节器、记录仪、报警指示仪、运算单元等）。控制室安装仪表又分为仪表盘盘面安装仪表和仪表盘盘后安装仪表（跟中运算单元、控制室内安装变送器等）。

symc · 发表于 2022-2-3 11:00:22

简单来说，就是现场安装在控制系统内和控制室内的区别……

xxkhc · 发表于 2022-2-3 16:10:27

现场安装

现场仪表盘安装

控制室安装

简爱_NNq1m · 发表于 2022-4-6 16:39:07

濠梁知乐发表于 2022-1-6 14:23
lz图例符号出自HG/T 20505 2000，该标准现在已经更新为HG/T 20505 2014了。
HG/T 20505 2000以前的标准是H ...

谢谢

lotos1987 · 发表于 2022-4-6 22:38:26

就地仪表盘

控制室仪表盘

随着数字化发展和DCS系统应用，仪表盘这种东西已经越来越少应用了。而且随着安全等因素，规范只允许在某些特殊场合必要保留，不过符号也因此不能去掉。
