【海川开眼界】你知道大型双层球罐是怎么制造的吗？

zoygwi 发表于 2020-8-4 09:43

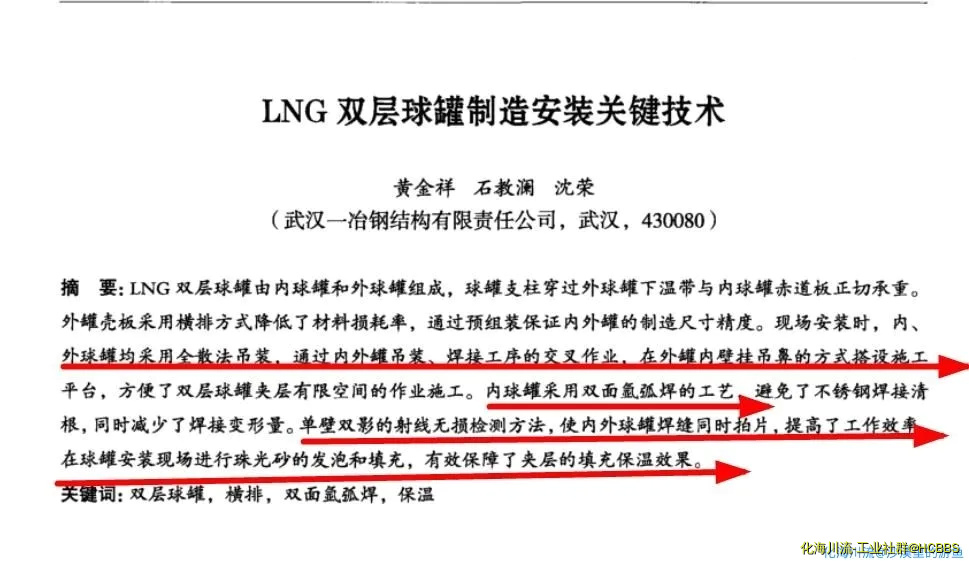

内层是有支柱支撑，中间可以填充保冷物质，外层也是金属，内外层之间有支层部件，两层共用支腿，所以外面 ...

推广自己整理的几个系列贴的
欢迎大家多多参与
点击链接就会打开
--------------------------------------------------------------------------
【海川设备猜猜看】系列持续更新中，欢迎各位海友踊跃参与！
https://bbs.hcbbs.com/thread-2079686-1-1.html
(出处: 化海川流-海川化工论坛网)


【海川.化工先驱】系列汇总贴
https://bbs.hcbbs.com/thread-1842627-1-1.html
(出处: 海川化工论坛网)

【海川模块化安装大讨论】汇总帖，欢迎大家来讨论！
https://bbs.hcbbs.com/thread-1773168-1-1.html
(出处: 海川化工论坛网)

【海川【海川奇葩安全隐患第四季】汇总贴，不断更新中，欢迎大家参与讨论
https://bbs.hcbbs.com/thread-2748458-1-1.html
(出处: 海川化工论坛网)

食材猜猜看】系列汇总贴持续更新中，上千种食物，你可认得完？
https://bbs.hcbbs.com/thread-2142205-1-1.html
(出处: 海川化工论坛网)

【海川化工遗址】汇总贴，持续更新中!!!欢迎欣赏
https://bbs.hcbbs.com/thread-2145992-1-1.html
(出处: 化海川流-海川化工论坛网)

qugd 发表于 2020-8-3 20:45
这是不是相当于一个超大容积的杜瓦瓶？

中原人 发表于 2020-8-4 05:16
涨见识，第一次接触到。

taozb 发表于 2020-8-5 09:03
LNG混凝土外罐是考虑其战略安全性的，能防一般的导弹攻击。

gn_1984 发表于 2020-8-6 09:24
双层球罐没见过，长见识了。谢谢分享。

智者明 发表于 2020-8-4 09:59
可是这样两个球罐造价高，圆柱形贮罐成本低呀？

本实用新型涉及双层球形储罐技术领域，特别涉及一种高真空绝热双层球罐。



背景技术：

高真空绝热双层球罐主要用于储存低温液体介质，是低温系统的关键设备。在国家大力提倡环保、节能的产业政策下，高真空绝热双层球罐在低温液体贮运设备市场获得了广泛认可，具有巨大的发展空间。目前，高真空绝热双层球罐主要由内球罐、外球罐及支撑结构等部件组成，内球罐通过支撑结构支撑于外球罐中，因此需在外球罐上开孔以供支撑结构穿过外球罐，而开孔之后再用补强板封住，易出现装配精度不精准、焊接困难，焊接质量不能保证，变形大、成型不好，费时费工等问题，进而影响了球罐的密封效果和保温效果。

智者明 发表于 2020-8-4 09:59
可是这样两个球罐造价高，圆柱形贮罐成本低呀？

gn_1984 发表于 2020-8-6 09:24
双层球罐没见过，长见识了。谢谢分享。

技术实现要素：

本实用新型的目的在于提供一种安装方便、密封效果和保温效果好的高真空绝热双层球罐。

为解决上述技术问题，本实用新型提供一种高真空绝热双层球罐，包括内球罐、外球罐、多个内球罐支撑结构和多个外部套筒；内球罐外表面包覆有高真空保温材料；外球罐包裹所述内球罐，且与所述内球罐之间形成有夹层空间，所述外球罐底部设有多个开孔；多个内球罐支撑结构固定连接于所述内球罐底部以支撑所述内球罐，各内球罐支撑结构一一穿过所述外球罐的开孔；多个外部套筒固定连接于所述外球罐底部的开孔处，且一一对应套设于所述内球罐支撑结构外部，并与所述内球罐支撑结构固定连接，所述外部套筒的内部空间与所述夹层空间相通，且为密闭空间。

优选地，每个所述外部套筒均包括上下端开口、内部中空的套筒本体和固定连接于所述套筒本体下端的封板；所述套筒本体套设于所述内球罐支撑结构外部且两者之间有间隔，所述套筒本体的上端与所述外球罐底部固定焊接，所述封板与所述内球罐支撑结构固定连接；所述外部套筒的内部空间内还设有高真空保温材料。

优选地，所述内球罐支撑结构沿所述内球罐的圆周均向分布。

优选地，所述内球罐支撑结构的上端在所述内球罐的连接位置位于所述内球罐的赤道板至下极板之间。

优选地，所述内球罐支撑结构的中轴线上端至所述内球罐圆心之间的连线与水平面之间的夹角为0～40°。

优选地，每个内球罐支撑结构均包括隔热件、固定连接于所述隔热件上端的上部支柱、固定连接于所述隔热件下端的下部支柱和固定连接于下部支柱下端的底板，所述上部支柱与所述内球罐底部固定相连，所述下部支柱穿过所述外部套筒且与所述外部套筒固定焊接。

优选地，所述上部支柱下端设有上部支柱连接板，所述下部支柱上端设有下部支柱连接板；所述上部支柱连接板、所述隔热件和所述下部支柱连接板上对应开设有螺栓孔，并通过紧固件相连接；所述上部支柱连接板和所述隔热件上的螺栓孔均为腰型孔，所述下部支柱连接板上的螺栓孔为圆形孔。

优选地，所述隔热件由隔热玻璃钢材料制成；所述上部支柱由耐低温材料制成。

优选地，所述高真空绝热双层球罐还包括外球罐支撑结构，所述外球罐支撑结构固定于所述外球罐和所述内球罐顶部之间对所述外球罐进行支撑。

优选地，所述外球罐支撑结构为内部中空的筒状结构，其一端与所述外球罐固定连接，另一端与所述内球罐固定连接；所述外球罐支撑结构由隔热玻璃钢制成。

由上述技术方案可知，本实用新型的优点和积极效果在于：

本实用新型中外球罐上供内球罐支撑结构穿过的开孔通过外部套筒进行封闭，外部套筒的内部空间与内外球罐之间的夹层空间形成一密闭空间，使得高真空绝热双层球罐的密封性更好，保温效果更优，且外部套筒安装方便、施工简单。

taozb 发表于 2020-8-5 09:03
LNG混凝土外罐是考虑其战略安全性的，能防一般的导弹攻击。

技术特征：
1.一种高真空绝热双层球罐，其特征在于，包括：

内球罐，其外表面包覆有高真空保温材料；

外球罐，包裹所述内球罐，且与所述内球罐之间形成有夹层空间，所述外球罐底部设有多个开孔；

多个内球罐支撑结构，固定连接于所述内球罐底部以支撑所述内球罐，各内球罐支撑结构一一穿过所述外球罐的开孔；

多个外部套筒，固定连接于所述外球罐底部的开孔处，且一一对应套设于所述内球罐支撑结构外部，并与所述内球罐支撑结构固定连接，所述外部套筒的内部空间与所述夹层空间相通，且为密闭空间。

2.根据权利要求1所述的高真空绝热双层球罐，其特征在于，每个所述外部套筒均包括上下端开口、内部中空的套筒本体和固定连接于所述套筒本体下端的封板；所述套筒本体套设于所述内球罐支撑结构外部且两者之间有间隔，所述套筒本体的上端与所述外球罐底部固定焊接，所述封板与所述内球罐支撑结构固定连接；所述外部套筒的内部空间内还设有高真空保温材料。

3.根据权利要求1所述的高真空绝热双层球罐，其特征在于，所述内球罐支撑结构沿所述内球罐的圆周均向分布。

4.根据权利要求1所述的高真空绝热双层球罐，其特征在于，所述内球罐支撑结构的上端在所述内球罐的连接位置位于所述内球罐的赤道板至下极板之间。

5.根据权利要求4所述的高真空绝热双层球罐，其特征在于，所述内球罐支撑结构的中轴线上端至所述内球罐圆心之间的连线与水平面之间的夹角为0～40°。

6.根据权利要求1所述的高真空绝热双层球罐，其特征在于，每个内球罐支撑结构均包括隔热件、固定连接于所述隔热件上端的上部支柱、固定连接于所述隔热件下端的下部支柱和固定连接于下部支柱下端的底板，所述上部支柱与所述内球罐底部固定相连，所述下部支柱穿过所述外部套筒且与所述外部套筒固定焊接。

7.根据权利要求6所述的高真空绝热双层球罐，其特征在于，所述上部支柱下端设有上部支柱连接板，所述下部支柱上端设有下部支柱连接板；所述上部支柱连接板、所述隔热件和所述下部支柱连接板上对应开设有螺栓孔，并通过紧固件相连接；所述上部支柱连接板和所述隔热件上的螺栓孔均为腰型孔，所述下部支柱连接板上的螺栓孔为圆形孔。

8.根据权利要求6所述的高真空绝热双层球罐，其特征在于，所述隔热件由隔热玻璃钢材料制成；所述上部支柱由耐低温材料制成。

9.根据权利要求1所述的高真空绝热双层球罐，其特征在于，所述高真空绝热双层球罐还包括外球罐支撑结构，所述外球罐支撑结构固定于所述外球罐和所述内球罐顶部之间对所述外球罐进行支撑。

10.根据权利要求9所述的高真空绝热双层球罐，其特征在于，所述外球罐支撑结构为内部中空的筒状结构，其一端与所述外球罐固定连接，另一端与所述内球罐固定连接；所述外球罐支撑结构由隔热玻璃钢制成。

技术总结
本实用新型提供了一种高真空绝热双层球罐，包括内球罐、外球罐、多个内球罐支撑结构和多个外部套筒；内球罐外表面包覆有高真空保温材料；外球罐包裹内球罐，且与内球罐之间形成有夹层空间，外球罐底部设有多个开孔；多个内球罐支撑结构固定连接于内球罐底部以支撑内球罐，各内球罐支撑结构一一穿过外球罐的开孔；多个外部套筒固定连接于外球罐底部的开孔处，且一一对应套设于内球罐支撑结构外部，并与内球罐支撑结构固定连接，外部套筒的内部空间与夹层空间相通，且为密闭空间。本实用新型外球罐上供内球罐支撑结构穿过的开孔通过外部套筒进行封闭，使得高真空绝热双层球罐的密封性更好，保温效果更优，且外部套筒安装方便、施工简单。

技术研发人员：邹惠忠;冯俊爽;王荣华;郭旭;吴金龙;孙华;刘根仓;孙娟;龙兆耀;陈杰;翟耀峰;王芳云
受保护的技术使用者：张家港中集圣达因低温装备有限公司;中集安瑞科投资控股（深圳）有限公司;中国国际海运集装箱（集团）股份有限公司
技术研发日：2017.11.15
技术公布日：2018.06.08

沙漠里的游鱼 发表于 2020-8-8 20:44
技术总结
本实用新型提供了一种高真空绝热双层球罐，包括内球罐、外球罐、多个内球罐支撑结构和多个外部套 ...

圣达因低温罐是它们的特色产品，行业里口碑不错。

智者明 发表于 2020-8-8 21:21
圣达因低温罐是它们的特色产品，行业里口碑不错。

他们做这个比较多吧

智者明 发表于 2020-8-3 20:12
涂层不同，防止不同材质下的冷能传导。

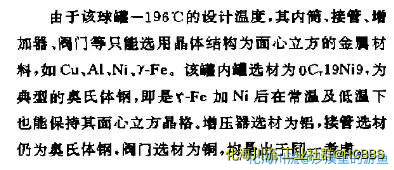

终于找到了这个
===================
和管道的处理方式是一样的
不知道绝热的是什么材料

这是一篇好文章，开眼界
============================

智者明 发表于 2020-8-8 21:21
圣达因低温罐是它们的特色产品，行业里口碑不错。

智者明 发表于 2020-8-8 21:21
圣达因低温罐是它们的特色产品，行业里口碑不错。

沙漠里的游鱼 发表于 2020-8-10 19:00

qugd 发表于 2020-8-3 20:45
这是不是相当于一个超大容积的杜瓦瓶？
