浩辰CAD软件中焊接符号的使用教程

对于CAD机械制图来说焊接符号标注是非常重要的CAD标注之一。但是在之前的CAD软件中的焊接符号标注大多都是不太实用的，搞得工程师在使用焊接符号标注的时候费时费力。浩辰CAD机械软件中开发的一些关于焊接的新功能解决了以上问题，接下来给大家分享一下这些新功能的使用方法吧！

焊接符号标注的使用教程：

1. 焊接符号

在浩辰CAD机械软件中，焊缝标注是根据 GB/T 324→1988《焊缝符号表示法》和 GB/T 12212→1990《技术制图焊缝符号的尺寸、比例及简化表示法》标准为基准的。在浩辰CAD机械软件中调用【浩辰机械（M）】→【符号标注（Y）】→【焊接符号（W）】或输入“HJ”命令，就会弹出“焊接符号”对话框，如下图所示。

输入：焊接基本符号、焊缝尺寸及其他参数。设置好有关参数后，点取“确定”按钮，切换到作图屏幕。

提示：请选取标注引出点：

输入：确定标注引出点

提示：请选取下一点：

输入：拖动鼠标，按左键确定折点位置

输入：回车(或按鼠标右键)

提示：请选择标注位置：

输入：拖动鼠标，按左键确定标注位置

结果：完成标注。如下图所示。

2.新焊接符号

根据最新国标 GB/T324-2008 及某些企业实际工作中对焊接符号标注的要求，支持新焊接符号标注。支持以下功能和操作：

Ÿ 支持最新国标 GB/T324-2008；

Ÿ 增加预览效果；

Ÿ 基本符号上/下均可添加特征尺寸；

Ÿ 特征尺寸中支持尺寸偏差的输入；

Ÿ 一侧可标注双行基本符号；

Ÿ 虚线开关设置为按钮，切换更方便。

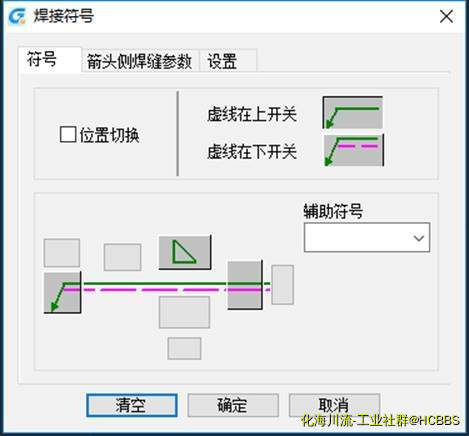

在浩辰CAD机械软件中调用【浩辰机械（M）】→【符号标注（Y）】→【新焊接符号（G）】，就会弹出“焊接符号”对话框，如下图所示。

①对称焊缝：

1） 初次选择“对称焊缝”，使线下符号同线上符号一样。

2） “对称焊缝”选中后，无论再选择线上或线下的基本符号和补充符号，均相当于同时选择两侧符号。

3） 对称焊缝仅对符号起作用，对标注信息不起作用。即：选择后，标注信息的内容及位置没有变化。

4） 由于特殊符号，中间对称的点焊缝、缝焊缝、平面连接(钎焊)型式，及永久垫板和临时垫板的特殊性质，“对称焊缝”对以上符号无效，即如果对称对象是以上符号，则另一侧焊缝标注不显示（包括标注文字）

②位置切换：

勾选后，焊接符号的上下位置发生交换，包括标注符号及标注参数信。

③符号：

利用符号工具，我们可以方便的标注焊接文本，如上下偏差值等。

1） ：上下偏差。类似 CAD 的堆叠命令。即使用特殊符号“^”区分上下偏差，如希望得到的效果，则输入：“2+0.5^0”，然后选择 2 后的几个字符，并按上下偏差按钮即可。上下偏差的字符高度为正常字符高度的 0.714 倍。

2）°：度。用于插入一个角度符号。与直接输入“%%d”有相同效果。

3）±：正负号。用于插入一个正负号。与直接输入“%%p”有相同效果。

4）· ：点。用于插入一个参数分隔符“ · ”。

5）× ：乘号。用于插入一个参数分隔符“×”。

对称焊接和位置切换，如下图所示。

3.焊接表示法

在椭圆、圆、圆弧、直线和多段线上绘制缝焊缝和角焊缝。可以在前视图和侧视图中绘制角焊缝和单边 V 形对接焊缝。可以输入焊缝宽度，或者使用定点设置来定义它。

在浩辰CAD机械软件中调用【浩辰机械（M）】→【符号标注（Y）】→【焊接表示法（L）】，就会弹出“焊接表示法”对话框，如下图所示。

在此对话框中可选择要在几何图形上放置的焊接表示法，选择前视图，命令行将显示下列提示：

焊脚宽度：指定接缝的宽度。

选择直线、圆弧、圆或椭圆：指定要附着符号的锥度或斜度。

起点：指定接缝的起点

终点：指定接缝的终点。

正确一侧：指定角焊缝是否放置在接缝的正确一侧。如果指定“否”，程序会将焊缝移至另一侧。

角度：指定焊缝的角度。最终画出的焊接表示法如下图所示。

以上是CAD标注中焊接符号使用的相关操作教程，希望对大家有多帮助~
