分享使用solidworks做管道图的感受

shangdanyige · 发表于 2018-8-23 20:23:54

加入五千万化工人社群

您需要登录才可以下载或查看，没有账号？注册

x

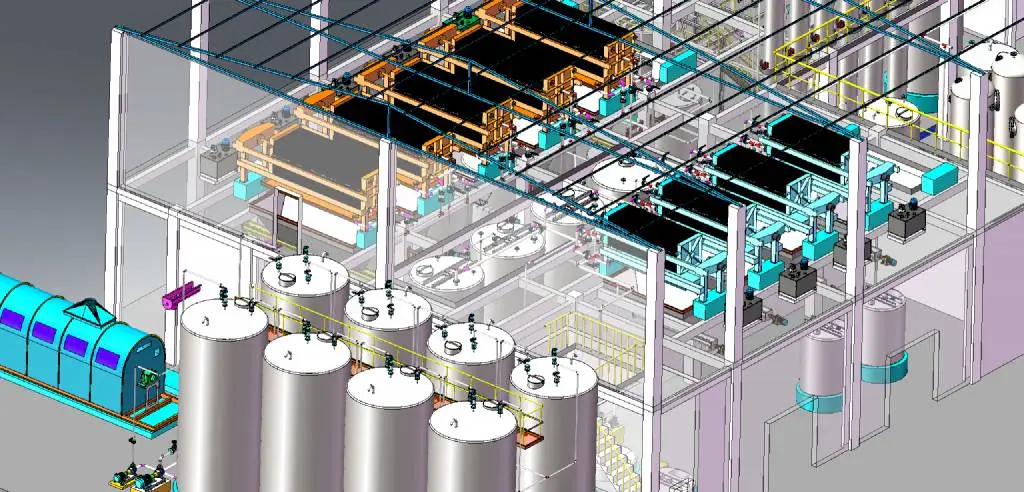

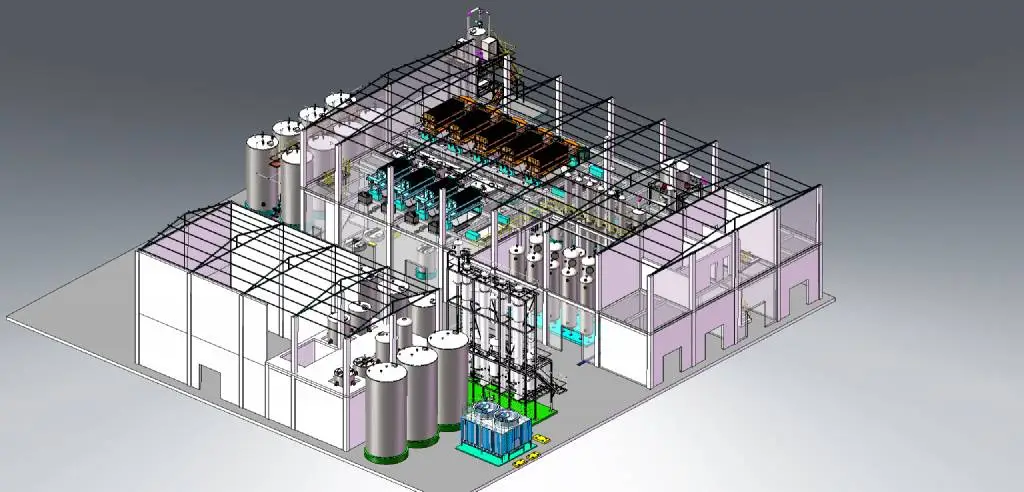

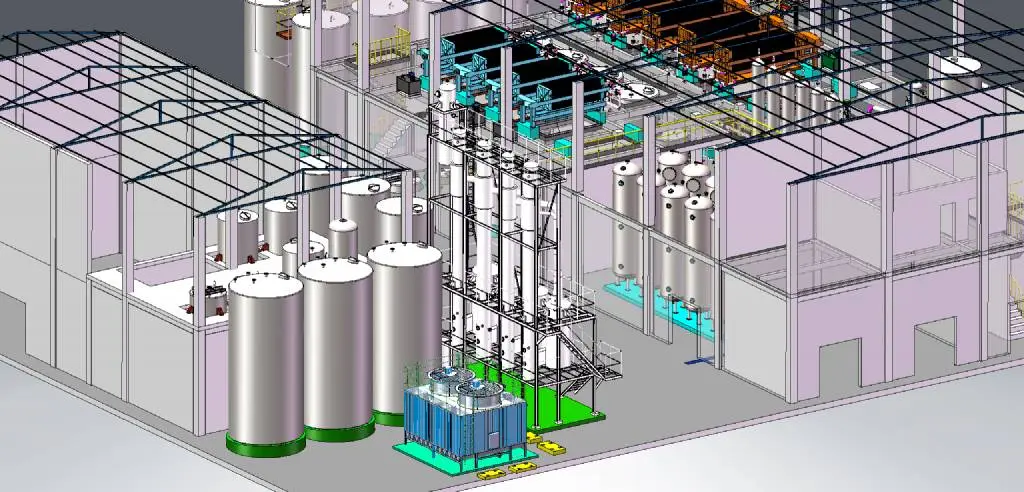

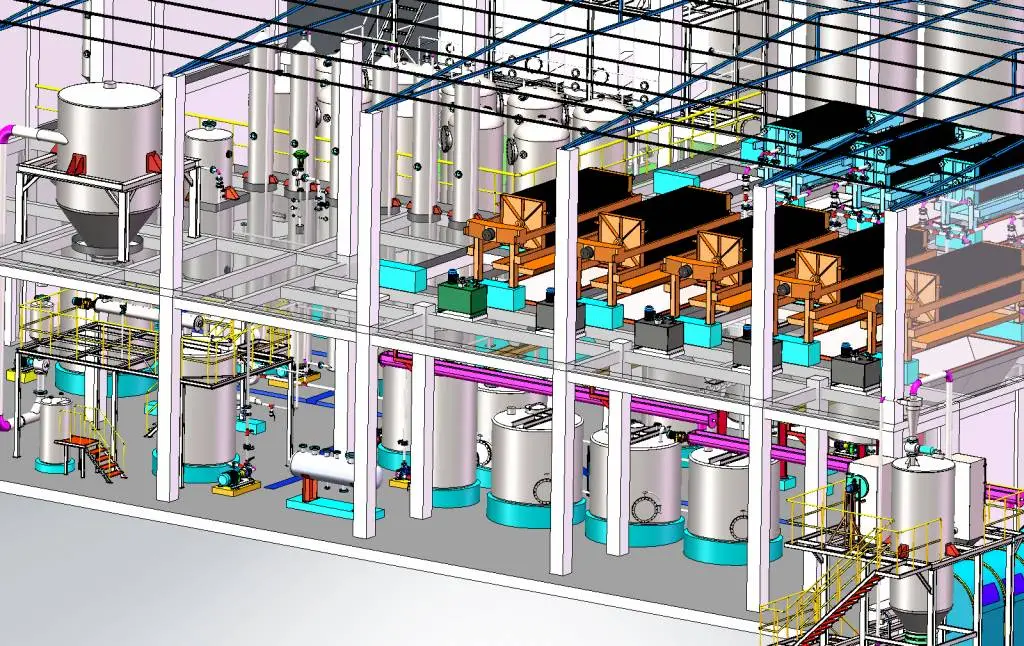

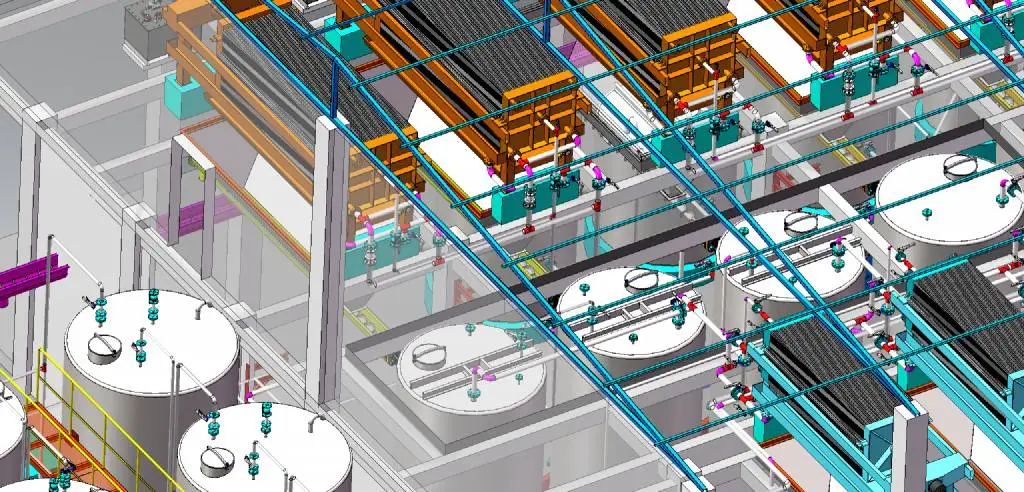

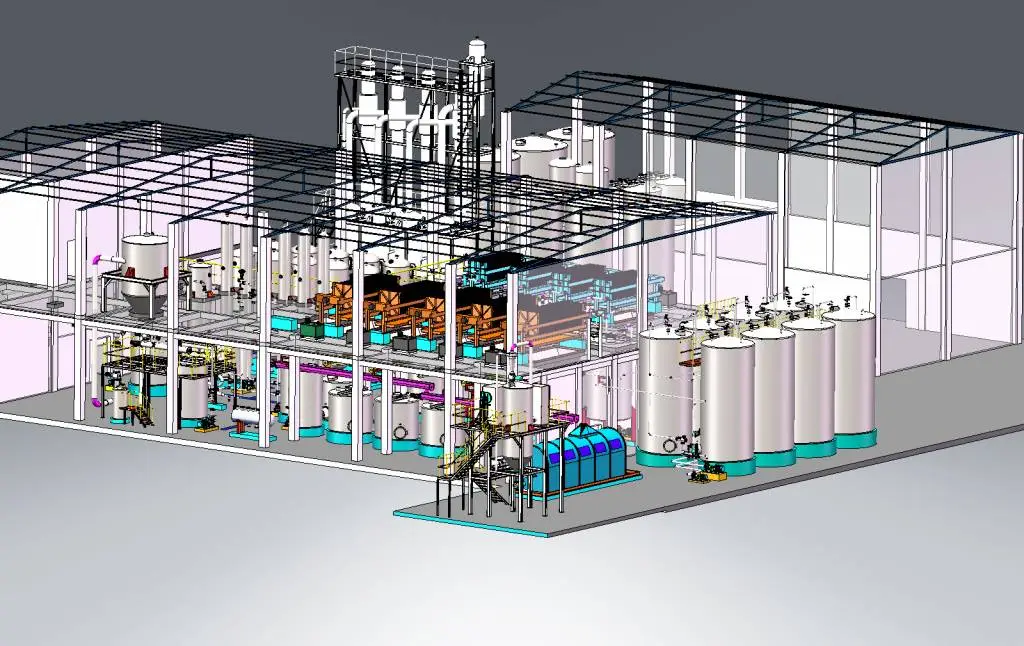

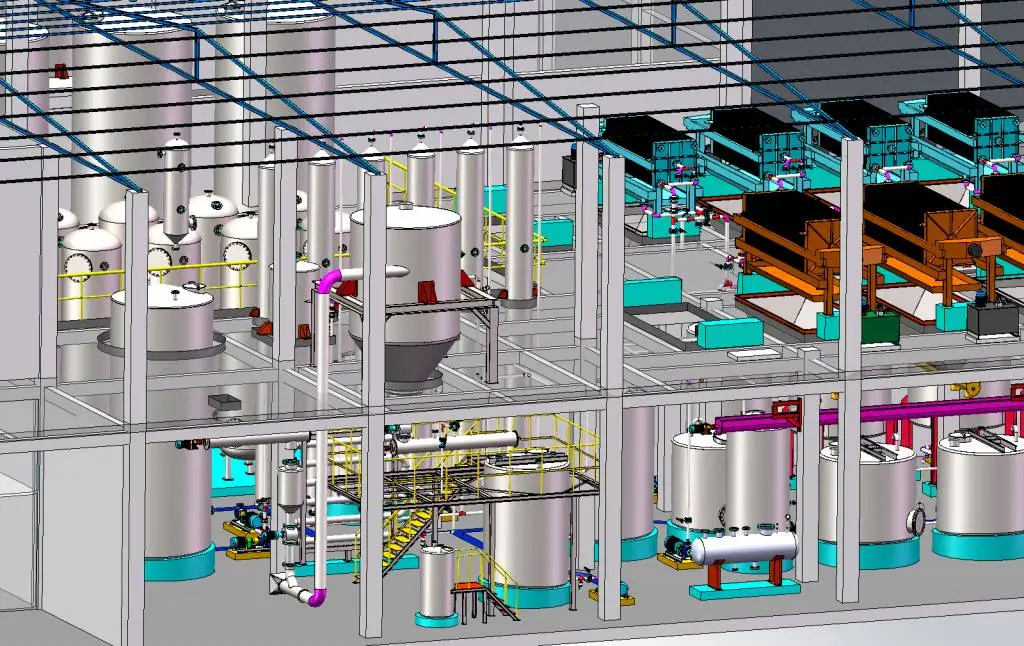

接触的也算是化工行业，有时候需要做管道图，方便前期做预算，做细节布置，正好发现solidworks有个插件可以把做管道，抱着试一试心态去网上找视频教程，可惜免费的基本没有，然后就摸索着来，到现在用了差不多2年了。感受就是，solidworks自带的免费管道插件做管道图，缺点是不方便材料的全部统计，吃配置，不能出单线图。优点是模型非常直观，效果逼真，出的3D效果的管道图做施工用很直观。

河北广浩法兰 · 发表于 2018-8-23 22:28:16

厉害了。。。。

发表于 2018-8-24 06:35:16

改天试试去~~
~

漠漠风 · 发表于 2018-8-24 08:29:54

那不是一点的吃配置，就算用Routing插件也同样吃配置，说多了都是泪啊，我要换PDMS了

wqltj12 · 发表于 2019-3-20 08:16:52

告诉你一个简单的方法，不用插件。用装配图中三维草图勾勒管线走向。然后复制三维草图到零件，扫描生成管线，抽壳厚度。什么样的管线都能做。

青涩年华 · 发表于 2019-3-20 08:43:53

个人觉得三维软件做的模型都很直观，solidworks很少有人用来配管

wdyhm · 发表于 2019-3-20 11:23:01

厉害厉害，三维做出来挺漂亮的。可惜大学学的solidworks都忘完了

semiprof · 发表于 2019-6-4 14:01:09

wqltj12 发表于 2019-3-20 08:16
告诉你一个简单的方法，不用插件。用装配图中三维草图勾勒管线走向。然后复制三维草图到零件，扫描生成管线 ...

我觉得这个方法并不简单，并且，配管，并不是就画管子就行了，还有法兰紧固件阀门等。

semiprof · 发表于 2019-6-4 14:01:43

楼主能互换资源吗？我现在也是全力用sw配管

飞逝 · 发表于 2019-6-4 15:12:24

PDMS也挺好的啊，

发表于 2019-7-25 15:26:48

他的配置里都是美标的东西，怎么改成国标的啊

shangdanyige · 发表于 2019-7-25 15:31:12

20040274 发表于 2019-7-25 15:26
他的配置里都是美标的东西，怎么改成国标的啊

建立管道材料库或者网上花点钱个人家建立好的库

发表于 2019-7-25 15:40:12

你有建库的经历吗？为什么我建库布管时候总是出现问啊

wwl3210 · 发表于 2019-7-31 08:29:11

感谢分享经验，试试看

wsts00100 · 发表于 2019-8-3 12:54:24

不能统计材料就是硬伤。

狗肉馆靓仔 · 发表于 2019-8-5 10:04:10

没用过，这个管道是在模型空间里布出来的么？

李鑫_cqr3j · 发表于 2020-10-21 14:41:16

wsts00100 发表于 2019-8-3 12:54
不能统计材料就是硬伤。

谁说不能统计材料

李鑫_cqr3j · 发表于 2020-10-21 14:44:04

wsts00100 发表于 2019-8-3 12:54
不能统计材料就是硬伤。


李鑫_cqr3j · 发表于 2020-10-21 14:45:44

李鑫_cqr3j 发表于 2020-10-21 14:41
谁说不能统计材料
