PID流程图分享-回忆学习的艰辛与成功后快乐

为积极响应论坛号召，特在煤化大区技术交流版发起分享装置图片活动专贴。目的就是为大家提供一个展示自己企业风采的舞台，在这里相互交流，开拓视野，收获知识，结交好友，共同繁荣海川化工论坛！

活动内容不要泄密，活动时间为30日（2017年10月19日16时为止）。活动结束后，请各位好友投票，赢海川币、威望值、魅力值、财富值等。

要求：
1.分享图片必须是手画的PID流程图。
2.必须在顶部或底部对该图片配简短文字介绍。
3.分享图片必须是原创、清晰图片，请勿使用网络图片。
4.每一楼最多发1张图片。每人可以参加1-3次。

5.不要发布涉密内容

奖励：
1.第一名（1名）：  500海川币+300财富值+1威望值
2.第二名（2名）：  300海川币+200财富值+2魅力值
3.第三名（3名）：  100海川币+100财富值
4.参与奖（若干）：50财富值

【煤化工专区】管理人员、技术团招聘---长期有效

http://bbs.hcbbs.com/thread-1839983-1-1.html

【煤化工专区】管理交流群

http://bbs.hcbbs.com/thread-1840339-1-1.html

顶起

顶起来，互相学习。

wangsanhuzi 发表于 2017-9-13 10:53


登录/注册后可看大图

顶起来，互相学习。

发图呀！顶什么呀！

为什么没有人晒图？学习的时候都不用画图的吗？

为什么没有人晒图？学习的时候都不用画图的吗？

为什么没有人晒图？学习的时候都不用画图的吗？

为什么没有人晒图？学习的时候都不用画图的吗？

不是不晒图呢，版主，真心的！那些手绘图，早都找不到了，新人估计手里有可能还有，老人后期都用CAD了，谁还用手绘

顶起来，我理解的如图。

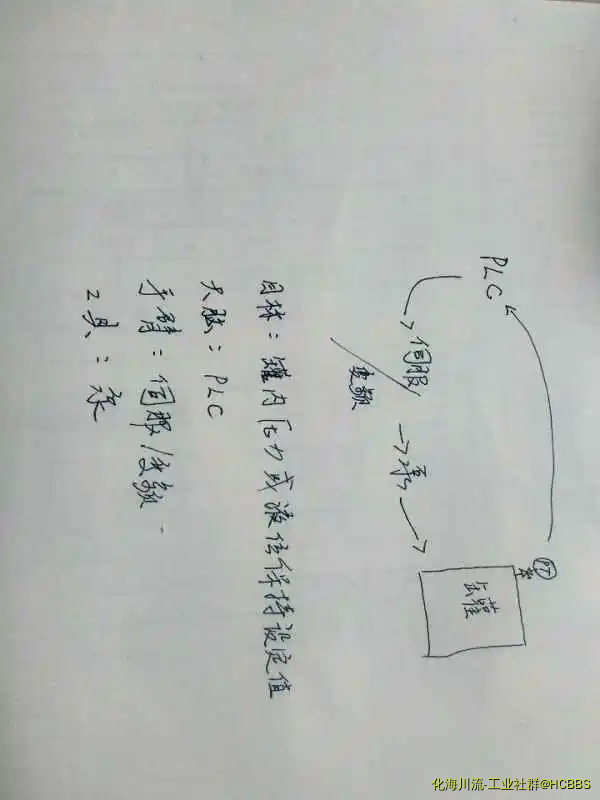

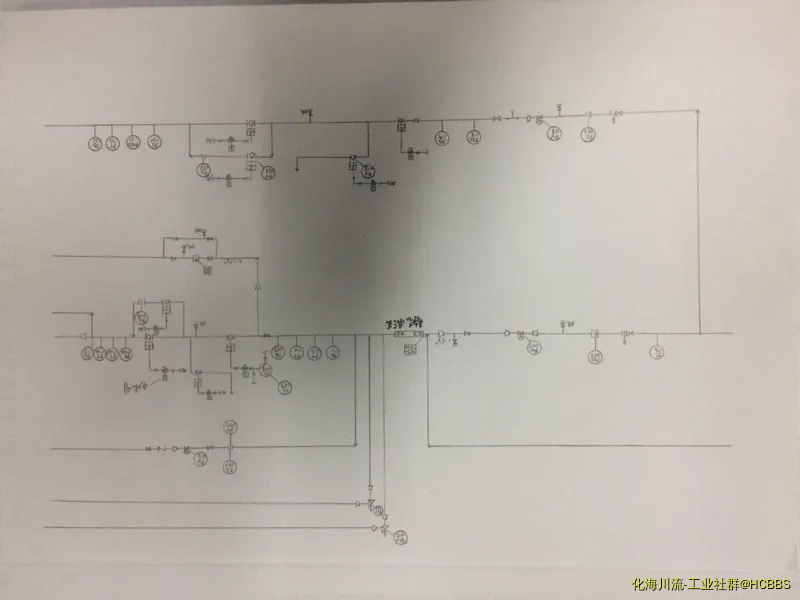

本图是天然气转化图，本人学习知识自己绘制

wangsanhuzi 发表于 2017-9-14 15:51
顶起来，我理解的如图。

也算吧

液氯罐区及气化装置、事故氯吸收装置。

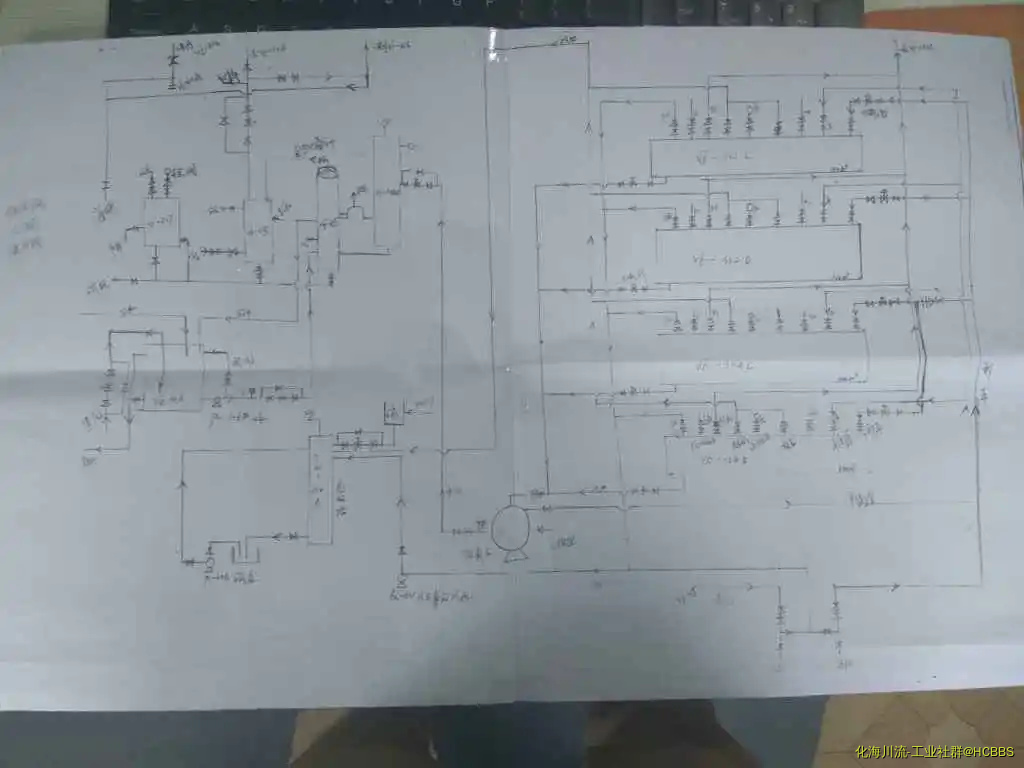

40万吨/年天然气甲醇装置合成单元PID流程，由转化气进压缩机到合成塔合成，冷却后产出粗醇去界外精馏与罐区，涵盖合成，压缩循环系统与中压气包蒸汽系统以及部分联锁，未涉及膜分H2回收。是多年前初学工艺的时候画的。此图为考试时签字笔画就，得分90而已，当年学习竞争之严厉可见一斑。后来有更加仔细版本，也用签字笔画，出现错误的时候用涂改液涂改，定稿后后复印添笔，逐一添上控制点与联锁，为可以作为标准件查阅，又添上管号，然而那更细致的版本今已遗失，不可再现。

图片全部不清晰，看不清，要上传无压缩的图
@qy869221832

broken01 发表于 2017-9-18 11:08


登录/注册后可看大图

图片全部不清晰，看不清，要上传无压缩的图
@qy869221832

是的

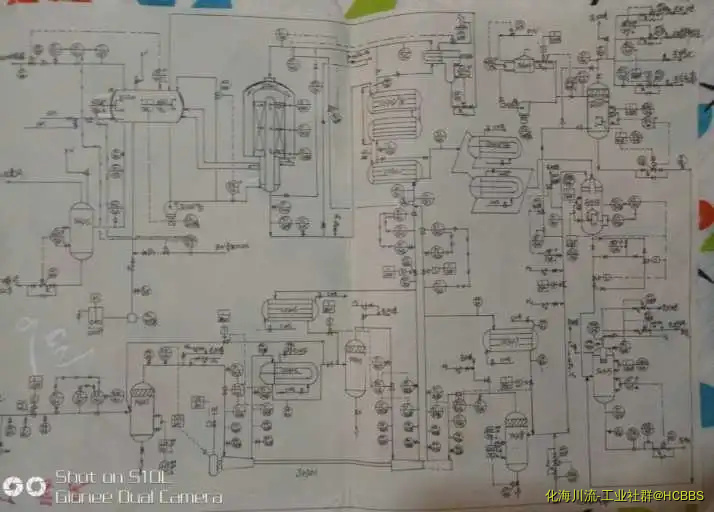

天然气转化图（部分）

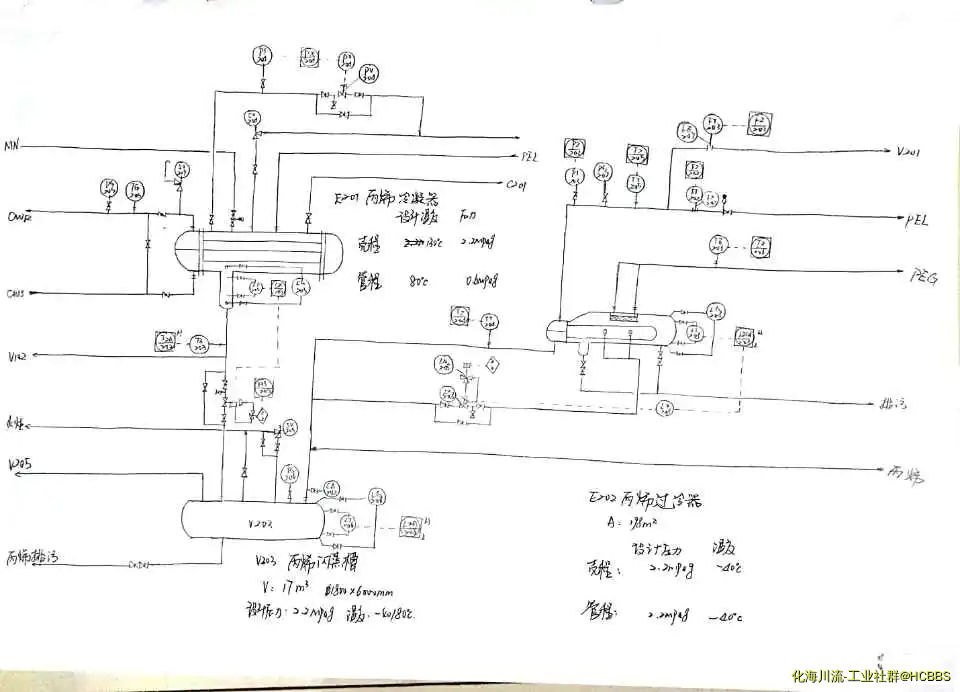

丙烯制冷流程图

挺好的活动。不过看了一下大家上传的图片，几乎都看不清楚。

PID画的都很好，真是厉害！！受教了
