氟硅酸镁的生产工艺

1.1 实验原料及原理
以质量分数为 12%~22% 的氟硅酸、工业轻质氧
化镁（ HG/Ｔ 2573 — 2012 ）作为原料，工业轻质氧化镁
主要成分及质量分数为： MgO ， 92%~95% ； CaO ， 0.5%~
2.0% ；硫酸盐， 0.2%~1.0% 。 合成过程主要反应：
MgO+H 2 SiF 6 = MgSiF 6 +H 2 O
CaO+H 2 SiF 6 = CaSiF 6 +H 2 O
MgO+2HCl = MgCl 2 +H 2 O
1.2 实验设备
容积为 21m 3 的碳钢衬胶合成槽；板框压滤机；真
空浓缩蒸发器； MSMPR 冷却结晶槽；离心机；干燥
机等。

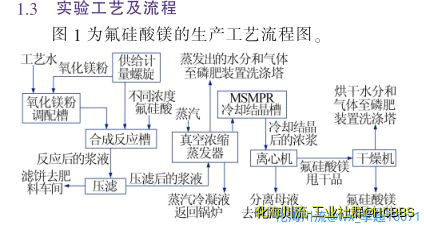

1.3 实验工艺及流程

主要工艺步骤如下： 1 ）采用先加酸后加 MgO 粉悬
浮液的操作顺序：将 H 2 SiF 6 加入到合成槽保持 50 ℃
并持续搅拌，然后将氧化镁粉悬浮液加入到其中，反
应时间控制为 1 h ［ 3－4 ］ ； 2 ）将反应产物压滤，滤液蒸发
浓缩至预期浓度， 冷却结晶得到含有氟硅酸镁晶体
的料浆，并将其冷却后甩干分离，所得结晶产物在气
流干燥管中迅速干燥； 3 ）采用先加 MgO 粉再加酸的
操作顺序：先向合成槽中加入 50 ℃ 温水，启动螺旋给
料器将数量事先计算好的氧化镁粉加入到其中，然
后，向其中加入不同质量分数（ 12% 、 16% 和 22% ）
H 2 SiF 6 ，反应时间控制在 1 h ；重复上述 2 ）的操作。

谢谢分享

谢谢分享

谢谢分享

学习了，如有需要搪瓷 、衬氟设备、衬氟管道、衬氟阀门等还请联系。
