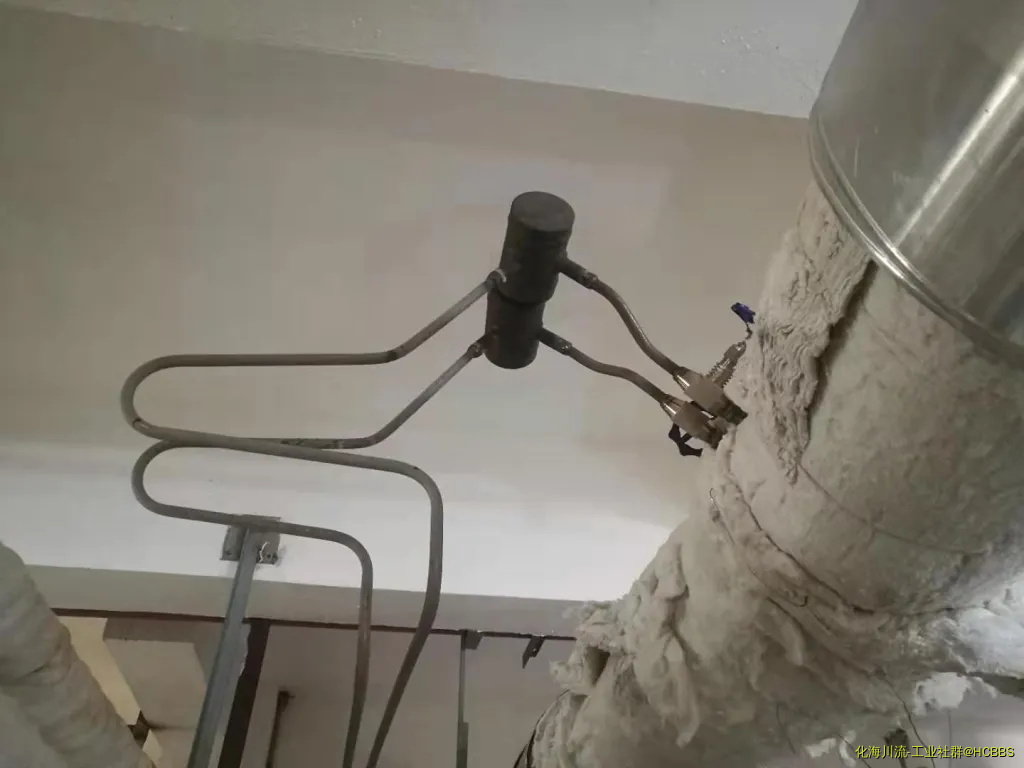

测蒸汽孔板流量计冷凝罐安装是否规范



不规范，测量蒸汽要水平安装，且导压管应该垂直向下。

样子不规范，不过用起来应该也没什么问题，只要冷凝液充满导压管。冷凝罐并不是必须的，导压管比较长的时候可以省去，我们有这样安装的流量计。

ssln123 发表于 2019-10-16 10:54
样子不规范，不过用起来应该也没什么问题，只要冷凝液充满导压管。冷凝罐并不是必须的，导压管比较长的时候 ...

就担心冷凝罐不能充满冷凝液，冷凝液会倒流至主蒸汽管道，还有一个冷凝罐需要支架固定吗？

jlszhoujidai 发表于 2019-10-16 09:47
不规范，测量蒸汽要水平安装，且导压管应该垂直向下。

大神能不能说明白一点，水平安装指哪部分，导压管垂直向下是不是指冷凝罐出口导压管垂直向下，还有图上这样安装影响测量吗？

这样是没问题啊，一样用，但是你的引压管做了个U型弯是什么意思?

这样装起不到隔离的作用

谁设计的，人才啊，要不安装师傅就太有才了。你考虑过隔离液怎么装进隔离罐了吗？还有引压管为什么要U型？

不行啊！有标准

不规范。冷凝罐的作用是维持气液平衡，平衡在罐内实现，由此维持测压，蒸汽/凝液 可 “自由”在冷凝罐----取压口之间流动。

所以规范说， 取压口水平出，罐体尽量靠近取压口，取压口和罐的入口同一水平面。 若罐体是冷的，那就没要按此要求做。
你的安装，气液平衡点在取压管内，受环境变化影响大。你可以做个试验，用冷水模拟下雨浇导压管，水平管的方案和你的方案，哪个影响大？差压也就几十个KPA。

你这个不好用，越到冬天波动越大。把你这两个冷凝罐去掉，也比你现在这么安装要强的很多。你的冷凝罐将会产生液体的流动，冬天的气温越低，流动性越大，波动越大。你可以投上以后试用一下就知道了。你可以考虑用保温棉把冷凝罐包起来，波动就可以减小。如果冷凝罐不做保温到了冬天肯定不能使用。

没有问题，平衡罐内液位一致，罐内水可以靠冷凝产生。

不明白 发表于 2019-10-20 20:41
没有问题，平衡罐内液位一致，罐内水可以靠冷凝产生。

罐内水冷凝以后呢？能在罐子里存贮吗？到了冬天，冷凝速度加快，怎么办？是，罐内的液位是一致的，但是罐内的压力呢？也一致吗？不要这个冷凝罐也比这种安装方式测量要准确。

规范不规范，（最好按规范安装，别人是跳不出毛病的）能测流量就可以了，已经安装成这样了，问题：
1：导压管保温有点困难（南方没有冰点的地区不需要保温），
2：差压变送器看不到，如果是3阀组，高低压侧需要排污阀；如果是五阀组，就不需要排污阀了，希望对你有所帮助。

不规范，前提是你们要求计数准确吗，能用，但是对于数据有影响，引压管为啥子湾各湾呢

不规范，前提是你们要求计数准确吗，能用，但是对于数据有影响，引压管为啥子湾各湾呢

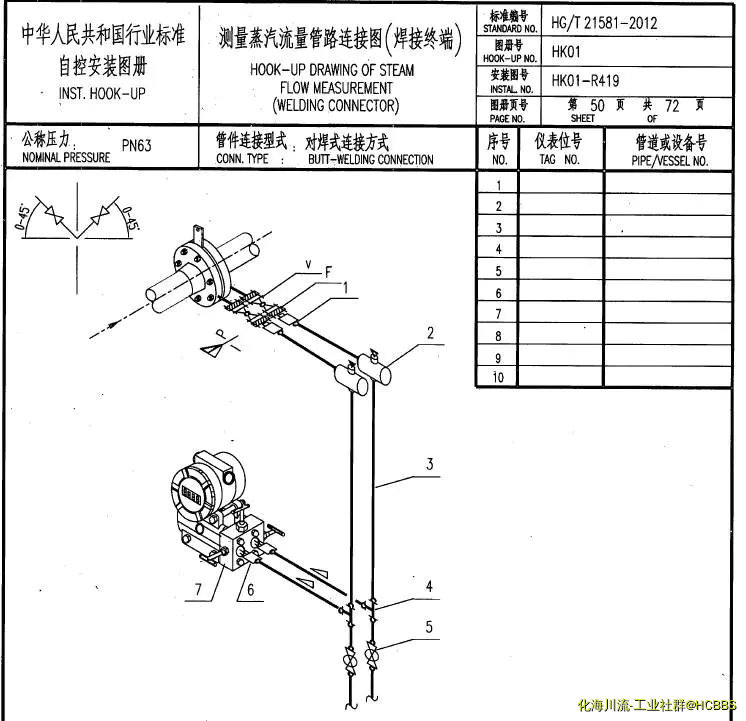

参考自控安装图册

可以这样安装，使用前需要给冷凝器加水，正常安装是水平安装或者下45度安装，取压管冷凝水自动回流到冷凝器（冷凝罐），就不需要提前给冷凝器加水

FR32 发表于 2021-4-12 17:16
可以这样安装，使用前需要给冷凝器加水，正常安装是水平安装或者下45度安装，取压管冷凝水自动回流到冷凝器 ...

为什么要等蒸汽冷凝成水？就不能提前灌水么？等蒸汽冷凝成水前就不投运变送器了？就不测量了？真是等蒸汽冷凝成水装满，等得花儿都谢了！

能用吧，要非纠结样子，那肯定是不好看。
