CAD命令：新、新、新！剖面命令新功能来了！

针对墙、门、窗等建筑构件进行参数化设计的智能绘图工具的出现，不仅能极大地提高建筑CAD图纸的绘制速度，还能高效便捷地实现图纸的修改！

你只需要修改该构件的相应参数，或者拖拽对象夹点，即可轻松完成修改！

但在剖面的绘制方面，由于构件形状各异，修改复杂等原因，使得一些专业软件的剖面参数化绘制功能还不完善。

而使用最新版浩辰云建筑的朋友可能已经发现，在剖面命令组下，多了很多以前没见过的新功能！这些新功能既有对已有功能的增强与补充，也有新的亮点创新。在稍后即将发布的浩辰CAD建筑 2020当中，还会有更大的惊喜，请大家耐心等待！

下面小编给大家介绍下，如何使用升级后的剖面楼梯绘制功能。

剖面楼梯可以一段段进行绘制。选择【剖面】—【剖面梯段】，出现下图所示对话框，然后开始一段段绘制。



绘制过程中注意剖切楼梯和可见楼梯的交替出现，有楼板的地方，应当不再涉及休息平台。

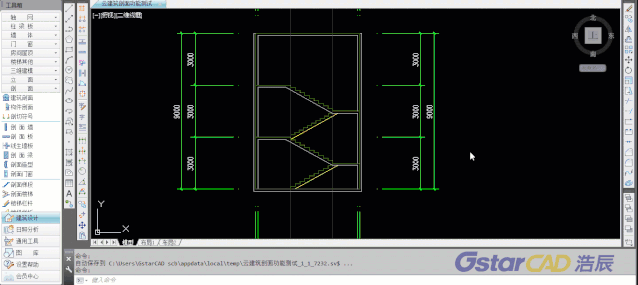

剖面梯段：

也可以批量插入，批量插入的方法有自由插入、墙间插入、两点定位三种。选择【剖面】—【剖面楼梯】，出现下图所示对话框。

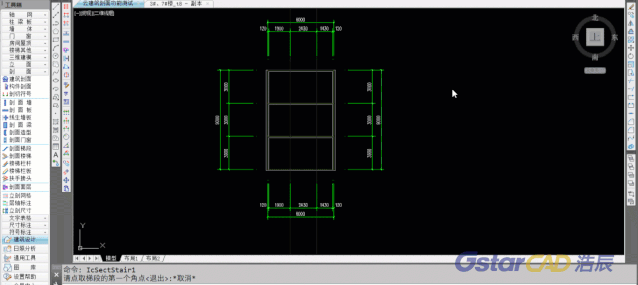

自由插入：

墙间插入：

两点定位：

两点定位本操作需要注意起始梯段是剖切梯段，还是可见楼梯，休息平台与楼板重合时，可以不设置休息平台。休息平台宽度可以在对话框中设置。无论批量设置还是一段段绘制，画出来的楼梯与梯段都是相同的。

通过以上演示，大家可以看到，梯段和休息平台、梯段与楼板、休息平台与墙体等相接的节点都会自动剪裁，完美融合。而且，通过以上四种方法绘制的楼梯均为新的参数化楼梯对象，双击它们都可以进行参数化编辑。

梯段的参数化编辑：

就剖面楼梯的绘制方法而言，传统方法的最大缺点是梯段修改的工作量较大！

一旦出现设计修改，设计师将不得不花费大量的时间来进行“复制”和“剪裁”的重复操作。而智能绘图工具通过智能插入与参数化编辑，却能帮助设计师极大地减少修改的工作量，提高图纸的准确率。

最后，大家需要注意的是，在以上的演示中，剖面的墙、楼板需要用“剖面命令组”中的【剖面墙】、【剖面版】、【线生墙板】来进行绘制，而“墙体命令组”里创建的墙体是无法与剖面楼梯进行融合。

此外，剖面命令组中的【剖面梁】也可以和剖面楼梯进行完美融合，无需剪裁，该功能之后将会为大家呈现。
