10mm00Cr19Ni10制容器A、B类接头，能不能进行超声检测。

kareale88 · 发表于 2019-8-5 23:41:59

您需要登录才可以下载或查看，没有账号？注册

x

zjq1962 · 发表于 2019-8-6 08:58:04

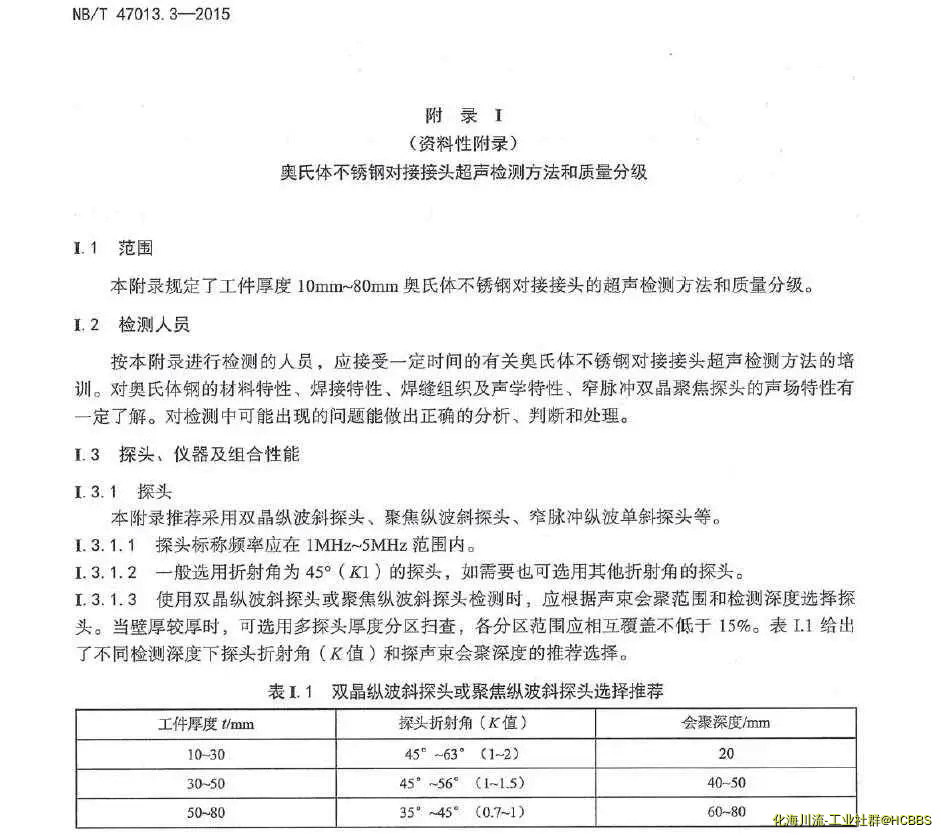

目前的超声检测技术是可以的，NB/T47013.3标准附录中也有奥氏体不锈钢焊接接头超声检测的检测方法和质量分级规定。在某些不能进行RT的场合就可以采用UT。

Echo_TEKU · 发表于 2019-8-6 09:32:08

宝鸡超晟钛业 · 发表于 2019-8-6 14:03:58

等详细的答案，学习一下。

天使木业 · 发表于 2019-8-6 14:14:44

最好不用！

kareale88 · 发表于 2019-8-6 20:43:20

zjq1962 发表于 2019-08-06 08:58
目前的超声检测技术是可以的，NB/T47013.3标准附录中也有奥氏体不锈钢焊接接头超声检测的检测方法和质量分级规定。在某些不能进行RT的场合就可以采用UT。

适合持有二级检测证的人员吗

hc730060 · 发表于 2019-8-6 23:52:30

是可以的，但对比块不好找。

zjq1962 · 发表于 2019-8-7 08:05:50

kareale88 发表于 2019-8-6 20:43
适合持有二级检测证的人员吗

在条件允许的情况下，只要是持证人员都可以做。

taozb · 发表于 2019-8-7 10:12:26

对比试块不好做，缺陷判定难度较大，没有这方面经验的检测人员最好不做超声

张君莉 · 发表于 2019-8-7 15:43:18

有效的办法只有射线和渗透，超声波虽然理论上可以做，但实际中的要求很高，你很可能都找不到人做。表面缺陷渗透

佛与兰花 · 发表于 2019-8-8 13:34:20

这个虽然有标准支持，但是检测效果其实是差强人意的，对奥氏体不锈钢材料，都是实在没办法才考虑UT的。

八仙落海 · 发表于 2021-1-28 21:06:16

这应该是那个考试题，答案说的是只能用RT检测，但是从查的各种资料以及前面朋友们的回答来看，10mm甚至更小厚度一样可以用超声检测，所以我认为那个答案是错误的，只是不建议10mm以下厚度用超声

八仙落海 · 发表于 2021-1-28 21:16:41

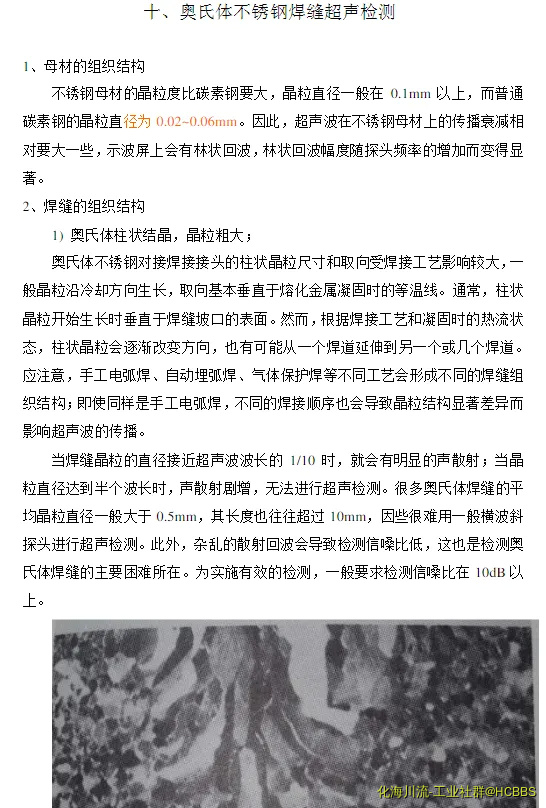

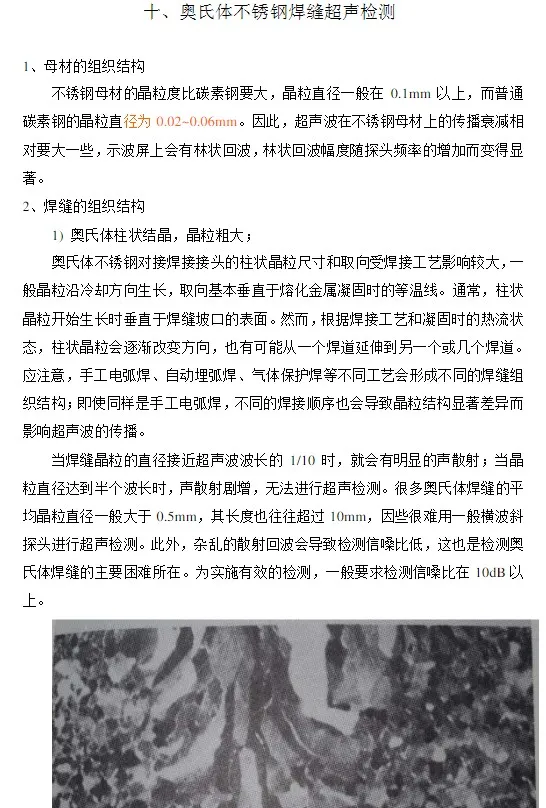

不锈钢用超声不好，10mm以下晶粒大小影响大，

八仙落海 · 发表于 2021-1-28 21:17:43

本帖最后由八仙落海于 2021-1-28 21:19 编辑


A13562570752 · 发表于 2021-1-29 08:27:48

奥氏体不适合用超声，何况还是薄板。

[讨论] 10mm00Cr19Ni10制容器A、B类接头，能不能进行超声检测。
