QQ登录

只需一步,快速开始

微信登录

手机微信,扫码同步

用户名登录

用户名,密码登录

搜索
德腾

[求助] 关于图纸比例尺

[复制链接]
3.3K |16
阅读字号:
baihongliang002VIP会员 VIP会员 | 显示全部楼层 |阅读模式       最后访问IP江苏省
海川小学4年  |  头衔:  TA未设置
已绑手机   已实名   ★发布悬赏→ 发布(0)  承接(0/0)

加入五千万化工人社群

您需要 登录 才可以下载或查看,没有账号?注册

x
请各位大侠看看以下比例尺,能否说明下含义。

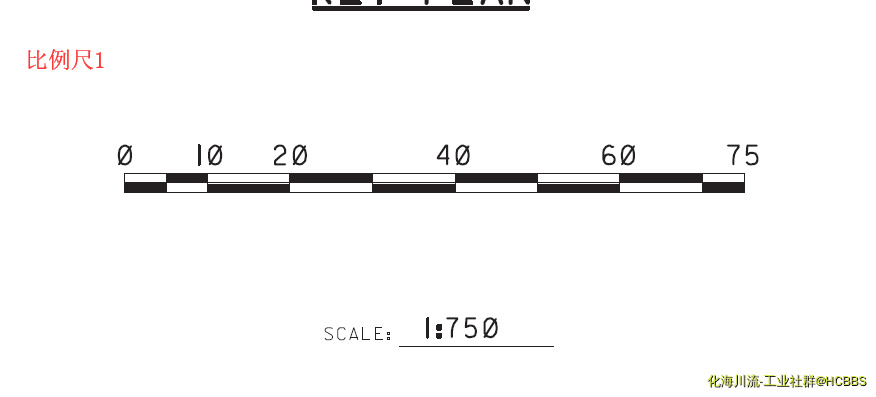

1.比例尺1

比例尺1

比例尺1

2.比例尺2

比例尺2

比例尺2

3.比例尺3

比例尺3

比例尺3



发表于 2019-4-27 22:54:15

评分

参与人数 1财富 +3 收起 理由
雲目 + 3 发起议题

查看全部评分

声明:

本站是提供个人知识管理及信息存储的网络存储空间,所有内容均由用户发布,不代表本站观点。

请注意甄别主题及回复内容中的联系方式、诱导购买等信息,谨防诈骗。内容及翻译仅供参考

当前内容由会员用户名 baihongliang002 发布!权益归其或其声明的所有人所有 仅代表其个人观点, 仅供个人学习、研究之用。

本主题及回复中的网友及版主依个人意愿的点评互动、推荐、评分等,均不代表本站认可其内容或确认其权益归属,

如发现有害或侵权内容,可联系我站举证删除,我站在线客服信息service@hcbbs.com 电话188-4091-1640

baihongliang002楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP江苏省
海川小学4年  |  头衔:  TA未设置
已绑手机   已实名   ★发布悬赏→ 发布(0)  承接(0/0)
高手来讨论下啊,这是国外阿美图纸上的比例尺,很是不能理解。



发表于 2019-4-28 13:34:18

点评

?疑惑在哪儿?单看比例尺,没啥不正常的地方嘛  详情 回复 发表于 2019-4-28 14:39
回复

使用道具 举报

tiger2010VIP会员 VIP会员 | 显示全部楼层       最后访问IP江苏省
海川大学四年  |  头衔:  TA未设置
已绑手机   ★发布悬赏→ 发布(0)  承接(0/0)
baihongliang002 发表于 2019-4-28 13:34
高手来讨论下啊,这是国外阿美图纸上的比例尺,很是不能理解。

?疑惑在哪儿?单看比例尺,没啥不正常的地方嘛



发表于 2019-4-28 14:39:03

回复

使用道具 举报

hfrsVIP会员 VIP会员 | 显示全部楼层       最后访问IP北京市
海川大学二年  |  头衔:  TA未设置
已绑手机   ★发布悬赏→ 发布(0)  承接(0/0)
没明白想问啥,就是个比例尺呀。



发表于 2019-4-28 15:06:49

回复

使用道具 举报

baihongliang002楼主 VIP会员 VIP会员 化海川流M | 显示全部楼层       最后访问IP江苏省
海川小学4年  |  头衔:  TA未设置
已绑手机   已实名   ★发布悬赏→ 发布(0)  承接(0/0)
tiger2010 发表于 2019-4-28 14:39
?疑惑在哪儿?单看比例尺,没啥不正常的地方嘛

线段比例尺跟数值比例尺不对应啊?你看看把线段比例尺怎么换成数值比例尺



发表于 2019-4-28 23:54:13

回复

使用道具 举报

牜牜VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
海川高三  |  头衔:  TA未设置
已绑手机   ★发布悬赏→ 发布(0)  承接(0/0)
意思,1:75非要画75段吗?不知道哪里不对应啊



发表于 2019-4-29 08:53:39

回复

使用道具 举报

baihongliang002楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP江苏省
海川小学4年  |  头衔:  TA未设置
已绑手机   已实名   ★发布悬赏→ 发布(0)  承接(0/0)
牜牜 发表于 2019-4-29 08:53
意思,1:75非要画75段吗?不知道哪里不对应啊

比例尺1:
线段比例尺有7.5段,每段为1cm,代表实际距离的10m。
即:1cm=10m
       1cm=1000cm
得出,1:1000.
线段比例尺下方的数值比例尺1:750从何得来?
比例尺2的情况同比例尺1.
比例尺3:
线段比例尺有5段,每段为1cm,代表实际距离的1m。
即:1cm=1m
       1cm=100cm
得出,1:100.
线段比例尺下方的数值比例尺1:50从何得来?



发表于 2019-5-5 19:11:36

评分

参与人数 1财富 +3 收起 理由
青涩年华 + 3 积极参与

查看全部评分

回复

使用道具 举报

牜牜VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
海川高三  |  头衔:  TA未设置
已绑手机   ★发布悬赏→ 发布(0)  承接(0/0)
baihongliang002 发表于 2019-5-5 19:11
比例尺1:
线段比例尺有7.5段,每段为1cm,代表实际距离的10m。
即:1cm=10m

我明白你的疑惑了。
我看的时候上面的那个线段我只是单纯的当做了尺子。
如果按照你的算法,比例尺1也并没有标准尺寸单位。
你怎么认为1cm就是10m呢?



发表于 2019-5-6 09:25:27

回复

使用道具 举报

牜牜VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
海川高三  |  头衔:  TA未设置
已绑手机   ★发布悬赏→ 发布(0)  承接(0/0)
本帖最后由 牜牜 于 2019-5-6 09:28 编辑
baihongliang002 发表于 2019-5-5 19:11
比例尺1:
线段比例尺有7.5段,每段为1cm,代表实际距离的10m。
即:1cm=10m

能不能看看带比例尺的整个图纸,你这么一说,想看看他们有没有图例注释之类的。



发表于 2019-5-6 09:27:07

回复

使用道具 举报

baihongliang002楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP江苏省
海川小学4年  |  头衔:  TA未设置
已绑手机   已实名   ★发布悬赏→ 发布(0)  承接(0/0)
牜牜 发表于 2019-5-6 09:27
能不能看看带比例尺的整个图纸,你这么一说,想看看他们有没有图例注释之类的。

高手你来研究下这图纸中的所有比例尺



发表于 2019-5-8 00:33:50

Binder1.pdf

4.41 MB, 下载次数: 3, 下载积分:财富 -5 财富值

另需要【40  财富值】  [记录]  [购买]  [预览]

.

回复

使用道具 举报

baihongliang002楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP江苏省
海川小学4年  |  头衔:  TA未设置
已绑手机   已实名   ★发布悬赏→ 发布(0)  承接(0/0)
此问题没有高手能解释下吗?



发表于 2019-9-6 12:25:27

回复

使用道具 举报

蓝天书生VIP会员 VIP会员 | 显示全部楼层       最后访问IP四川省
海川大学一年  |  头衔:  TA未设置
已绑手机   ★发布悬赏→ 发布(0)  承接(0/0)
解答你个问题还要花财富去下载文件



发表于 2019-9-6 14:52:50

回复

使用道具 举报

牜牜VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
海川高三  |  头衔:  TA未设置
已绑手机   ★发布悬赏→ 发布(0)  承接(0/0)
baihongliang002 发表于 2019-5-8 00:33
高手你来研究下这图纸中的所有比例尺

不好意思,刚看到,下载下来看了下
这个图纸没有图例说明
本来想根据管架之间的距离算一下大概的比例,后来发现似乎图纸不是按1:1打印的。。。所以量着好像也有点问题



发表于 2019-9-6 15:17:34

回复

使用道具 举报

baihongliang002楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP江苏省
海川小学4年  |  头衔:  TA未设置
已绑手机   已实名   ★发布悬赏→ 发布(0)  承接(0/0)
蓝天书生 发表于 2019-9-6 14:52
解答你个问题还要花财富去下载文件

可以设置为不花费别人的财富值下载附件吗?如果能,教教我。



发表于 2019-9-6 16:14:32

回复

使用道具 举报

蓝天书生VIP会员 VIP会员 | 显示全部楼层       最后访问IP四川省
海川大学一年  |  头衔:  TA未设置
已绑手机   ★发布悬赏→ 发布(0)  承接(0/0)
baihongliang002 发表于 2019-9-6 16:14
可以设置为不花费别人的财富值下载附件吗?如果能,教教我。

你这个分区域截图发上来就好了,东西又不多



发表于 2019-9-9 17:48:37

回复

使用道具 举报

【发主题】高级


          特别提示:

          本站系信息发布平台,仅提供信息内容存储服务。

         禁止发布上传, 包括但不限于:不能公开传播或无传播权的出版物、无传播权的在行标准规范、涉密内容等
          不听劝告后果自负!造成平台或第三方损失的,依法追究相关责任。

          请遵守国家法规;不要散播涉爆类、涉黄毒赌类、涉及宗教、政治议题、谣言负面等信息



您需要登录后才可以回帖 登录 | 注册

本版积分规则

简体中文 繁體中文 English 日本語 Deutsch 한국 사람 بالعربية TÜRKÇE português คนไทย Français Español العربية Persian

联系

0411-88254066

18840911640

(工作时间09:00-17:00)

其它时间请联【微信客服】

或 电子信箱信箱

service@hcbbs.com

微信群

先加微信

再说要入何种专业群

拉你入群  勿发广告

100多个海川专业微信群

还有QQ大群:7990017
申请时注明你的QQ号




关于我们  -  隐私协议    -  网站声明   -  广告服务   -  企业会员   -  个人会员  -   主题竞价   -   专家智库  -  服务市场    -  APP和微信   -  分类信息   -     -  在线计算  -  单位换算


不良信息举报 0411-88254066  举报中心       在线客服#微信号:  18840911640    电子信箱   service@hcbbs.com   【QQ客服】3153267246


海川化工论坛网(hcbbs) @Discuz! X3  加载0.080885 second(s), 65 queries , Redis On. | 网站统计 |


辽公安备21100302203002号  | 辽ICP备17009251号  |  辽B2证-20170197
