管道布置怎么样

单层管廊摆了21根管道，是管廊区域本身规划就这么大么，如果做两层，可以省点空间。

个人建议与储罐相连的管道上部增加法兰连接，便于检维修。

漂亮是挺漂亮，就是感觉不太实用，一层管廊20多根管，就是加上标识也容易分不清，管廊分层要好一些。我们曾经出过一次管廊施工切割错管道的事故，现场做过JSA,管廊10-15米外有标识。

jh_jcz 发表于 2019-04-08 07:42
不知道装置生产火灾危险性类别是哪一类，管道架钢立柱应根据防火

专业

全部法兰连接的那根管线是工艺变更的管线吗？你们公司的工艺变更审核是什么样的呢？

还是不适应没有法兰的管道，这么长的管道没有法兰，估计以后维修会很痛苦，当然如果不是易燃易爆介质当我没说。

整体还好，部分细节需要注意。管道太挤了，考虑到保温更换会不方便。管道设备布置一定给检修留空间啊。另外既然是新项目，高架上为何不装护栏生命线呢，方便以后高架上检维修啊。

没见过利用墙体充当管廊立柱的，不知道是否符合标准？管廊上管线几乎没有垫衬垫，
第一张DN25的管线拐了了两个弯，居然不设支撑，不会下沉？小管线的支撑是有问题的
第三张，抱箍的安装方向有问题；管线上使用了很多法兰，不知何种用途，至少检修维护起来很麻烦。
另外，第三张蓝色管线才法兰连接的什么用途？不太理解

gjn1970 发表于 2019-4-5 23:16

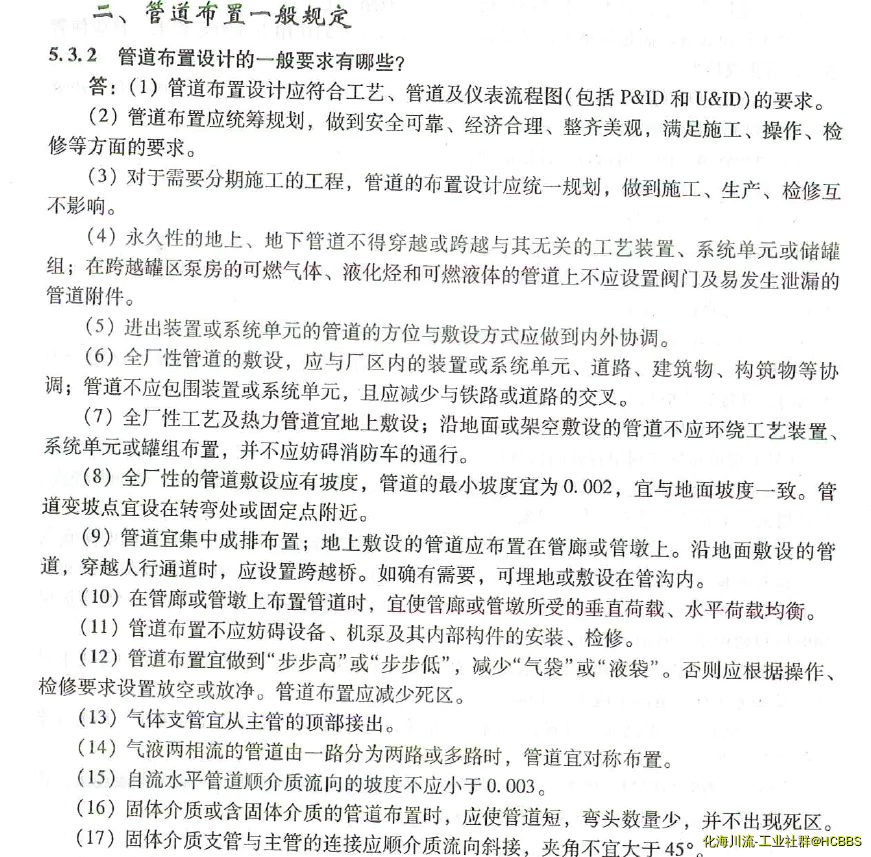

管道布置一般，相邻管间距、小直径管跨度有问题，管道支架不标准

同意，估计小管支架间距不一定满足规范要求
