1.1 电磁阀

1、电磁阀基础

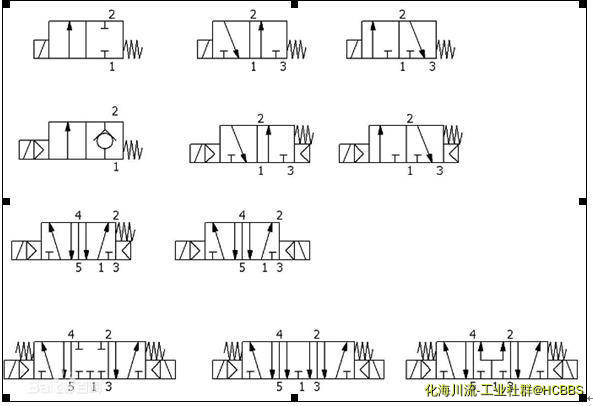

附图：从左到右从上至下分别是

直动式：两位两通，两位三通常通，两位三通常断

先导式：两位两通，两位三通常通，两位三通常断，两位五通单电控，两位五通双电控

三位五通中封，三位五通中泄，三位五通中压

前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

图形符号的含义一般如下：

1、用方框表示阀的工作位置，有几个方框就表示有几“位”;

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;

3、方框内符号“┻”或“┳”表示该通路不通;

4、方框外部连接的接口数有几个，就表示几“通”;

5、一般，阀与系统供油路或气路连接的进油口/进气口用字母P表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用A、B等表示。有时在图形符号上用l表示泄漏油口;

6、重要，电磁阀的常态位分析：换向阀都有两个或两个以上的工作位置，其中一个为常态位，即【阀芯未受到操纵力】时所处的位置。我感觉这里表述不准确，按说阀芯会受三个力、弹簧弹力，电磁线圈磁力，先导阀的气源压力；如果常态的时候弹簧复位则阀芯不受弹力，而常态电磁线圈不得电，也不会有电磁力，没有电磁力先导阀不通的话气源压力不作用阀芯，阀芯也不受气源压力；所以这里说阀芯未受操作力的时候所处的位置为常态，如果常态弹簧没有完全复位，那么阀芯应该还受弹簧的力，但这不重要，弹力的作用始终是让阀芯复位的，如果弹簧失效，阀芯很可能无法复位，会导致阀常态泄漏。

图形符号中的【中位】是【三位阀的常态位】。利用弹簧复位的二位阀则以【靠近弹簧的方框内】的通路状态为其【常态位】。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
