[讨论] 请问刚接触CAD三维画图，请问怎么把画出的三维导成二维也是显示三维的效果那种？

[复制链接]
3.7K |10
阅读字号:
  • 大
  • 中
  • 小
我的名片zb030121ericVIP会员 永久VIP | 显示全部楼层 |阅读模式       最后访问IP江苏省
【实习版(海友)】  |  头衔:  TA未设置
已绑手机   已实名   ★悬赏任务→ 发悬赏(1)  承接(0/0)

加入五千万化工人社群

您需要 登录 才可以下载或查看，没有账号？注册

x

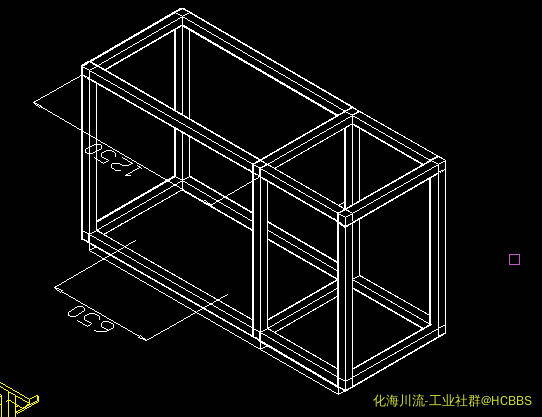

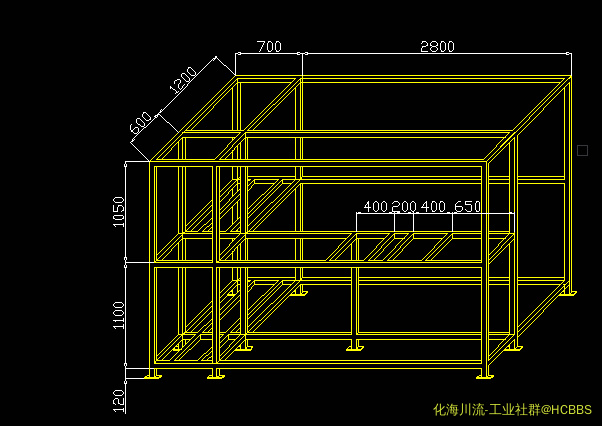

请问刚接触CAD三维画图，请问怎么把画出的三维导成二维也是显示三维的效果那种？下面图是我自己画的三维机架，但是怎么没法标注，标注怎么错位的？？？ 另外我想在生成二维平面上也有这种轴侧三维效果可以生成么？？？ 主要想方便标注和出图，小白望大侠指教！！




发表于 2017-12-17 21:16:40

请问, 三维, 那种, 效果, 显示

评分

参与人数 1财富 +5 收起 理由
青涩年华 + 5 发起议题

查看全部评分

声明：

本站是提供个人知识管理及信息存储的网络存储空间，所有内容均由用户发布，不代表本站观点。

请注意甄别主题及回复内容中的联系方式、诱导购买等信息，谨防诈骗。内容及翻译仅供参考

当前内容由会员用户名 zb030121eric 发布！权益归其或其声明的所有人所有 仅代表其个人观点, 仅供个人学习、研究之用。

本主题及回复中的网友及版主依个人意愿的点评互动、推荐、评分等,均不代表本站认可其内容或确认其权益归属,

如发现有害或侵权内容，可联系我站举证删除，我站在线客服信息service@hcbbs.com 电话188-4091-1640

回复

使用道具 举报

我的名片zb030121eric楼主 VIP会员 永久VIP | 显示全部楼层       最后访问IP江苏省
【实习版(海友)】  |  头衔:  TA未设置
已绑手机   已实名   ★悬赏任务→ 发悬赏(1)  承接(0/0)
Z轴方向根本没法标注，有几次标注显示都是0



发表于 2017-12-17 21:17:21

回复

使用道具 举报

我的名片zb030121eric楼主 VIP会员 永久VIP | 显示全部楼层       最后访问IP江苏省
【实习版(海友)】  |  头衔:  TA未设置
已绑手机   已实名   ★悬赏任务→ 发悬赏(1)  承接(0/0)
这个人家生成的平面的上三维效果？ 这个是从三维导出的还是CAD平面上一笔笔画出来的呢？？
我就想从三维抽出这种平面二维上显示的三维效果，方便标注和出图



发表于 2017-12-17 21:36:40

点评

zb030121eric
1.这个三维消隐效果是怎么做的？？ 2、标注应该怎么标呢？？  详情 回复 发表于 2017-12-17 21:39
回复

使用道具 举报

我的名片zb030121eric楼主 VIP会员 永久VIP | 显示全部楼层       最后访问IP江苏省
【实习版(海友)】  |  头衔:  TA未设置
已绑手机   已实名   ★悬赏任务→ 发悬赏(1)  承接(0/0)
zb030121eric 发表于 2017-12-17 21:36
这个人家生成的平面的上三维效果？ 这个是从三维导出的还是CAD平面上一笔笔画出来的呢？？
我就想从三维抽 ...

1.这个三维消隐效果是怎么做的？？
2、标注应该怎么标呢？？



发表于 2017-12-17 21:39:30

回复

使用道具 举报

我的名片zb030121eric楼主 VIP会员 永久VIP | 显示全部楼层       最后访问IP江苏省
【实习版(海友)】  |  头衔:  TA未设置
已绑手机   已实名   ★悬赏任务→ 发悬赏(1)  承接(0/0)

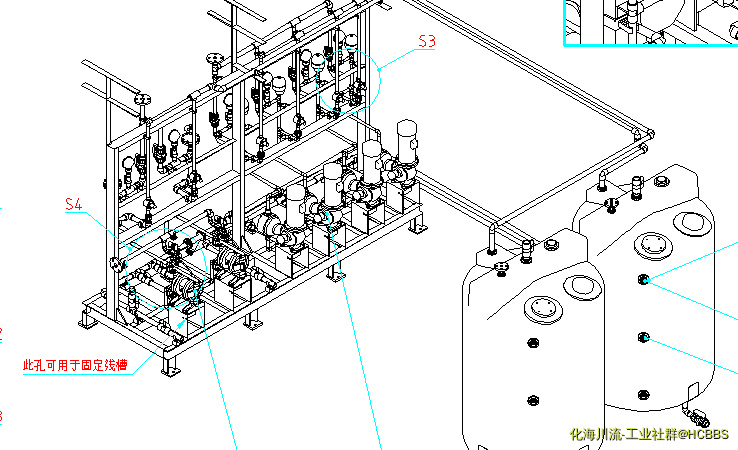

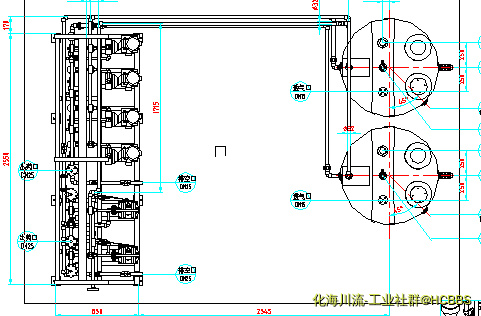

这个是别人用CAD三维画出的管道和设备图，怎么就能生成平面的三维的？？ 管道和设备用三维怎么画的呢？？
QQ截图20171217215622.png QQ截图20171217211134.png



发表于 2017-12-17 21:59:23

回复

使用道具 举报

我的名片zb030121eric楼主 VIP会员 永久VIP | 显示全部楼层       最后访问IP江苏省
【实习版(海友)】  |  头衔:  TA未设置
已绑手机   已实名   ★悬赏任务→ 发悬赏(1)  承接(0/0)



发表于 2017-12-17 22:00:06

回复

使用道具 举报

songshu005VIP会员 VIP会员 | 显示全部楼层       最后访问IP湖南省
【海川初一】  |  头衔:  TA未设置
已绑手机   ★悬赏任务→ 发悬赏(0)  承接(0/0)
管道和设备你可能需要CADworx，一定要标注的话把CAD的坐标系转一下。



发表于 2017-12-18 09:50:26

点评

zb030121eric
请问下具体怎么转换 ？？能否在布局中形成不同视角的三维图，然后出图呢？？  详情 回复 发表于 2017-12-18 13:07
回复

使用道具 举报

拂晓之主VIP会员 VIP会员 | 显示全部楼层       最后访问IP上海市
【海川小学1年】  |  头衔:  TA未设置
★悬赏任务→ 发悬赏(0)  承接(0/0)
没念过制图课？“轴测图”仨字没听过？
橇装设备，你就用机械设备软件画。
solidworks,Inventor,UG,proE,或者你三维布管，或者你按零件装配。

轴测图上标尺寸，只在教学中见到过，实际生产中，带轴测，谁要还看不懂二维图，就甭搭理他。
PS:看图上的设计，作者没念过金属结构；定位基准很随意；管道接口要么NPS，要么DN，标直径也得带壁厚。



发表于 2017-12-18 13:01:53

点评

zb030121eric
这个是用CAD三维做的  详情 回复 发表于 2017-12-18 13:09

评分

参与人数 1财富 +5 收起 理由
goldliyang + 5 积极参与

查看全部评分

回复

使用道具 举报

我的名片zb030121eric楼主 VIP会员 永久VIP | 显示全部楼层       最后访问IP江苏省
【实习版(海友)】  |  头衔:  TA未设置
已绑手机   已实名   ★悬赏任务→ 发悬赏(1)  承接(0/0)
songshu005 发表于 2017-12-18 09:50
管道和设备你可能需要CADworx，一定要标注的话把CAD的坐标系转一下。

请问下具体怎么转换 ？？能否在布局中形成不同视角的三维图，然后出图呢？？



发表于 2017-12-18 13:07:18

回复

使用道具 举报

我的名片zb030121eric楼主 VIP会员 永久VIP | 显示全部楼层       最后访问IP江苏省
【实习版(海友)】  |  头衔:  TA未设置
已绑手机   已实名   ★悬赏任务→ 发悬赏(1)  承接(0/0)
拂晓之主 发表于 2017-12-18 13:01
没念过制图课？“轴测图”仨字没听过？
橇装设备，你就用机械设备软件画。
solidworks,Inventor,UG,proE, ...

这个是用CAD三维做的



发表于 2017-12-18 13:09:00

回复

使用道具 举报

songshu005VIP会员 VIP会员 | 显示全部楼层       最后访问IP湖南省
【海川初一】  |  头衔:  TA未设置
已绑手机   ★悬赏任务→ 发悬赏(0)  承接(0/0)
zb030121eric 发表于 2017-12-18 13:07
请问下具体怎么转换 ？？能否在布局中形成不同视角的三维图，然后出图呢？？

不知道你的CAD是哪个版本的，左上角可以选俯视、前视、轴测等视角。选轴测视角就可以看到那个三维的坐标系的（0.0.0）点，带xyz的那个东西，可以旋转拖动的。单纯的cad画三维还是有点费劲的。
