第二节 蜗壳和导轮

蜗壳与导轮的作用，一是汇集叶轮出口处的液体，引入到下一级叶轮入口或泵的出口；二是将叶轮出口的高速液体的部分动能转变为静压能。一般单级和中开式多级泵常设置蜗壳，分段式多级泵则采用导轮。

1．蜗壳

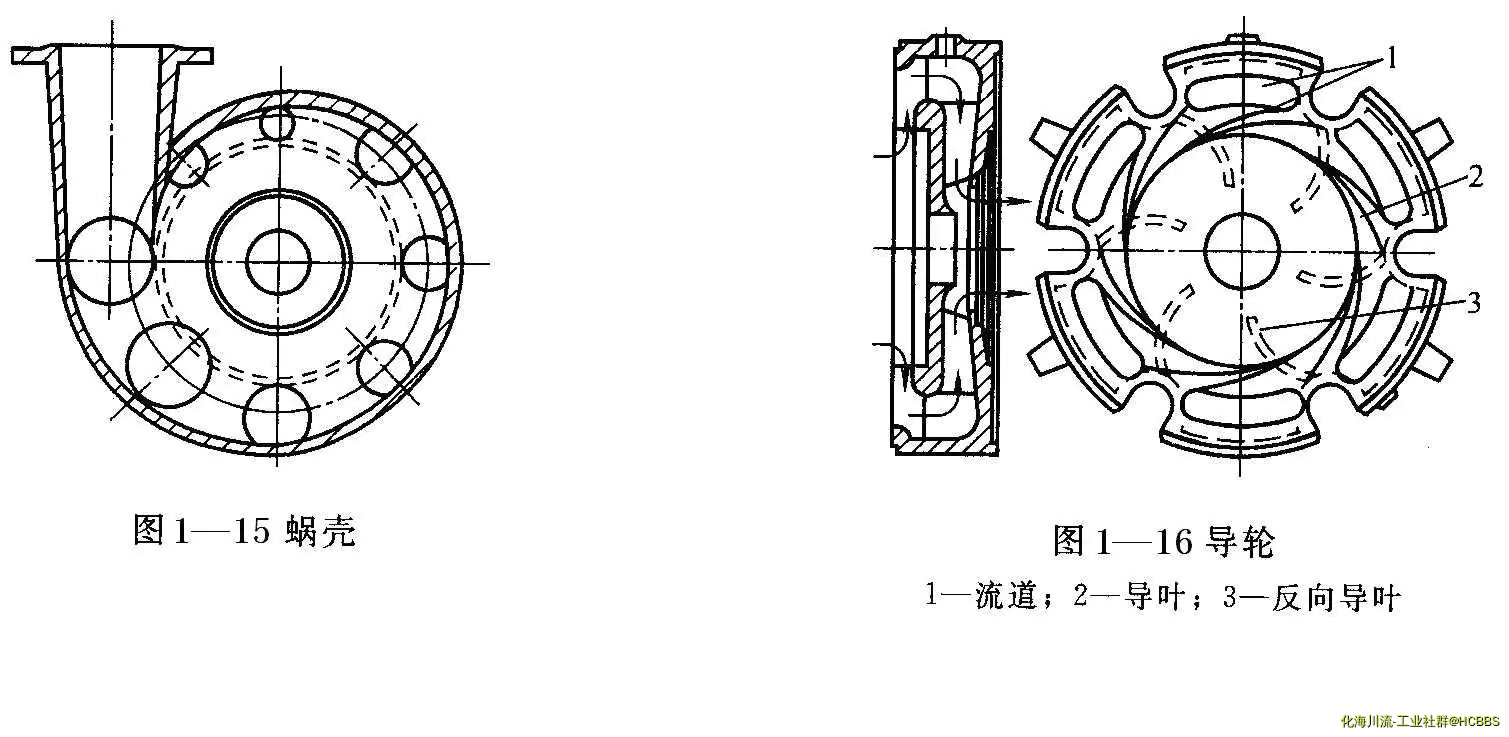

蜗壳是指叶轮出口到下一级叶轮入口或到泵的出口管之间截面积逐渐增大的螺旋形流道，如图1—15所示。其流道逐渐扩大，出口为扩散管状。液体从叶轮流出后，其流速可以平缓地降低，使很大一部分动能转变为静压能。

蜗壳的优点是制造方便，高效区宽，车削叶轮后泵的效率变化较小。缺点是蜗壳形状不对称，在使用单蜗壳时作用在转子径向的压力不均匀，易使轴弯曲，所以在多级泵中只是首段和尾段采用蜗壳而在中段采用导轮装置。 蜗壳的材质一般为铸铁。防腐泵的蜗壳为不锈钢或其他防腐材料，例如塑料玻璃钢等。多级泵由于压力较大，对材质强度要求较高，其蜗壳一般用铸钢制造。

   2．导轮

  导轮是一个固定不动的圆盘，正面有包在叶轮外缘的正向导叶，这些导叶构成了一条条扩散形流道，背面有将液体引向下一级叶轮人口的反向导叶，其结构 如图1—16所示。液体从叶轮甩出后，平缓地进入导轮，沿着正向导叶继续向外流动，速度逐渐降低，动能大部分转变为静压能。液体经导轮背面的反向导叶被引入下一级叶轮导轮上的导叶数一般为4—8片，导叶的入口角一般为8°一16°，叶轮与导叶间的径向单侧间隙约为lmm。若间隙过大，效率会降低；间隙过小，则会引起振动和噪声。与蜗壳相比，采用导轮的分段式多级离心泵的泵壳容易制造，转能的效率也较高。但安装检修较蜗壳困难。另外，当工况偏离设计工况时，液体流出叶轮时的运动轨迹与导叶形状不一致，使其产生较大的冲击损失。由于导轮的几何形状较为复杂，所以一般用铸铁铸造而成。

第三节 密封环

l  从叶轮流出的高压液体通过旋转的叶轮与固定的泵壳之间的间隙又回到叶轮的吸入口，称为内泄漏，如图1—17所示。为了减少内泄漏，保护泵壳，在与叶轮入口处相对应的壳体上装有可拆换的密封环。

l  密封环的结构形式有三种，如图1—18所示。图1—18(a)为平环式，结构简单，制造方便。但密封效果差；图l—18 (b)为直角式的密封环，液体泄漏时通过一个90°的通道，密封效果比平环式好，应用广泛；

图1—18 (c)为迷宫式密封环，密封效果好，但结构复杂，制造困难，一般离心泵中很少采用。密封环内孔与叶轮外圆处的径向间隙一般在0．1—0．2mm之间。

l  密封环磨损后，使径向间隙增大，泵的排液量减少，效率降低，当密封间隙超过规定值时应及时更换。

l  密封环应采用耐磨材料制造，常用的材料有铸铁、青铜等。

第四节 轴向密封装置

从叶轮流出的高压液体，经过叶轮背面，沿着泵轴和泵壳的间隙流向泵外，称为外泄漏。在旋转的泵轴和静止的泵壳之间的密封装置称为轴封装置。它可以防止和减少外泄漏，提高泵的效率，同时还可以防止空气吸入泵内，保证泵的正常运行。特别在输送易燃、易爆和有毒液体时，轴封装置的密封可靠性是保证离心泵安全运行的重要条件。常用的轴封装置有填料密封和机械密封两种。

1．填料密封

l  填料密封指依靠填料和轴(轴套)的外圆表面接触来实现密封的装置。它由填料箱(又称填料函)、填料、液封环、填料压盖和双头螺栓等组成。填料密封的密封性可用调节填料压盖的松紧程度加以控制。填料压盖过紧，密封性好，但使轴和填料间的摩擦增大，加快了轴的磨损，增加了功率消耗，严重时造成发热、冒烟，甚至将填料烧毁。填料压盖过松，密封性差，泄漏量增加，这是不允许的。合理的松紧度应该使液体从填料函中滴状漏出，每分钟控制在15—20滴左右。对有毒、易燃、腐蚀及贵重液体，由于要求泄漏量较小或不准泄漏，可以通过清水或其他无害液体通到液封环中进行密封，以保证有害液体不漏出泵外。也可采用机械密封装置。

低压离心泵输送温度小于40℃时，常用石墨填料或黄油渗透的棉织填料；输送温度小于250℃、压力小于1．8MPa的液体时，用石墨浸透的石棉填料；输送温度小于400℃、允许工作压力为2．5MPa的石油产品时，用金属箔包石棉芯子填料。

2．机械密封

l  机械密封装置具有密封性能好，尺寸紧凑，使用寿命长，功率消耗小等优点，在化工生产中得到了广泛的使用。

l  工作原理：依靠静环与动环的端面相互贴合，并作相对转动而构成的密封装置，称为机械密封，又称端面密封。动环、静环、辅助密封圈和弹簧是机械密封的主要元件。而动环随轴转动并与静环紧密贴合是保证机械密封达到良好效果的关键。
