【化工装备十年大发展】1350-2023历时3个月模块化安装2197.5吨6台环管反应器

12月17日15时38分，随着内蒙古宝丰聚丙烯项目3线聚丙烯装置最后一台环管反应器R-202顺利吊装就位，标志着该项目6台环管反应器吊装任务圆满收官，为工艺管道如期安装创造了先决条件。


环管反应器是内蒙古宝丰聚丙烯项目的核心设备，由4根细长管通过中间连接梁及螺栓连接组成井字形结构，连接梁较多、结构复杂。单台反应器尺寸为7.97m×7.97m×51.25m，由4根反应管、2个180度弯头、37根钢结构横梁、9层钢制斜梯、3层联合平台、1个单体框架组成。

项目建设过程中，内蒙宝丰聚丙烯项目优化吊装方案，在地面上完成环管反应器本体部件组装、连接梁的焊接、附属钢结构平台的安装、设备绝热及钢结构防腐等施工内容，采用模块化施工、整体吊装就位的方式对环管反应器进行吊装。聚丙烯装置环管反应器R201与环管反应器R202是两**立设备，R201模块重365.6吨，R202模块重344.5吨，操作平台间设有伸缩缝。由于预聚合反应器R200安装在环管反应器R201框架内，吊装时需将R200临时固定在R201的模块上，与R201整体吊装就位。同时，在环管反应器高51米处的两个独立的钢结构框架也采用模块化安装方式进行；结构框架在地面制作安装完成，附带D203设备及框架平台整体吊装就位。由于两台环管反应器连接平台伸缩缝宽度仅为10cm，给第二台环管反应器的吊装就位带来极大的困难。

项目部积极同业主单位、设计单位、茂名重工制造厂家沟通、交流，针对环管反应器吊耳的形式、安装位置，吊耳的受力情况，进行了详细的计算、分析，共同商讨确定吊耳的各项参数，并协调茂名重工在制造厂内完成吊耳的焊接，经检测合格后投入使用。吊装过程中，起重指挥按照吊装方案完成操作指令，机组成员通过观察、沟通，配合起重指挥完成视线“盲区”操作，协力完成起钩、回转、定位等一系列操作，精准就位，一次吊装成功，误差精度远优于控制标准。

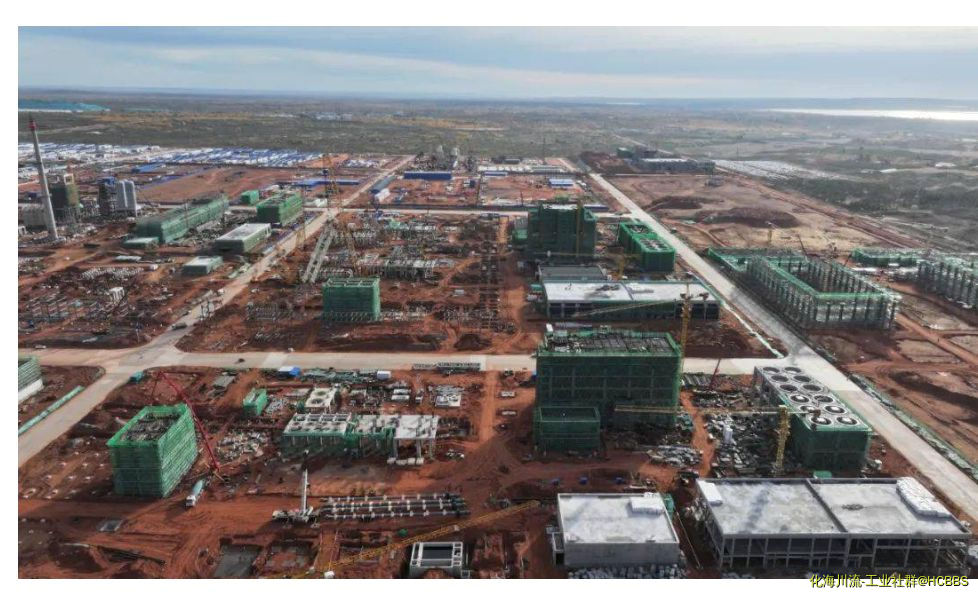

由于3线聚丙烯装置环管组装场地极其狭小、且交叉作业多、施工工期紧，不能将环管反应器组对工作在区域内容并列摆放施工，为此，项目部精心策划、周密部署，以不影响土建施工为原则，对环管组装区域采用“一”字形式摆放，并及时调整吊装顺序，降低环管反应器组对吊装的影响，避免预留单体土建施工导致进度滞后，有效保证了施工进度。10月19日，1线环管反应器R202吊装就位。

10月29日，1线环管反应器R201吊装就位；
11月17日，2线环管反应器R202吊装就位；
11月24日，2线环管反应器R201吊装就位；
12月10日，3线环管反应器R201吊装就位；
12月17日，3线环管反应器R202吊装就位。

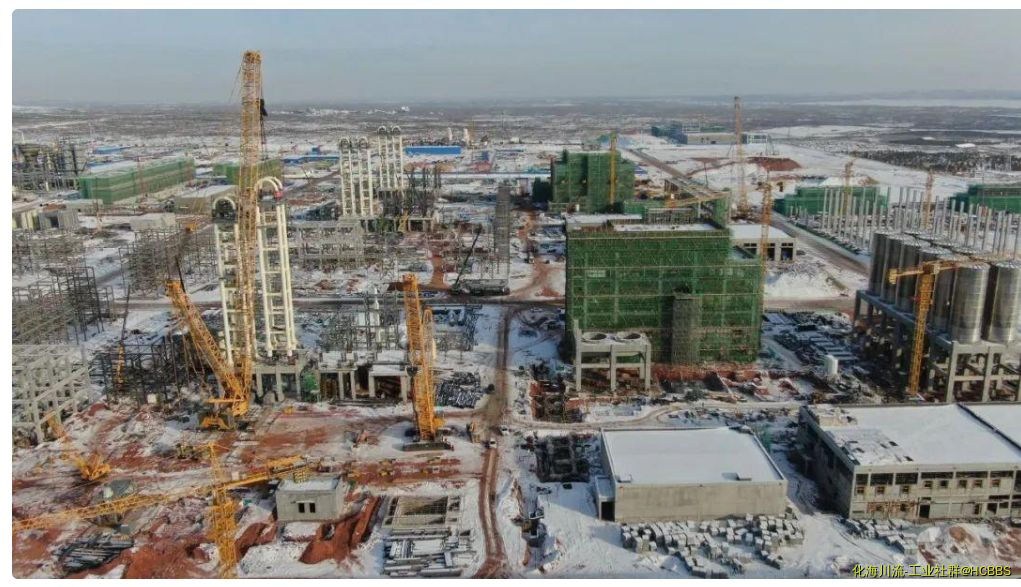

从第一台反应器构件到场到全部吊装就位，全体参战将士战风沙、斗严寒，历时3个月时间，顺利完成了6台环管反应器总重量为2197.5吨的模块化吊装的全部任务，打赢年度设备安装的收官之战。

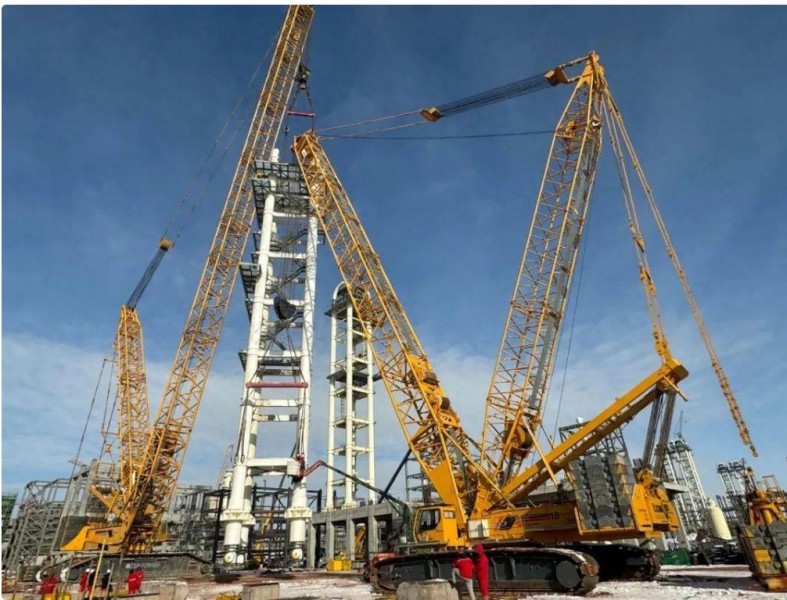

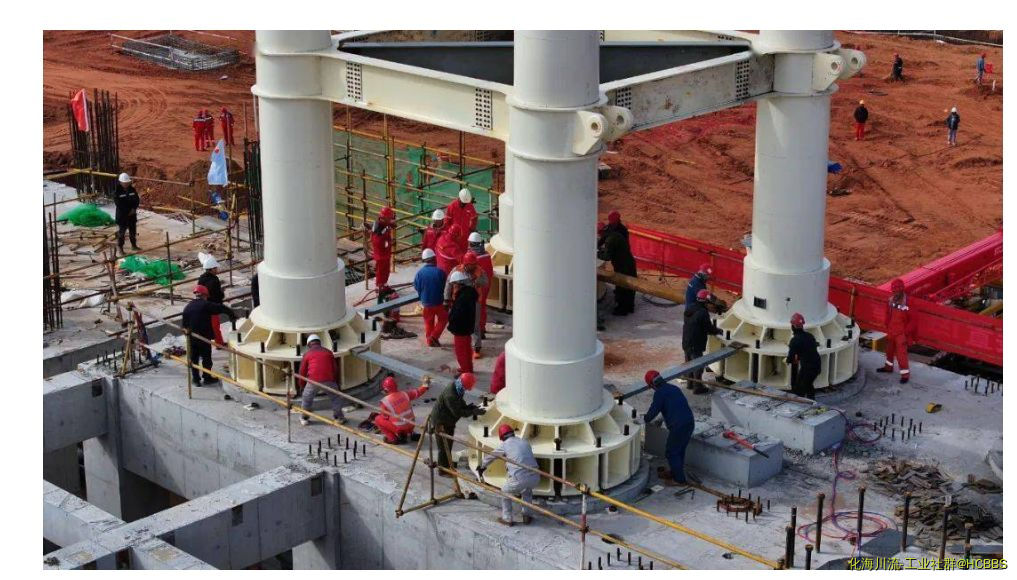

环管反应器是内蒙古宝丰3*50万吨/年聚丙烯装置核心设备，结构复杂，连接梁多，由4根细长管，通过中间连接梁及螺栓组成“井”字形结构，属于高大柔度设备。环管本体组装重量246.2吨，组装连接梁及螺栓重36.8吨，设备附属钢结构重45.7吨，设备绝热重13.183吨，环管加固等措施材料重2.29吨，组装后的设备尺寸为7.97m×7.97m×51.25m，整体模块化吊装总重量为345吨。反应器安装高度为51.25米，其设备基础位于10.5米高的反应框架上，操作技术要求高，安装难度大，吊装采用1250吨履带吊主吊、450吨履带吊溜尾的方式进行模块式吊装。

为鱼总辛勤工作点赞！

谢谢

为化工装备大发展点赞

谢谢

化工装备十年大发展

海风好 发表于 2023-12-25 13:41
化工装备十年大发展

半个月安装一台

谢谢分享

感谢分享

感谢分享

谢谢分享资料

针对吊装技术难题及可能出现的问题，项目管理团队反复计算推演，在方案策划阶段，内蒙宝丰聚丙烯项目部同业主单位、设计单位、海湾运输吊装公司、茂名重工制造厂家等针对环管反应器运输路线、地基换填处理、设备卸车及摆放顺序、组装区域的规划；多次到主吊区域踏查，研究确定溜尾吊车站位、吊点的设置等情况。设备进场后，安装作业队克服施工现场风沙大、昼夜温差大，钢构件、钢格板尺寸偏差大等不利因素，在地面现场实测实量，对环管反应器本体部件及附属钢结构平台进行组装；防腐绝热作业班组响应迅速，顺利完成了设备绝热及钢结构防腐等作业内容，降低了高空作业的风险，提高了工作效率。

蓝色火焰 发表于 2023-12-26 14:11
针对吊装技术难题及可能出现的问题，项目管理团队反复计算推演，在方案策划阶段，内蒙宝丰聚丙烯项目部同业 ...

【化工装备十年大发展】1353-2022铁系催化丁戊橡胶合成与应用关键技术通过鉴定
https://bbs.hcbbs.com/thread-5501848-1-1.html
(出处: 海川化工论坛网)

蓝色火焰 发表于 2023-12-26 14:11
针对吊装技术难题及可能出现的问题，项目管理团队反复计算推演，在方案策划阶段，内蒙宝丰聚丙烯项目部同业 ...

大件吊装，穿衣戴帽是一个系统工作

辛苦化工人！
