    文丘里管流量计的分类：
    文丘里管流量计按其设备方法不一样分为管道式文丘里管流量计和插入式文丘里管流量计：
    1、管道式文丘里流量计又可分为经典文丘里流量计（一般管道）和内藏式文丘里流量计，首要是关于工业企业中大管径、低流速、大流量各类气体进行流量丈量，具有共同的构造规划，并在国家大型要点风洞实验室进行实流标定。可广泛用于石油、化工、冶金、电力等职业大管径流体的操控与计量。
    2、插入式文丘里流量计用于口径太大，设备直管道较短或设备位置受限制又对流量丈量精度需求不高的场运用，其具有设备调试便利，无需切开管段，造价成本低等特点，当前常用于代替内藏式文丘里及机翼测风设备，用于风流量的测量。
    按加工制作方法不一样分为粗铸缩短段的经典文丘里流量计，具有机械加工缩短段的文丘里流量计、具有粗焊铁板缩短段的文丘里流量计。

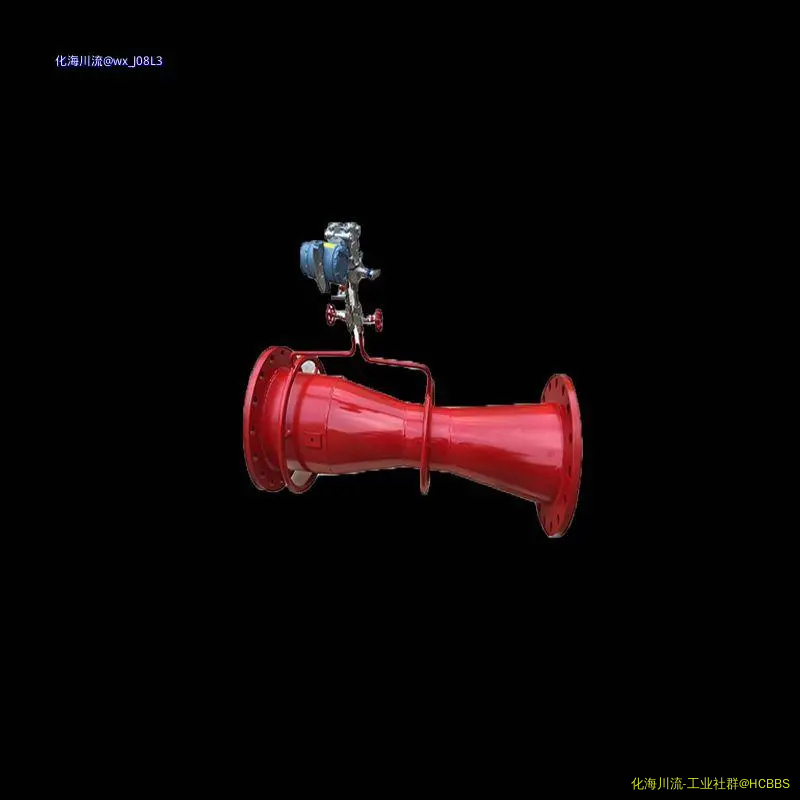

    经典文丘里管流量计是根据文丘里效应研制开发的一种节流式流量传感器，是一种标准节流装置。文丘里管按结构分为标准文丘管和通用文丘里管。标准（经典）文丘里管按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。通用文丘里系列流量传感器除了继承了标准文丘里管准确度高，重复性好，压损小，所需前直管道短等优点，还具备自身装置小，防堵的优点。可用于两向流，混相流，低流速、大管径，异形管道等复杂流量问题的测量。在标准节流装置中，它所要求的上、下游直管道短、压力损失小、性能稳定、维护方便。因其计算准确、能耗小，已广泛用于石油、化工、电力、冶金行业。

文丘里管流量计www.dyllj.com

    文丘里管流量计性能特点：
    精准度高，配备高精差压变送器可建立总流量的侧量。
    可靠性好，总流量指数始终保持匀速运动，计量检定期长。
    精度等级度（分度值比）宽，无需再次表手机软件调整只能超过12:1左右。
    对媒质适应力强，能精确测量髙压、底压流体力学，高含湿汽体及各种各样污迹的流体力学。
    对安裝接管段规定低，能合理防止或降低检测系统的额外测量不确定度。
    工作压力损害小，节约资源。

    文丘里管流量计主要技术参数
    1. 公称直径： 50mm≤DN≤3000mm
              粗铸收缩段：100mm≤DN≤1600mm
              机械加工收缩段：20mm≤DN≤250mm
              粗焊铁板收缩段：100mm≤DN≤3000mm
    2. 节流孔径比β：0.3≤β≤0.75
               粗铸收缩段：0.3≤β≤0.75
               机械加工收缩段：0.4≤β≤0.75
               粗焊铁板收缩段：0.4≤β≤0.7
    3.雷诺数范围： 2×105≤ReD≤2×106
               粗铸收缩段：2×105≤ReD≤2×106
               机械加工收缩段：2×105≤ReD≤106
               粗焊铁板收缩段：2×105≤ReD≤2×106
    4.精度等级：0.5级、1级、1.5级、2级
    5.工作压力：公称压力：PN≤42Mpa
    6.介质温度：-50℃≤t≤500℃
    7.参照标准：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004
    8.连接方式：法兰连接、焊接、螺纹

    文丘里流量计安装要求：
    1、首先截取两段与取压弯管相同管径的直管段，长度在1倍直径以上。
    2、在条件较好的平台(或平地)上，将截取的两段直管段与取压弯管焊接，呈90o垂直状态，并保证焊接质量
    3、将预制好的管道上架与工艺管道焊接。
    4、文丘里管传感器与工艺管道焊接，尽可能使其在水平空间状态下工作。当现场不具备水平安装条件时，可在垂直空间状态下安装。
    文丘里管流量传感器与工艺管道采用法兰连接，可按传感器标志流向，与工艺管道呈水平空间状态对接。
    文丘里管安装时，前端直管段长度应大于5倍直径，后端直管段长度应大于2倍直径。
