横河VP系统DCS趋势图模块的使用

横河VP系统DCS趋势图（Trend Recording）模块的使用

  DCS中经常用到的趋势图功能，可以记录获取由HIS收集的各种数据，采集到的各种数据变化显示在趋势图中。通过趋势图可以监控实时参数、调取历史参数分析工艺操作过程等。许多工厂的生产人员对趋势图中的基本功能都能熟练使用，但是趋势图中很多隐藏功能不会使用。本文就横河VP系统趋势图模块各功能作用、高频操作方法及隐藏操作使用方法深入讨论。

鼠标右键功能：

一、趋势图区域鼠标右键功能

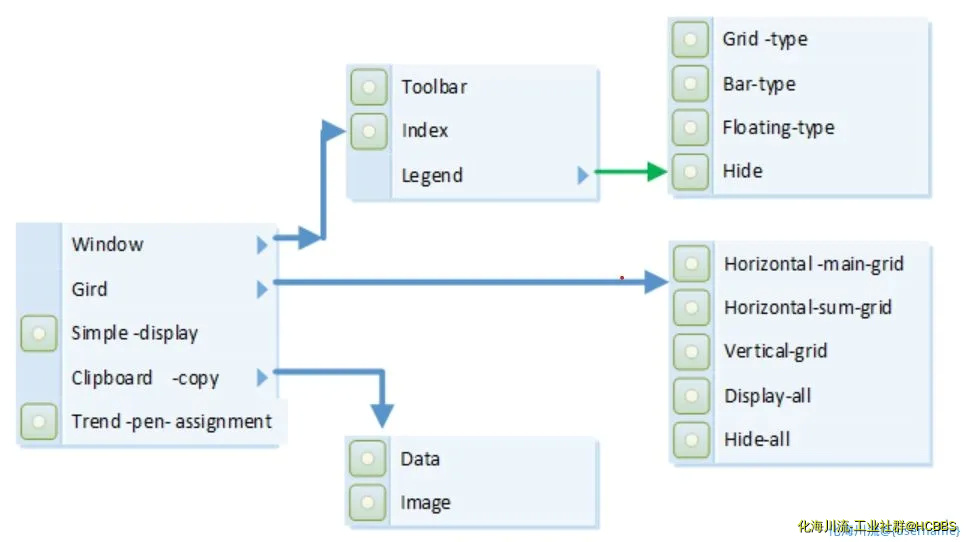

在趋势图上点击右键显示的菜单可以执行以下操作：

在索引标记的标线上显示索引标签，可以显示出数据和时间。通过相关索引标记的右键菜单操作可以显示或隐藏索引标签。在箭头处双击出现带数据的标签，再次双击出现第二个带数据的标签。点击时间轴左侧、右侧小箭头，可以缓慢移动数据显示。

  图例显示区的鼠标右键操作功能，可以快速删除选中的单个、多个和全部趋势点，在数据分析时，选取不需要的趋势点，快速添加需要的趋势点，可以便捷、高效的完成数据点的组合。

横河Centum-VP系统的界面汉化比较贴合使用x i惯。其中，趋势图模块具有丰富的使用功能，在工厂实际运用中，是使用最为广泛的操作之一，但是在实际运用过程中许多功能得不到有效的使用。本文通过对趋势图模块的各项细化操作、分析，希望对一线生产人员有一定的帮助，能够便捷、高效使用相关日常操作。

本文摘录部分内容，具体详细内容见，公众号：化工工程工作札记。
趋势图模块共计三篇。
