【海川设备猜猜看】合成氨关键设备，开车前才安装

小鑫_ZVYyp 发表于 2021-10-16 13:59
看着像是双流套管式氨合成塔，之前查资料看到过图。氮气和氢气制氨的工艺，请大侠指正

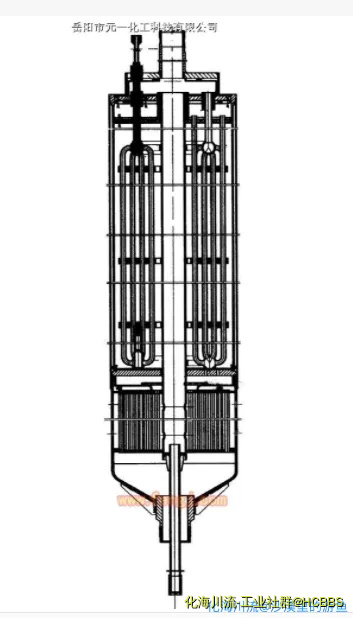

这种东西是轴径向氨合成塔内件。含触媒筐和换热器。技术应该是瑞士卡萨里的。

网上找到一张照片。

这是合成塔内件吧

BMW002 发表于 2021-10-17 10:53
这种东西是轴径向氨合成塔内件。含触媒筐和换热器。技术应该是瑞士卡萨里的。

卡萨利的内件和是一体化的，看托普索的好像是需要分段的

沙漠里的游鱼 发表于 2021-10-18 09:00
卡萨利的内件和是一体化的，看托普索的好像是需要分段的

卡萨利S-300 氨合成塔内件结构较为复杂, 根据内件到
货情况及设备安装要求,确定以下安装顺序:现场安
装、吊装场地处理—制作临时基础及支架—组织内件
验收—将内件连同外包装直立并固定在临时基础
上—拆掉包装顶盖—拆掉塔体底部及顶部的法兰
盖—清扫容器内部 —将内件从包装中抽出整体安装
到容器壳体内—将第 1 床层连同第 1 床层热交换器
抽出安放在准备好的临时支架上—取出第 2 床层安
放在准备好的临时支架上—取出第 2 床层热交换器
安放在准备好的临时支架上—装填第 3 床层触媒 —
回装第 2 床层内部热交换器和第 2 床层—装填第 2
床层触媒—回装第 1 床层包括第 1 床层内部热交换
器—装填第1 床层触媒—触媒筐封口 —安装 A3 口挠
性活接—承压壳体封口—安装热电偶和热电偶套管

合成塔内件

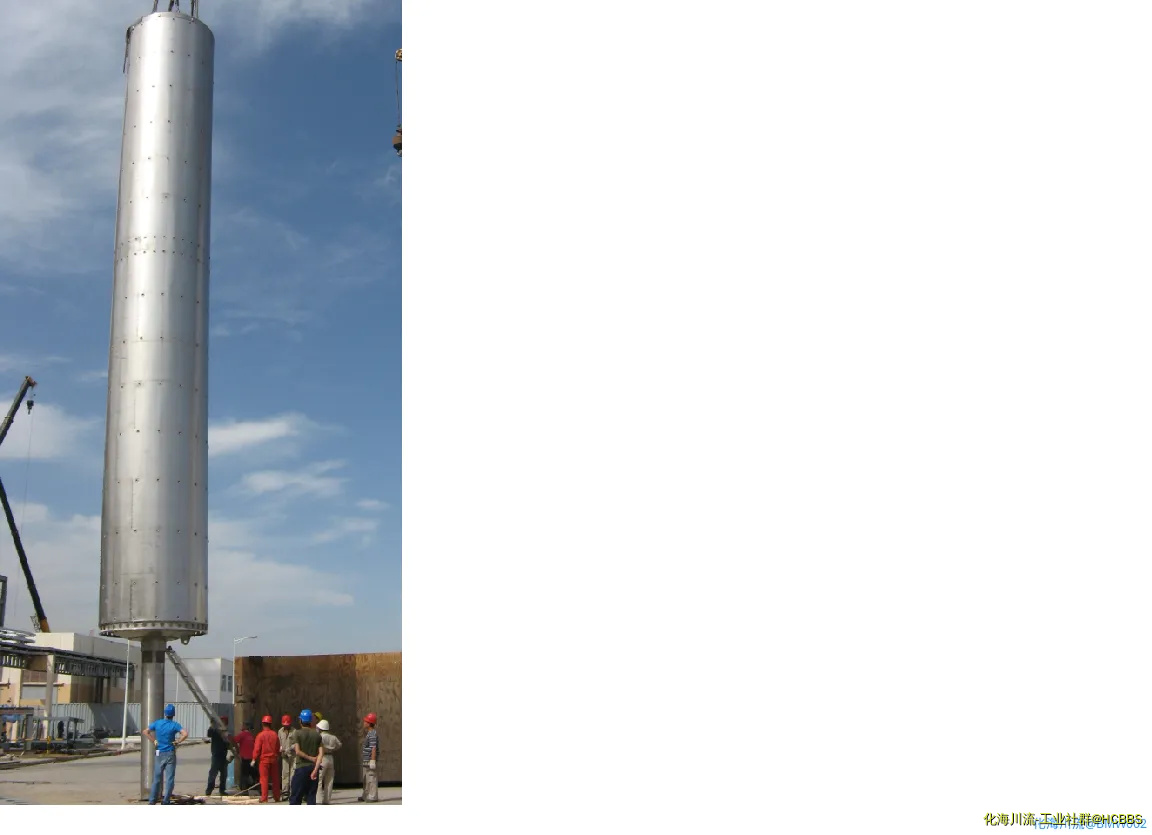

网上找到一张卡萨利氨合成塔内芯的吊装照片。

BMW002 发表于 2021-10-20 09:27
网上找到一张卡萨利氨合成塔内芯的吊装照片。

很好，谢谢，有托普索的合成塔内件安装图吗

沙漠里的游鱼 发表于 2021-10-18 09:00
卡萨利的内件和是一体化的，看托普索的好像是需要分段的

我始终没看懂，卡萨利的内件是催化剂装好的吗？？

yudahai 发表于 2021-10-18 07:51
这是合成塔内件吧

这显然是中国30MPa氨合成塔内件.估计是一个中型合成氨厂的设备.看那封头大盖螺栓就明白了.

znj1989327 发表于 2021-10-23 13:13
这显然是中国30MPa氨合成塔内件.估计是一个中型合成氨厂的设备.看那封头大盖螺栓就明白了.

30万吨合成氨吧、？？？

沙漠里的游鱼 发表于 2021-10-23 14:39
30万吨合成氨吧、？？？

不会是30万吨氨合成塔内件。由于制造问题，30万吨氨合成塔多采用15MPa以下合成压力，触媒空速不会超过10000，所以30万安合成塔直径一般都在2600以上。这个塔内件直径也就2米左右。从塔外壳来看，不是钢带缠绕结构，合成压力应该没有30MPa，所以该塔产量难以达到30万吨。内件直径太小了，估计能力也就在15万吨到20万吨左右。
