【海川设备猜猜看】好大一个热得快

沙漠里的游鱼 发表于 2021-2-5 11:19
肯定还有分配总管和收集总管

是是是，不过这个应该有简易的配管图

桃李满天下的桃 发表于 2021-2-5 08:53
我在想上面链接的管子配管可怎么配呢

wanyiwan 发表于 2021-2-3 17:22
炼油厂常压渣油催化裂化装置再生器，再生的高温催化剂经外取热器斜管流入外取热器加热水生产蒸汽。是热量 ...

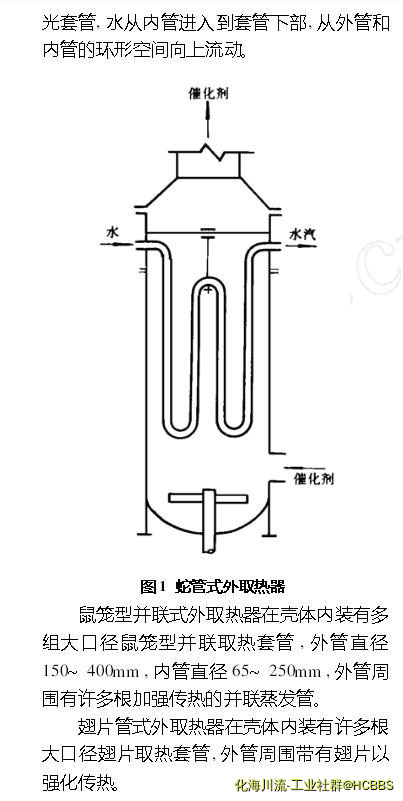

催化再生器外取热器图片
https://bbs.hcbbs.com/thread-1170905-1-1.html
(出处: 海川化工论坛-化海川流)

【海川设备猜猜看】系列2021年持续更新中，欢迎各位海友踊跃参与！
https://bbs.hcbbs.com/thread-2079686-1-1.html
(出处: 海川化工论坛-化海川流)

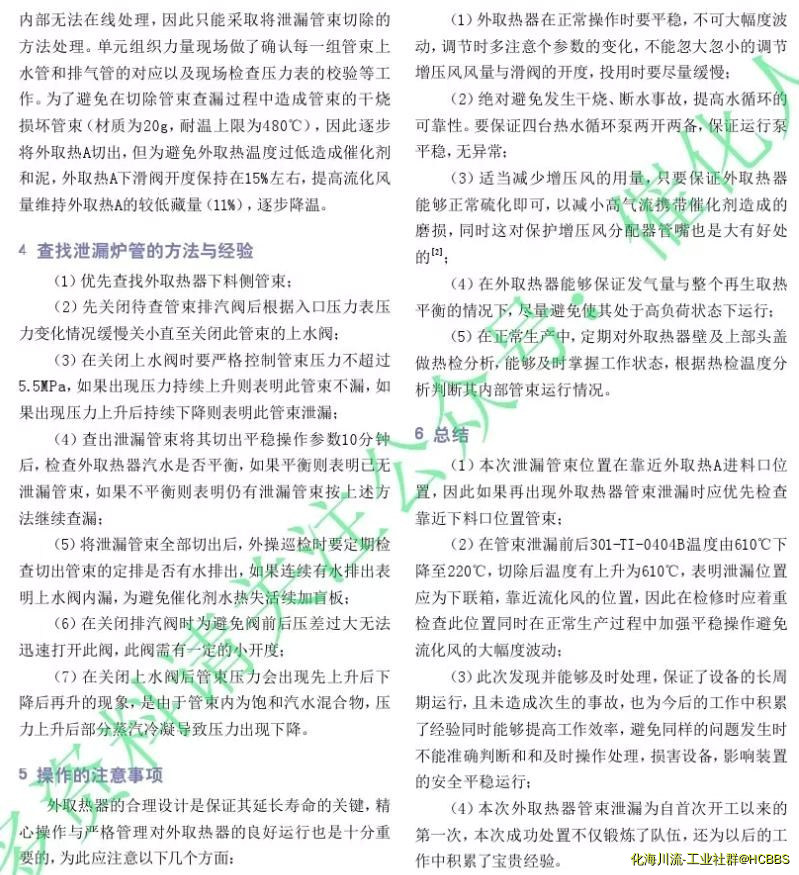

催化裂化装置外取热器炉管泄漏原因分析及处理过程

催化裂化装置能耗在炼油厂所占比例相对较大，一般在25%~35%，因此降低催化裂化装置降耗对降低整个炼油能耗效果显著。目前，全国的催化裂化装置能源利用与世界先进水平相比具有较大的差距，高能耗导致了我国催化裂化装置加工成本，乃至整个原油加工行业成本普遍较高。因此，降低催化裂化装置能耗对我国石油炼制行业有着重大的意义。


再生取热技术

（1）再生取热环节采用内取热器和外取热器相结合的再生取热方式。



（2）优化内、外取热器的负荷配置，既降低了增压风的用量、降低了装置运行的费用，又保证了装置对原料性质的适应范围。



（3）内、外取热器的蒸发管采用大直径肋片管技术。



（4）为保证取热器的长周期运行，可以将汽包举升至恰当的位置。



（5）为减轻装置运行过程中取热管的磨损，应良好地调节外取热器催化剂入口管结构等。



（6）优化外取热器的布置及催化剂出口结构，使外取热器取热负荷通过催化剂返回管滑阀控制，增强外取热器运行的平稳性和调节灵敏性。

wanyiwan 发表于 2021-2-3 08:04
外取热器芯子；内部是水和水蒸气，外部是高温催化剂！

为什么广西石化有两个外取热器

桃李满天下的桃 发表于 2021-2-5 08:53
我在想上面链接的管子配管可怎么配呢

外取热器到汽包的配管

斌哥007 发表于 2021-2-4 15:19
再生器的外取热器

wanyiwan 发表于 2021-2-3 08:04
外取热器芯子；内部是水和水蒸气，外部是高温催化剂！

桃李满天下的桃 发表于 2021-2-5 08:53
我在想上面链接的管子配管可怎么配呢

桃李满天下的桃 发表于 2021-2-5 15:56
是是是，不过这个应该有简易的配管图

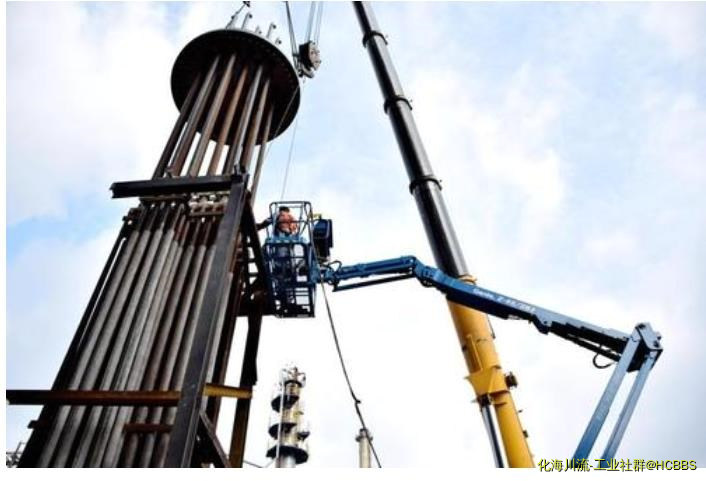

安庆石化Ⅲ套催化裂化装置外取热器新管束吊装到位
