浩辰3D软件中装配零件的操作技巧

三维设计软件装配中可以包含一系列建模的零件及子装配，以及从其他CAD系统中导入且未通过浩辰3D 建模却已转换为浩辰3D软件零件文件的零件，简单的理解就是对异种3D零件模型的兼容，可以直接使用。接下来小编就给大家详细介绍一下浩辰3D软件中用装配关系将零件和子装配准确放置到装配中的操作步骤吧！

将零件和子装配放置到装配中的操作步骤：
1、首先使用某一个装配模板创建一个新的装配文档。装配文档采用 .asm 文件扩展名。通过浩辰3D软件直接建立标准装配模板。

2、在装配中放置第一个零件，方法是将它从零件库拖入装配工作空间中，此操作将固定第一个零件。如果零件库不可见，那么可以通过单击插入部件命令（主页→装配→插入部件）来打开它。

3、通过从零件库向装配工作空间拖动零件在装配中放置第二个零件。此操作将自动打开装配命令并显示装配命令条：

4、使用装配命令条上的装配关系选项，选择并应用定位零件所需的关系。使用贴合命令，平面对齐命令，轴对齐命令，或任何其他可用的装配关系等。

5、执行以下任意操作来继续构建装配：在突出物上的孔中放置螺栓或螺母，请在装配中插入零件。
在装配中使用路径查找器可以：
（1）查看、修改和删除用于定位零件和子装配的装配关系；
（2）对装配中的零件重排序；
（3）诊断装配中的问题；
（4）使用显示配置隐藏、卸载和停用装配部件。

6、生成报告及爆炸视图

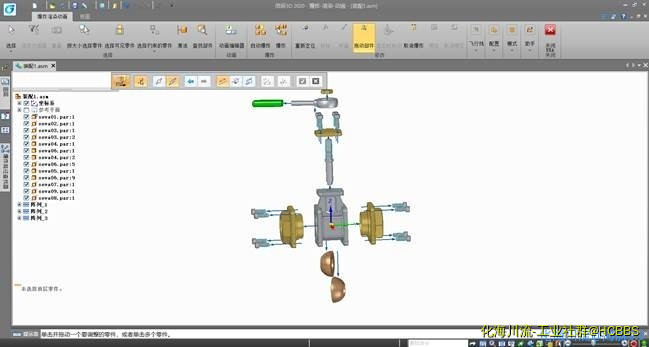

选择“工具”选项卡→“助手”组→“报告”命令以打开报告对话框，该对话框用于调入并显示装配中所含零件和子装配的列表。使用“工具”选项卡→“环境”组→“ERA”自动爆炸命令可生成装配的爆炸图。

装配作为三维设计软件重要组成单元，在实际的设计过程中也是应用非常频繁，浩辰3D软件中提供了自底向上和自顶向下的装配建模方式，装配功能全面实用。感兴趣的小伙伴可以访问CAD下载中心免费安装试用正版浩辰3D及CAD系列软件。
