[CAD] 电气CAD制图软件中如何进行开关连接?

[复制链接]
820 |0
海豚0.0VIP会员 VIP会员 | 显示全部楼层 |阅读模式       最后访问IP江苏省
头衔:  TA暂未设置

服务2亿工业人 [化海川流] 一键加入

您需要 登录 才可以下载或查看,没有账号?注册

x
工程师在使用浩辰电气CAD制图软件绘制电气图的过程中,由于CAD图纸中有许多的开关,一个个手动进行连接的话是非常耗时耗力的,而且连接完成后美观度也不是很好。那么要如何快速进行开关连接设备呢?接下来小编就来给大家介绍一下浩辰电气CAD制图软件中快速进行开关连接设备的方法教程吧!
浩辰电气CAD制图软件开关连接设备的操作步骤:

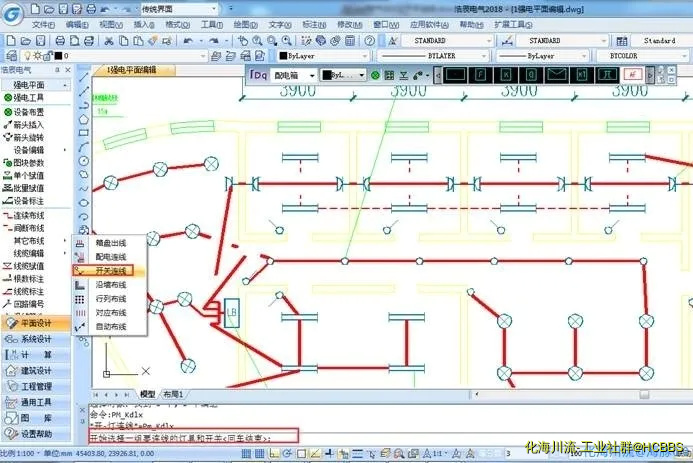

首先打开浩辰电气CAD制图软件,在强电平面或弱电平面找到其它布线—点击配灯。如下图所示:
点击后并无界面弹出,命令行会提示请选择一组要连线的开关和灯,根据提示框选。如下图所示:
可以一次性的框选多组灯具和开关,浩辰电气CAD制图软件会从开关连接到最近的灯具完成开关连线,非常的高效快捷。
以上是使用浩辰电气CAD制图软件绘制电气图纸的过程中快速进行开关连接设备的操作教程,感兴趣的小伙伴可以参考本篇CAD教程来操作试试哦!
