【机械/加工制造】›CAD图纸比例什么意思
返回列表 发新帖【发主题】高级

[讨论帖] CAD图纸比例什么意思

[复制链接]
11.8K |6
阅读字号:
  • 大
  • 中
  • 小
10275200VIP会员 VIP会员 | 显示全部楼层 |阅读模式       最后访问IP江苏省
【海川小学2年】  |  头衔:  TA未设置
★悬赏任务→ 发悬赏(0)  承接(0/0)

加入五千万化工人社群

您需要 登录 才可以下载或查看，没有账号？注册

x

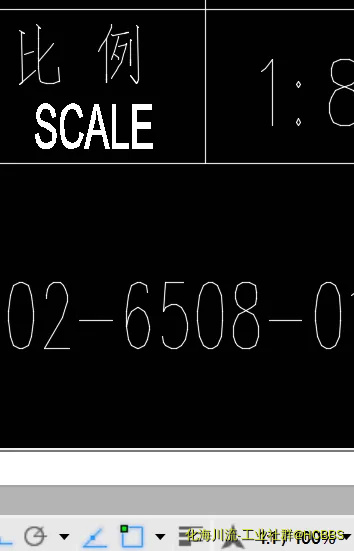

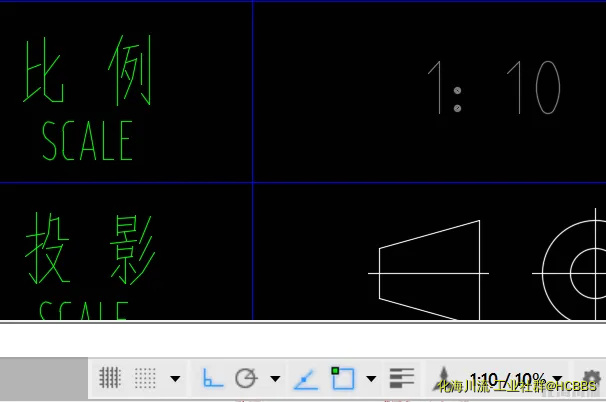

这个是什么意思啊    我现在要在1：10的里面画图   这个比例怎么画啊   比如我画一个两米的   在1:10的是不是直接输入2000



发表于 2018-12-24 10:28:41

比例, 什么, 意思, CAD制图

评分

参与人数 1财富 +7 收起 理由
sdwfsgyykai + 7 发起议题

查看全部评分

声明：

本站是提供个人知识管理及信息存储的网络存储空间，所有内容均由用户发布，不代表本站观点。

请注意甄别主题及回复内容中的联系方式、诱导购买等信息，谨防诈骗。内容及翻译仅供参考

当前内容由会员用户名 10275200 发布！权益归其或其声明的所有人所有 仅代表其个人观点, 仅供个人学习、研究之用。

本主题及回复中的网友及版主依个人意愿的点评互动、推荐、评分等,均不代表本站认可其内容或确认其权益归属,

如发现有害或侵权内容，可联系我站举证删除，我站在线客服信息service@hcbbs.com 电话188-4091-1640

回复

使用道具 举报

幸好有你VIP会员 VIP会员 | 显示全部楼层       最后访问IP广东省
【海川顾问组(海友)】  |  头衔:  【海川资深技术人员】
已绑手机   ★悬赏任务→ 发悬赏(0)  承接(0/0)
我的理解：
图纸制作时都是1:1的，这样才便于将来的文件核对工作。
只是出图里包含多个不同比例的视窗，在里面进行缩放。



发表于 2018-12-24 11:01:26

评分

参与人数 1财富 +6 收起 理由
sdwfsgyykai + 6 积极参与

查看全部评分

回复

举报

lixinjiVIP会员 VIP会员 | 显示全部楼层       最后访问IP湖南省
【海川大学二年】  |  头衔:  【离心机工程师(机械)】
已绑手机   ★悬赏任务→ 发悬赏(0)  承接(0/0)
图纸比例是是指图面绘制线段的长度和实际长度的比值



发表于 2018-12-24 11:23:27

回复

举报

z457796610VIP会员 VIP会员 | 显示全部楼层       最后访问IP江苏省
【海川高三】  |  头衔:  TA未设置
已绑手机   ★悬赏任务→ 发悬赏(0)  承接(0/0)
1:100 图纸上画1mm,实际代表100mm,就这么简单



发表于 2018-12-24 11:25:26

回复

举报

疯狂蜗牛 | 显示全部楼层       最后访问IP北京市
【海川大学三年】  |  头衔:  【休闲大区资深参与者】
已绑手机   ★悬赏任务→ 发悬赏(0)  承接(0/0)
实际绘图一比一，视口比例是写的那个值



发表于 2018-12-24 11:33:04

评分

参与人数 1财富 +5 收起 理由
梦幻100 + 5 积极参与

查看全部评分

回复

举报

zcqjzclVIP会员 VIP会员 | 显示全部楼层       最后访问IP山东省
【海川小学3年】  |  头衔:  TA未设置
已绑手机   ★悬赏任务→ 发悬赏(0)  承接(0/0)
图纸上画的图还是1：1比例，只是你画的这个图有可能大于A3\A2图中，为便于在图中显示，故把图框进行比例缩放，把你要画的图能更好的显示在图纸上。



发表于 2019-1-11 20:24:12

评分

参与人数 1财富 +8 收起 理由
梦幻100 + 8 热心助人

查看全部评分

回复

举报

古西村VIP会员 VIP会员 | 显示全部楼层       最后访问IP浙江省
【海川大学四年】  |  头衔:  【核与化工设备工程师】
已绑手机   ★悬赏任务→ 发悬赏(0)  承接(0/0)
lz理解的对
但注意2#的回帖
一张图中可以有不同的比例



发表于 2019-1-14 16:25:50

评分

参与人数 1财富 +5 收起 理由
梦幻100 + 5 积极参与

查看全部评分

回复

举报
