垫片的垫片系数和密封比压力

设计中垫片需要采用增强柔性石墨板，但查不到其m和y值，哪位能提供一下

补充一下，垫片厚度3mm

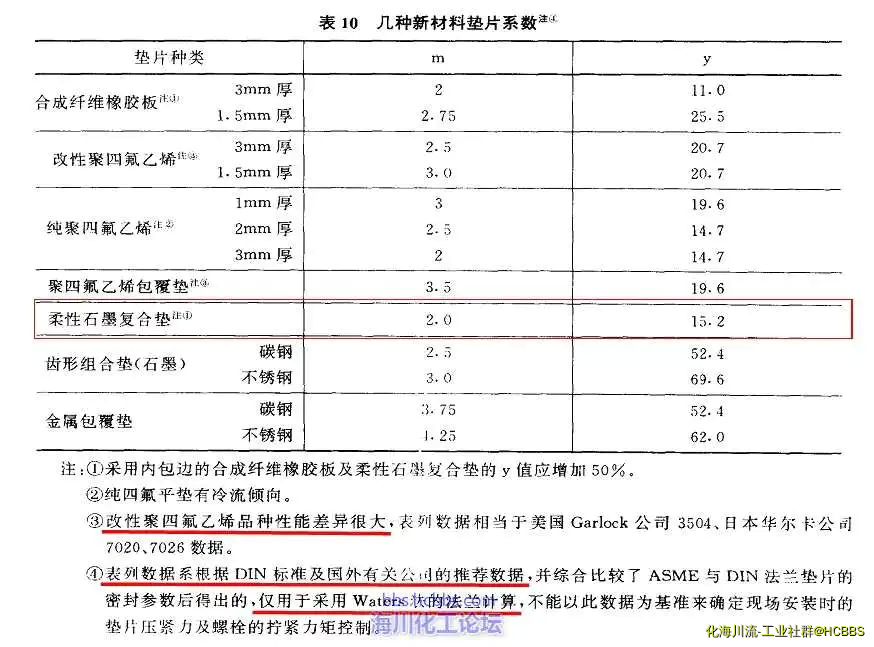

摘自：HG20592~20635-1997编制说明

比诺曹 发表于 2017-2-6 13:35
摘自：HG20592~20635-1997编制说明

谢谢，增强型柔性石墨板与柔性石墨板的性能系数差别有多少？

所谓的"增强"，是指内部增加了不锈钢的芯板（参见JBT 6628-2008 柔性石墨复合增强(板)垫），它并不改变垫片的密封系数和密封性能。

比诺曹 发表于 2017-2-6 15:29
所谓的"增强"，是指内部增加了不锈钢的芯板（参见JBT 6628-2008 柔性石墨复合增强(板)垫），它并不改变垫片 ...

是的，增强型是中间增加了不锈钢的平板或者金属齿板，但它的强度增加了，密封能力增加了，预紧密封比压力怎么会不变呢，有没有依据？

zjq1962 发表于 2017-2-7 08:25
是的，增强型是中间增加了不锈钢的平板或者金属齿板，但它的强度增加了，密封能力增加了，预紧密封比压力 ...

我理解增加柔性石墨的强度实际上只是增加了垫片的刚性。如果没有金属芯板，柔性石墨板会非常软，使用很不方便。
标准上的垫片系数本来就是参考性的，也没有可靠的测试方法去验证。可以要求垫片厂提供更可靠的垫片系数，但GB150的法兰计算方法没有考虑法兰密封的校核计算，只是强度和刚度的校核计算，更精确的m、y值似乎也没有意义。
