化工厂区110kV电缆桥架敷设

王大力 · 发表于 2021-7-17 09:19:55

加入千万工业人行列

您需要登录才可以下载或查看，没有账号？注册

x

厂区内变压器一次电压为110kV，电缆利用桥架敷设，有谁知道化工厂区内110kV电缆桥架与易燃易爆气体管道的安全距离，有没有规范依据？

威风的奥特曼。 · 发表于 2021-7-17 10:08:21

《电力工程电缆设计标准》GB 50217-2018

qhwangyz · 发表于 2021-7-17 11:51:07

这位海友，我来简单描述一下吧！

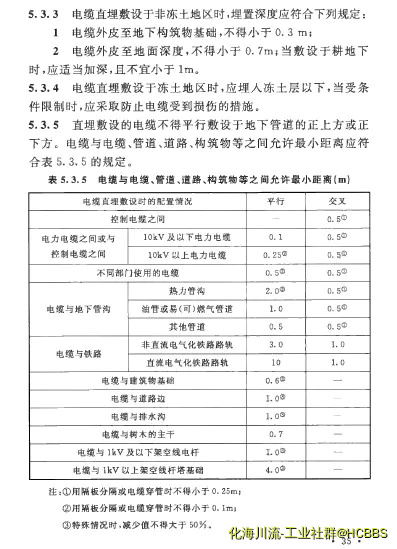

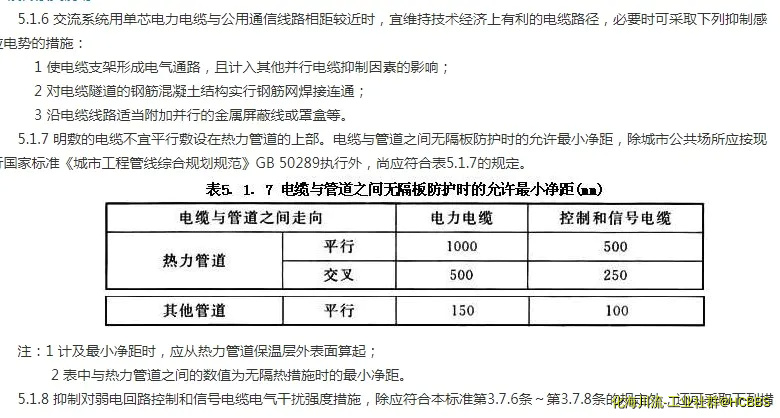

化工厂区的110KV电缆桥架敷设原则，其中，与热力管道平行的最小距离为2米（交叉为0.5米）；而与燃气管道平行的最小距离为1米（交叉为0.5米）。出处可详见下图或《SHT 3038-2017 石油化工装置电力设计规范》、《GB 50217-2018 电力工程电缆设计标准》相关设计条文。


另外，根据《SHT 3038-2017 石油化工装置电力设计规范》第4.3.2条款要求，按照供电线路深入负荷中心的原则，应优先采用35KV或10KV(6KV)供电系统啊！而且，根据《GB 50058-2014 爆炸危险环境电力装置设计规范》5.3.5条款，变电所、配电所（配电室）和控制室应布置在爆炸危险性环境外，而110KV变压器高压侧进线电缆上侧会有110KV隔离开关和断路器等，通常会布置于110KV站（或是更高等级的变电站内），一般不会有与燃气管道交叉问题存在啊！


sdscj0122 · 发表于 2021-7-23 21:47:15

威风的奥特曼。发表于 2021-7-17 10:08
《电力工程电缆设计标准》GB 50217-2018

《电力工程电缆设计标准》GB 50217-2017

威风的奥特曼。 · 发表于 2021-7-24 07:32:15

sdscj0122 发表于 2021-7-23 21:47
《电力工程电缆设计标准》GB 50217-2017

2018版了吧
